桌面级螳螂结构数控雕刻加工装置

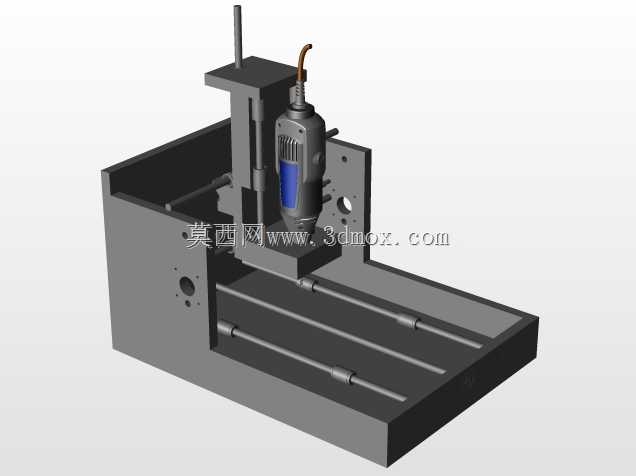

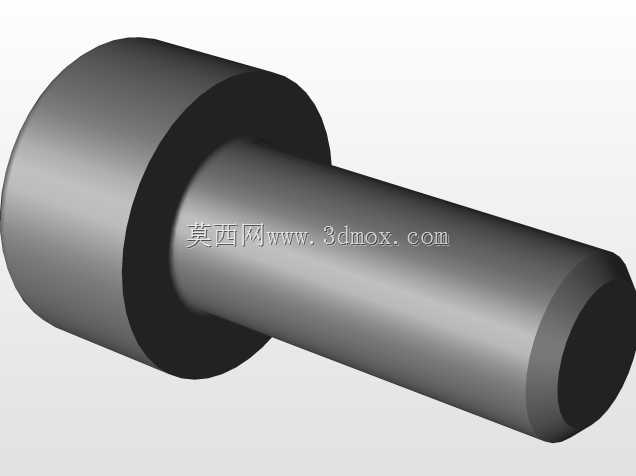

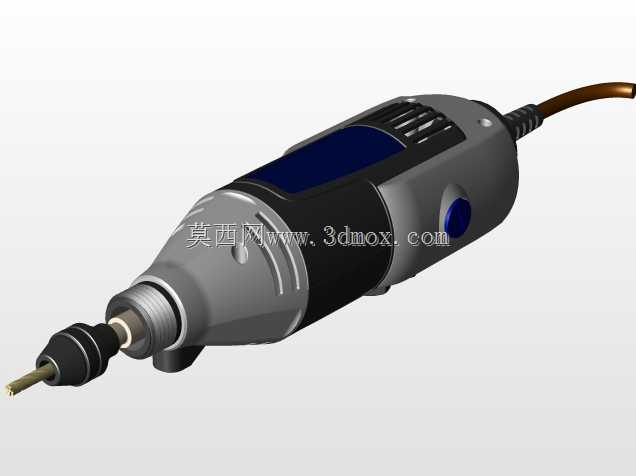

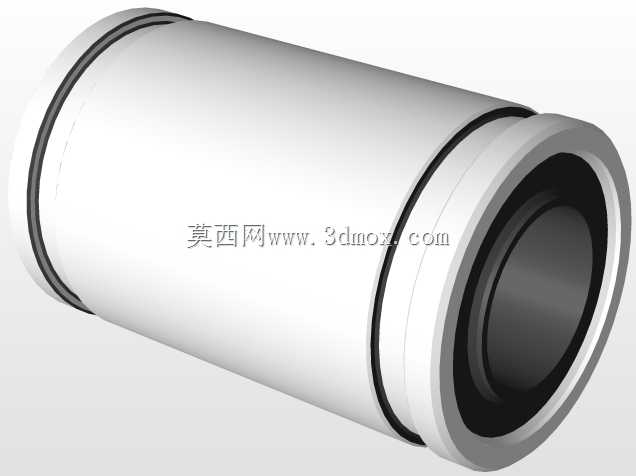

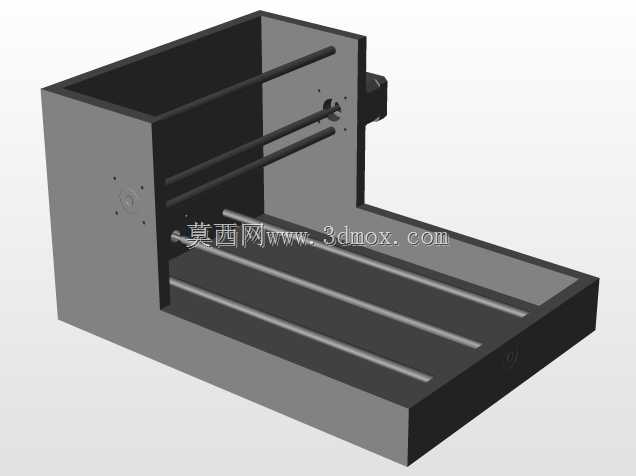

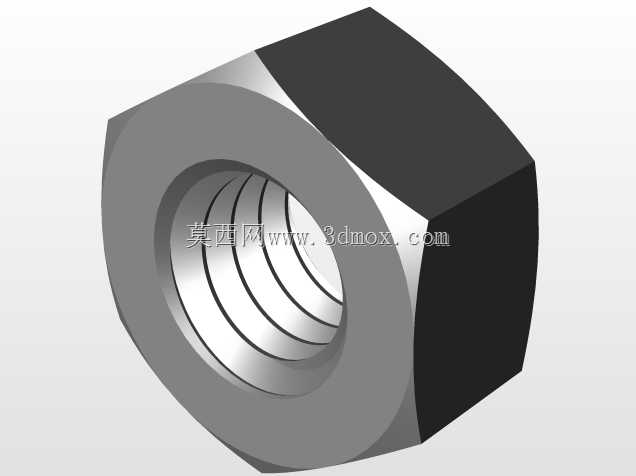

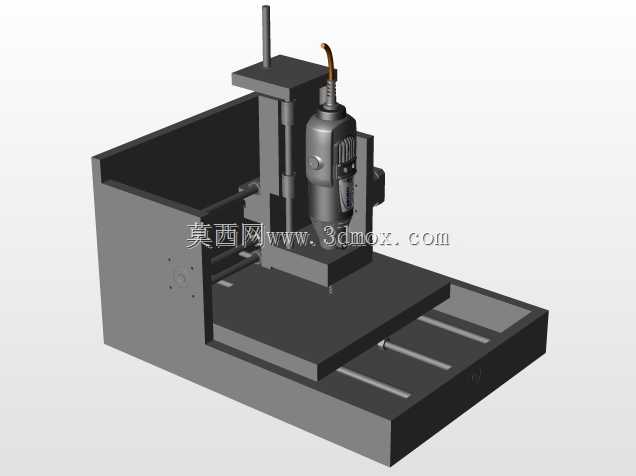

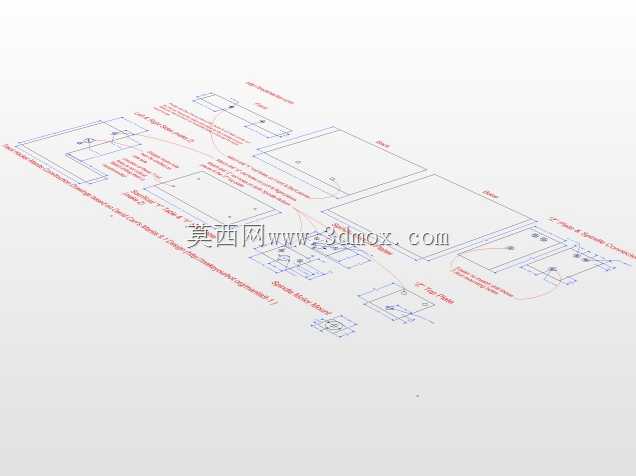

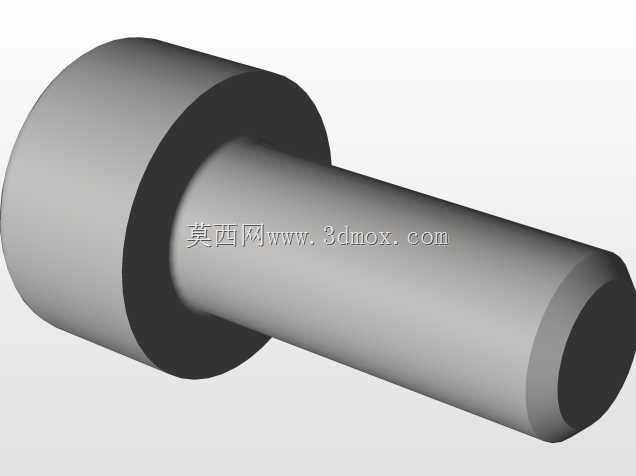

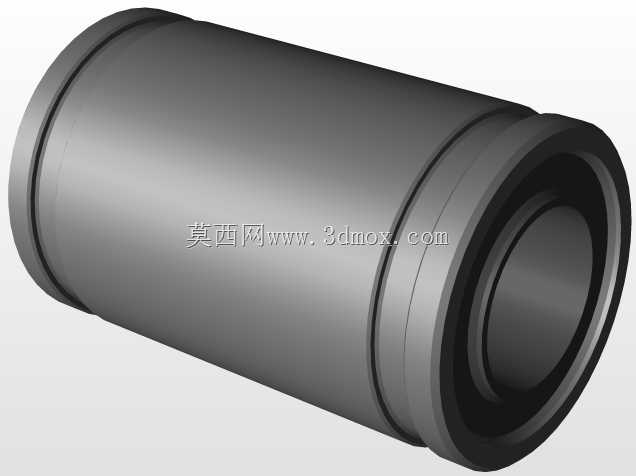

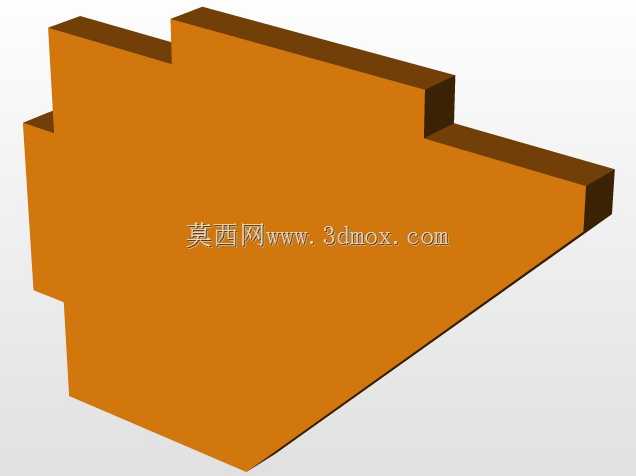

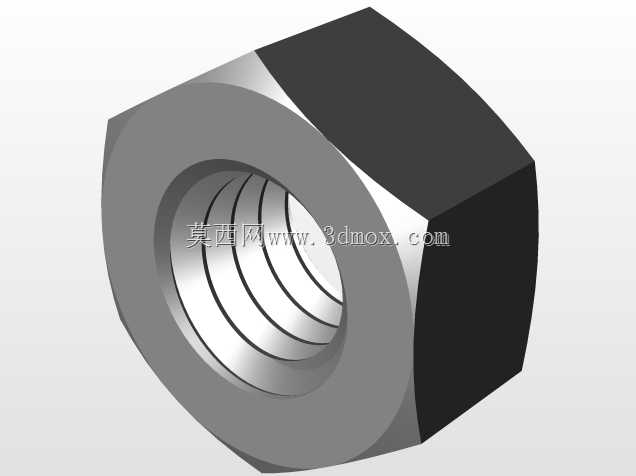

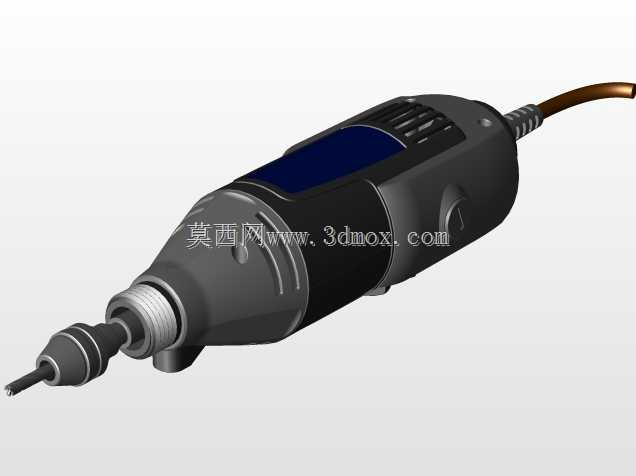

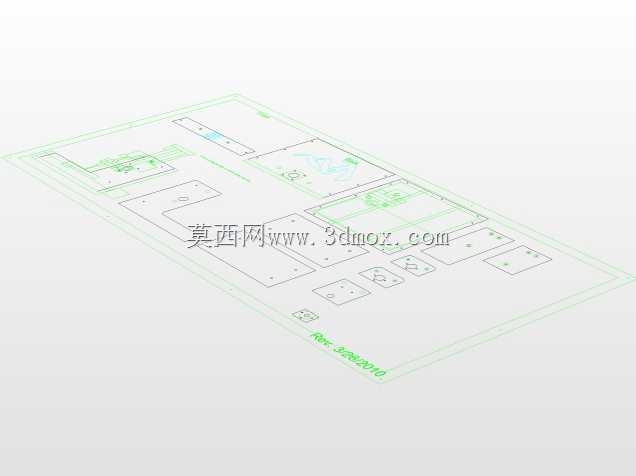

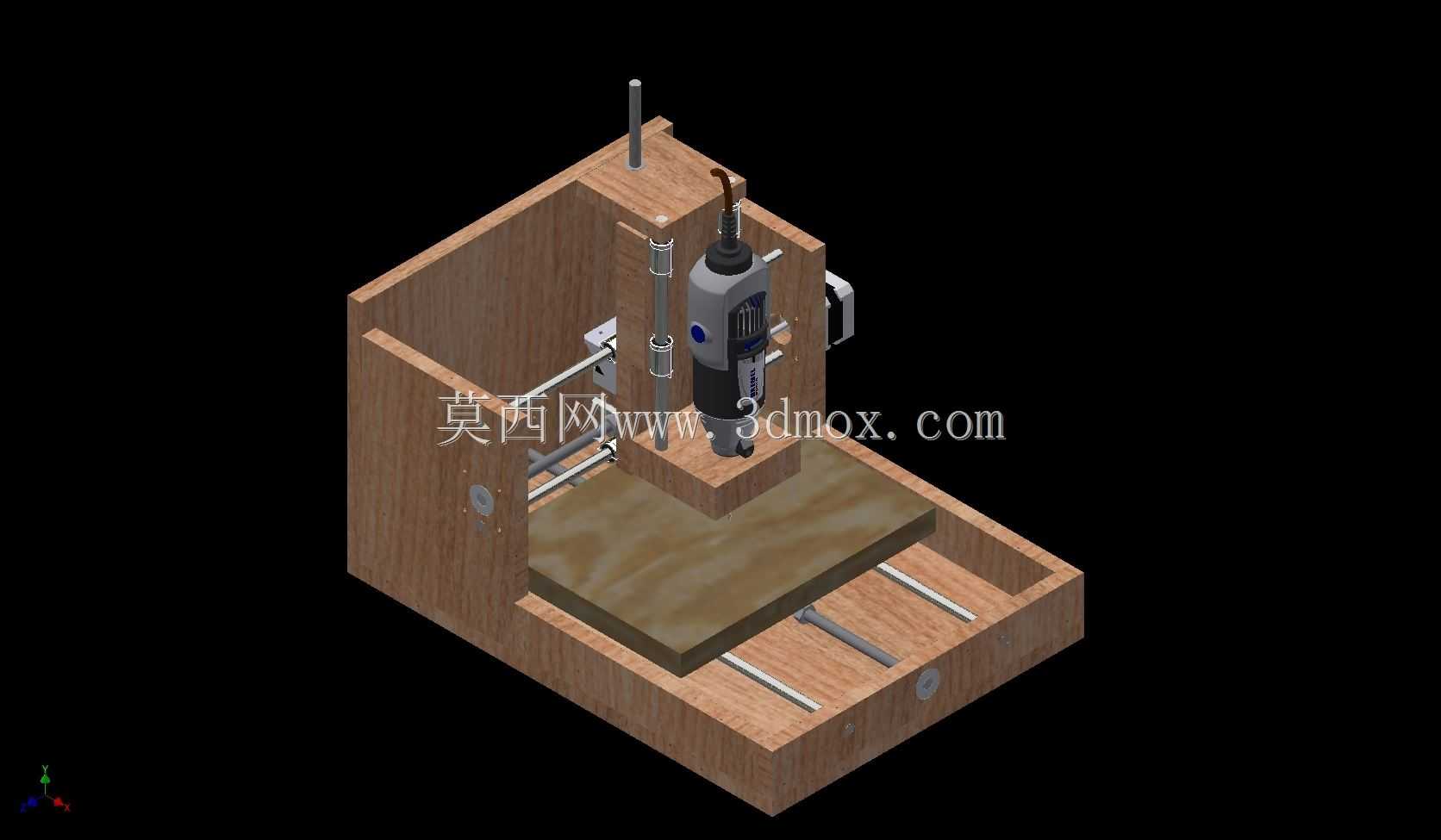

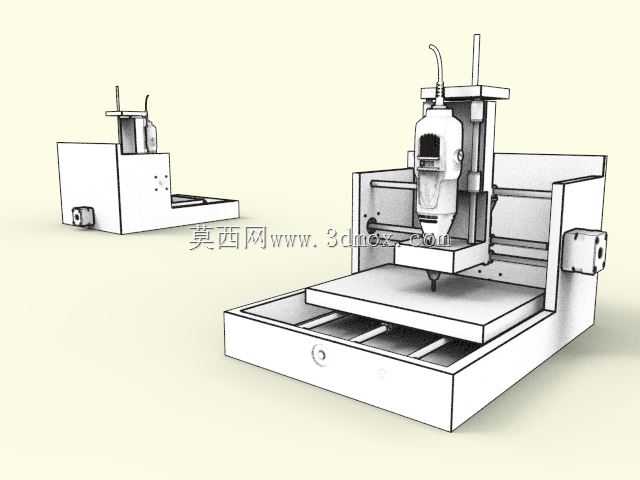

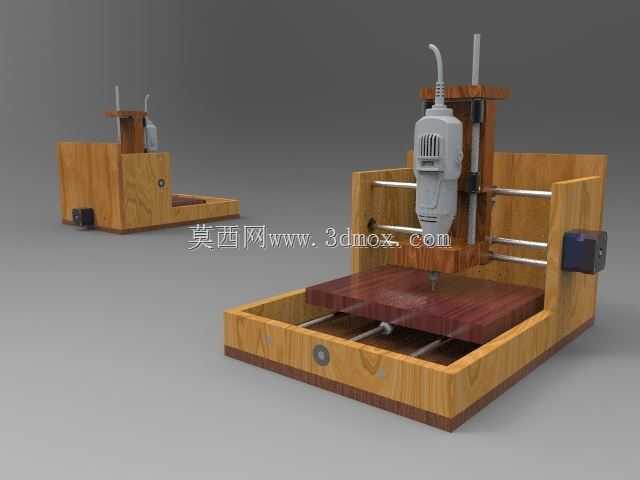

这款桌面级数控加工装置采用仿螳螂体态的立式框架布局，主要面向个人工坊、创客空间、小型教学实训场景的软质材料加工需求，可完成亚克力、密度板、软金属、工艺木料的平面雕刻、轮廓切割、浅槽铣削作业，能够覆盖文创产品打样、教学模型制作、小型木工零件加工、个性化定制标牌制作等常见的小批量加工场景，弥补了大型工业机床占地空间大、操作门槛高、小工件加工成本高的使用痛点。装置整体采用箱式承托结构作为安装基底，底部集成了十字滑台的Y向运动导轨，工作台面通过滑块与导轨连接，可实现前后方向的平稳进给，运动行程适配常规A4幅面以内的工件装夹需求，整体占地尺寸仅相当于普通台式电脑主机大小，无需专门的设备安装基础，放置在常规承重工作台面上即可完成固定接线投入使用。Z向运动模组采用立式悬臂布置，模仿螳螂前肢的抬升运动轨迹，将加工主轴安装在可上下滑动的拖板上，通过双光轴导向保证主轴进给的直线度，主轴采用通用高速电磨夹头结构，可兼容不同直径的铣刀、雕刻刀头，用户可根据加工材质的硬度、加工精度要求灵活更换适配刀具。X向运动模组集成在立式悬臂的横向导轨上，带动Z轴总成完成左右方向的进给运动，三个运动轴均采用丝杆传动结构，配合手轮或外接数控系统即可实现三轴联动的轨迹控制，框架主体采用多层板材拼接成型，既保证了整体结构的刚性，减少加工过程中的振动抖纹，又控制了整体设备的自重，方便用户根据使用需求挪动设备位置。设计过程中充分考虑了个人用户的装配调试便利性，所有运动部件的安装基准都做了定位止口设计，降低了组装时的校准难度，电气走线全部预留了内嵌式走线槽，避免加工过程中切屑、粉尘堆积损坏线路，工作台面预留了通用T型槽结构，可搭配常规压块、台钳完成不同形状工件的快速装夹，设备的操作高度适配普通人坐姿操作的舒适区间，无需额外搭建操作平台即可完成工件装夹、对刀、加工监控的全流程操作。
