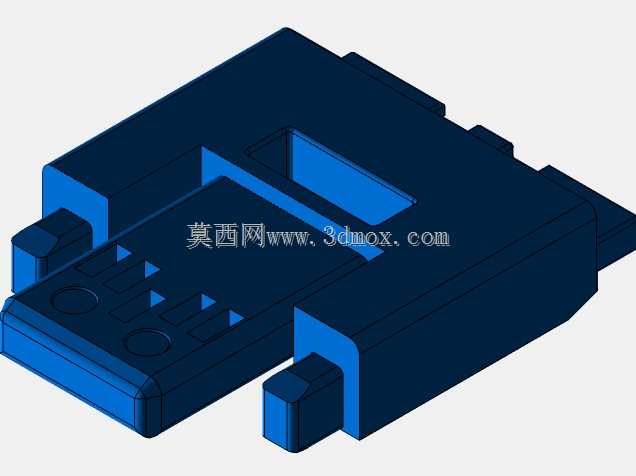

USB3.0 B型MOLEX板端接口结构设计

这款USB3.0 B型MOLEX端口是面向高速数据传输场景设计的板端连接组件，广泛应用于工业控制设备、外置存储阵列、专业打印设备、工业相机及高速数据采集终端等场景，承担设备与主机之间的高速数据交互与供电连接功能，是当前工业级外设与消费电子高速外设中应用十分普遍的接口形态。

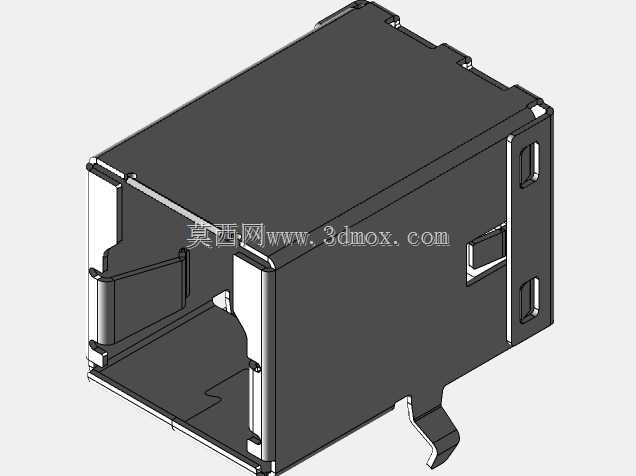

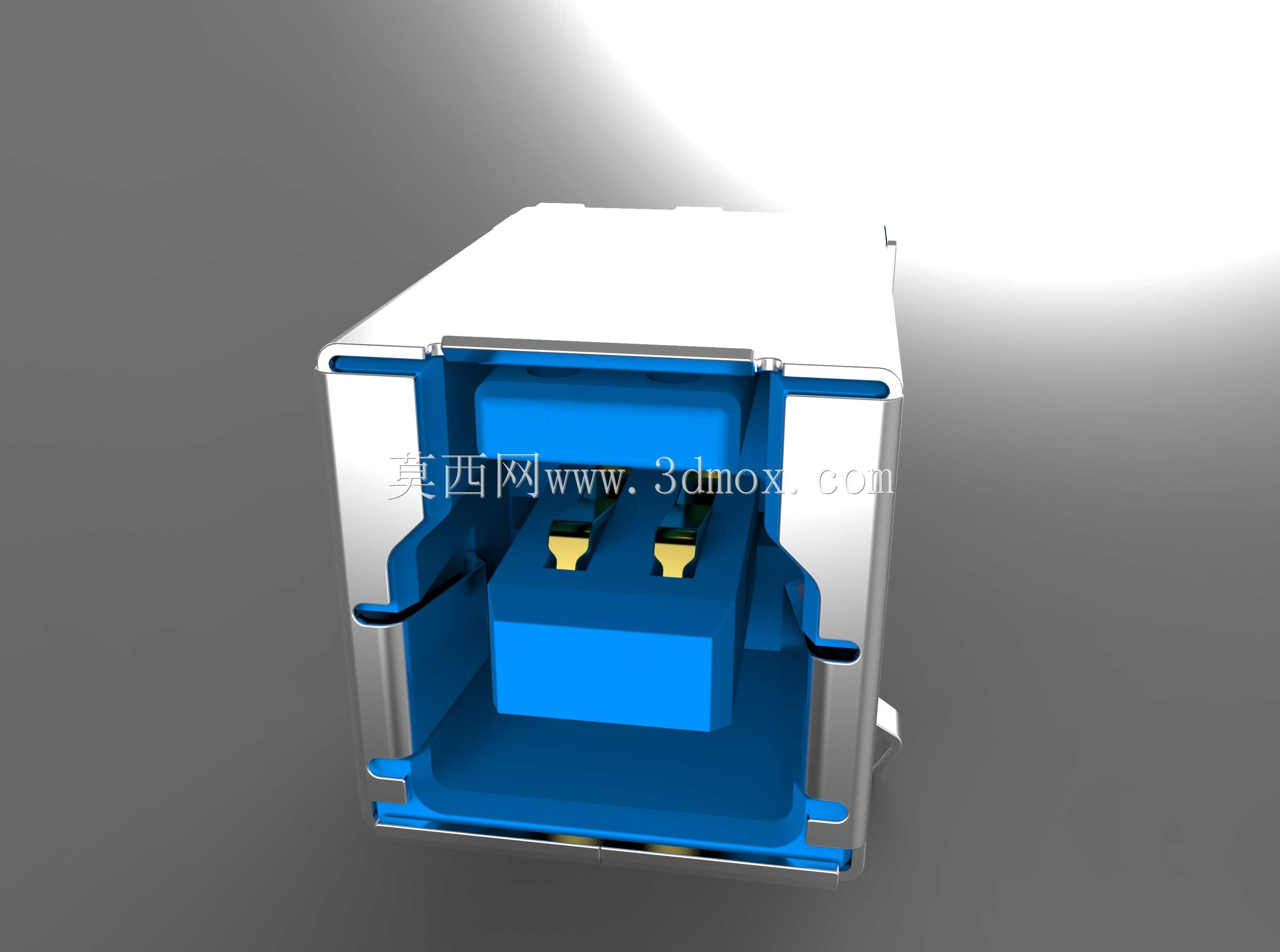

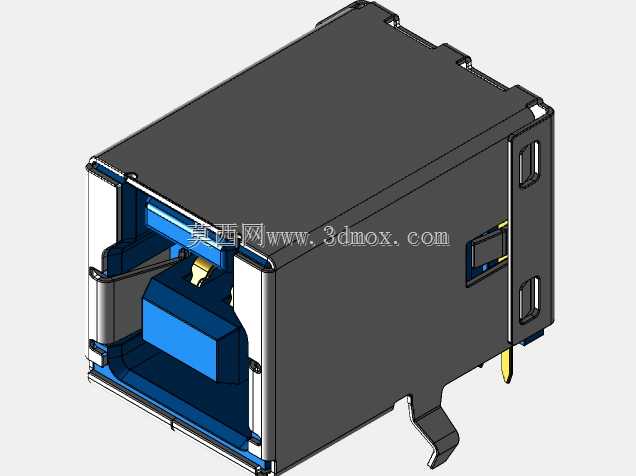

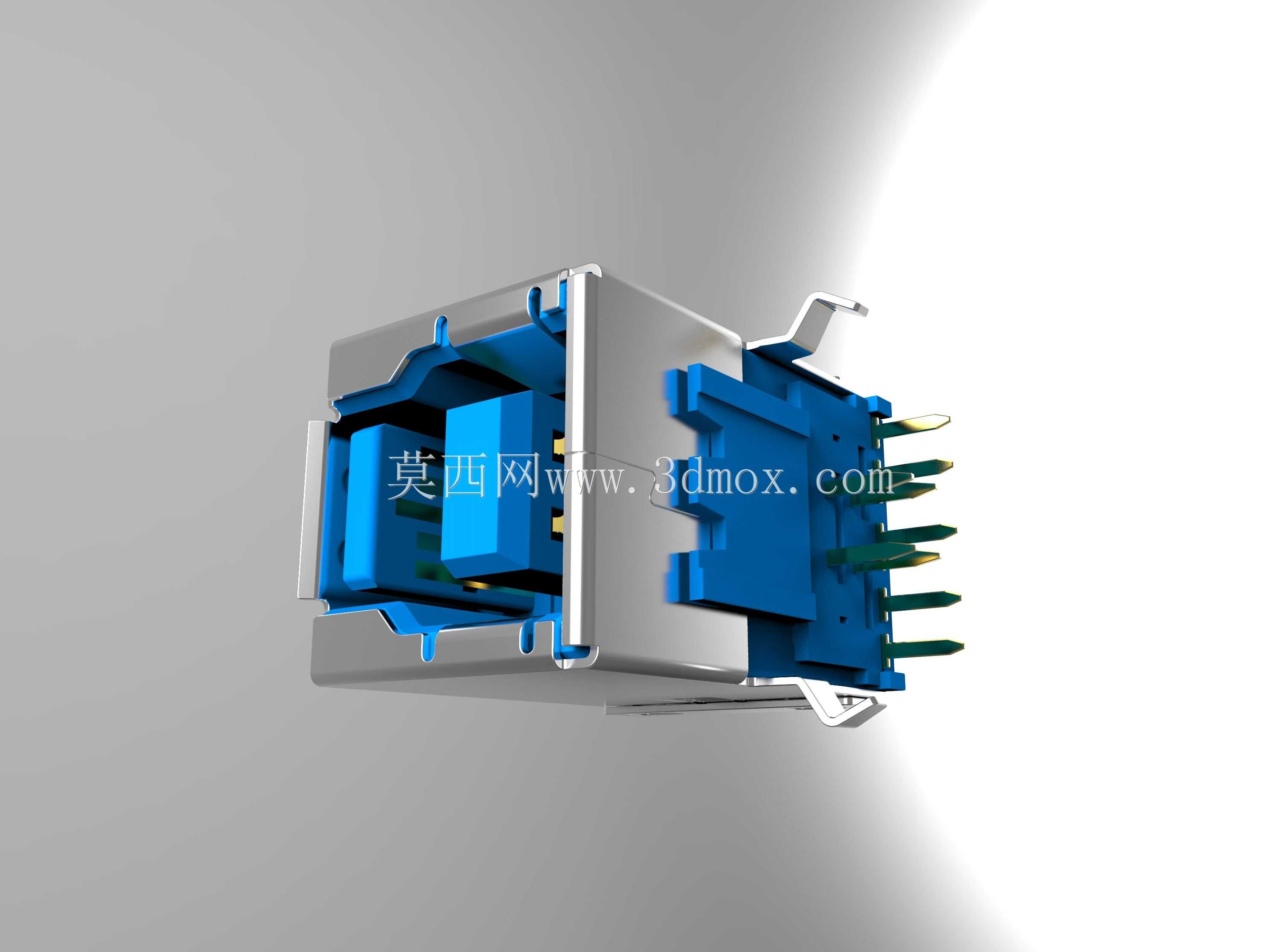

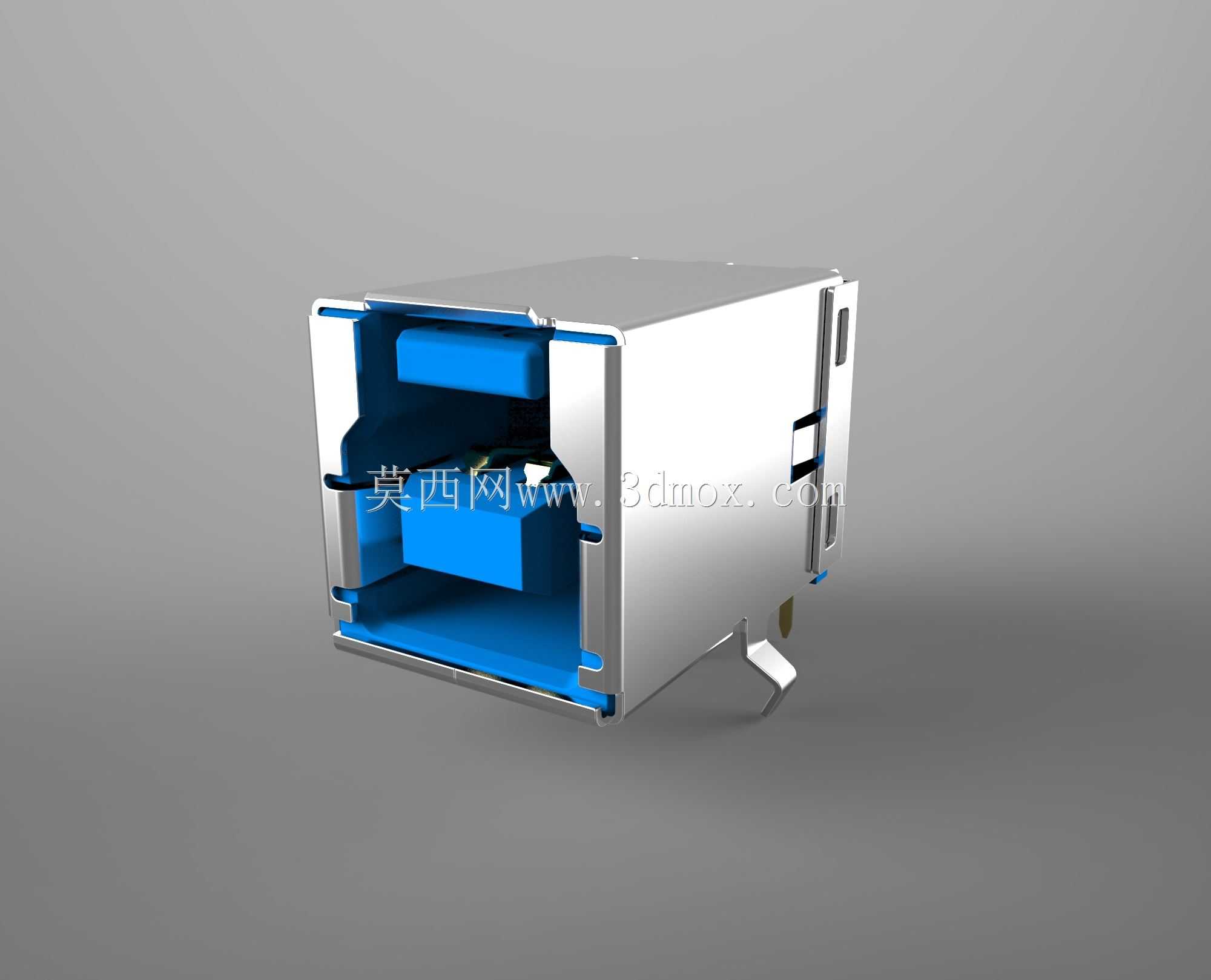

从实际功能特性来看，该接口完全遵循USB3.0 B型接口的物理规范，在兼容原有USB2.0 B型接口插拔适配性的基础上，新增了5对高速差分信号触点，可实现最高5Gbps的全双工数据传输，相比传统USB2.0接口传输速率提升十倍以上，能够满足大容量数据快速读写、高清视频流实时传输、工业设备高速指令交互的使用需求。接口内部采用蓝色绝缘胶芯作为物理区分标识，能够让装配与运维人员快速识别接口版本，避免错插误用。金属外壳采用整体冲压折弯成型工艺，边缘做卷边钝化处理，既能够提升插拔过程中的结构导向性，减少插针偏斜损坏的概率，也能形成连续的电磁屏蔽腔体，有效阻隔外界电磁干扰对高速差分信号的影响，保障复杂电磁环境下的数据传输稳定性。

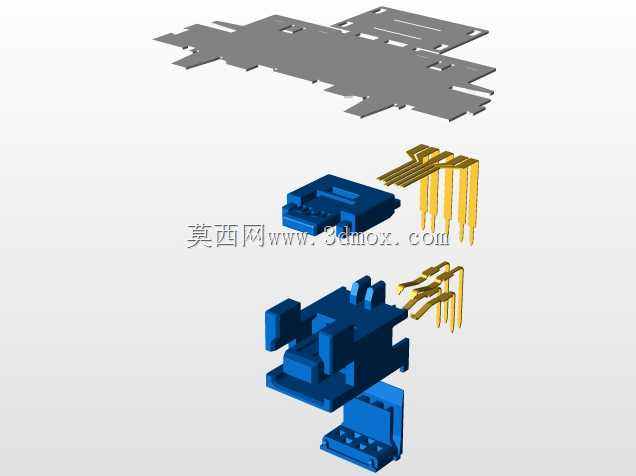

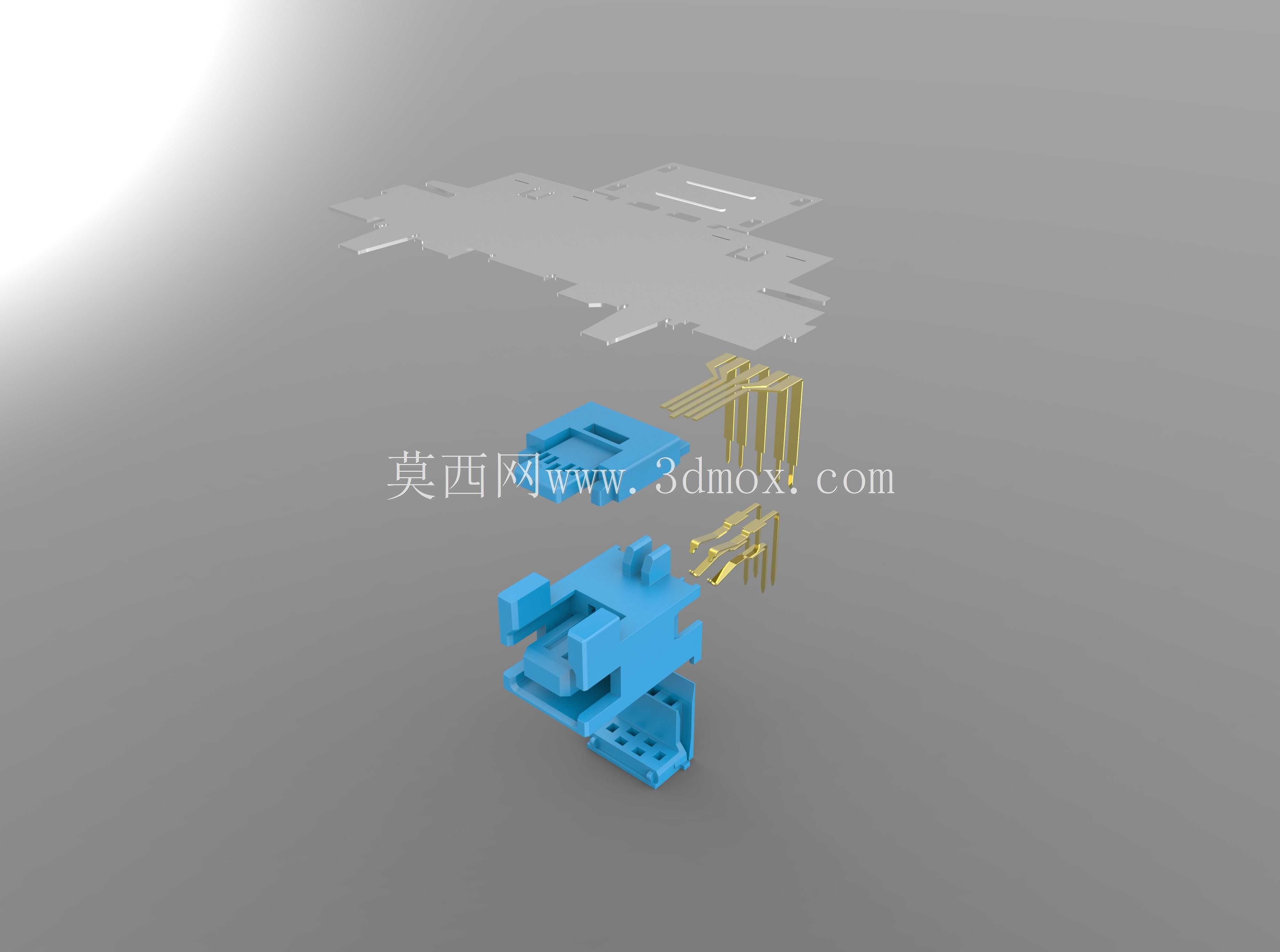

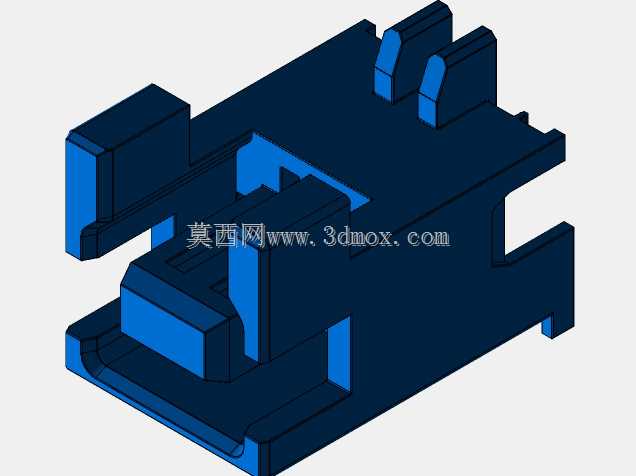

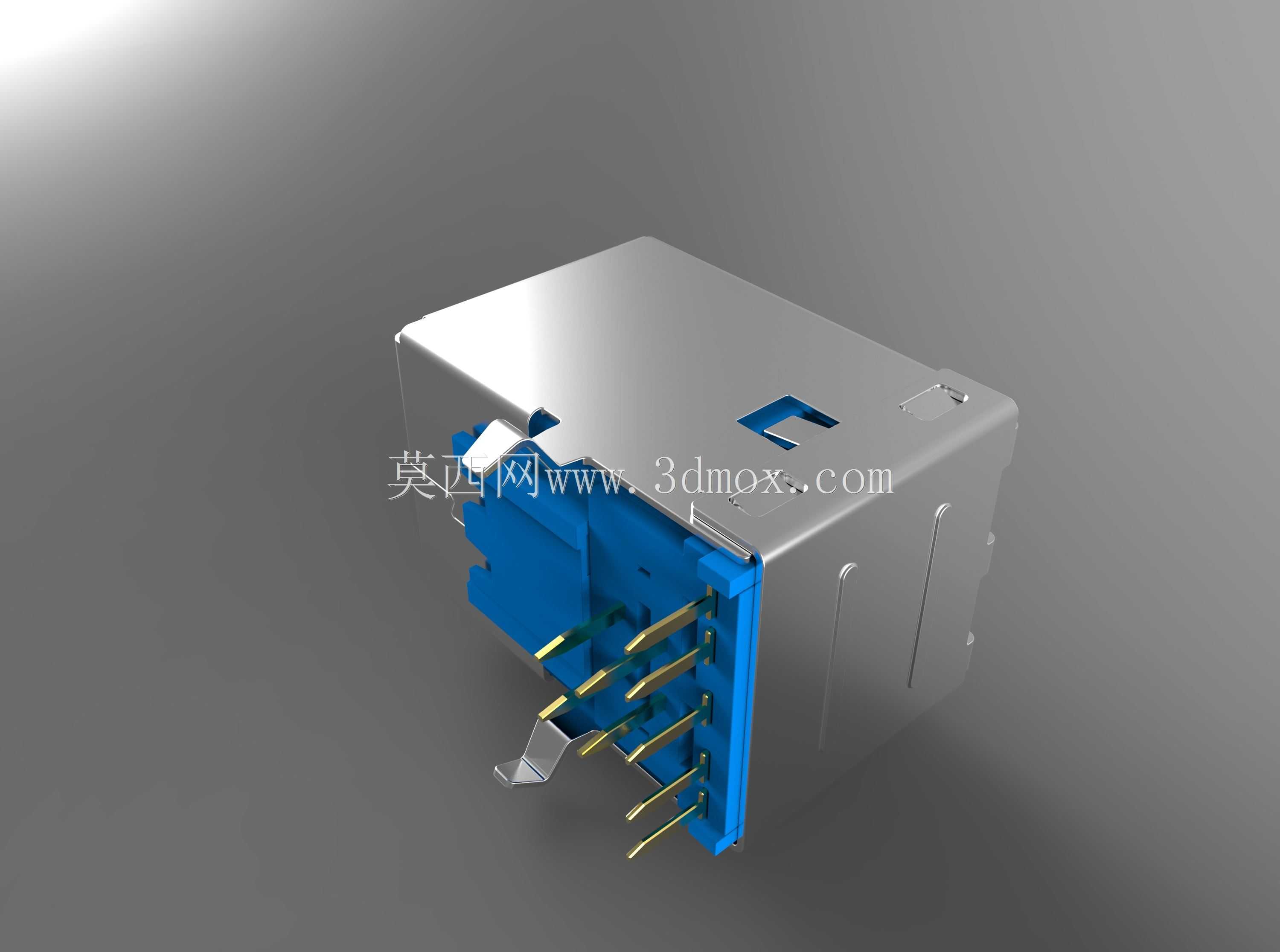

在设计思路上，这款接口充分考虑了板端装配的可靠性与长期使用的耐久性：金属外壳两侧设计有对称的焊接固定脚，底部设置有定位柱，在PCB装配时可先通过定位柱与板上定位孔配合完成预固定，再将固定脚与信号引脚一同过波峰焊焊接，能够有效抵御日常插拔过程中的侧向冲击力，避免引脚脱焊导致的接触不良。内部触点采用高弹性铜合金材质，表面做镀金处理，既能够降低接触电阻减少信号损耗，也能提升抗氧化耐磨性能，可满足千次以上的插拔使用寿命要求。绝缘胶芯采用耐高温工程塑料注塑成型，能够耐受波峰焊过程中的高温冲击，不会出现融化变形导致的触点偏移问题。

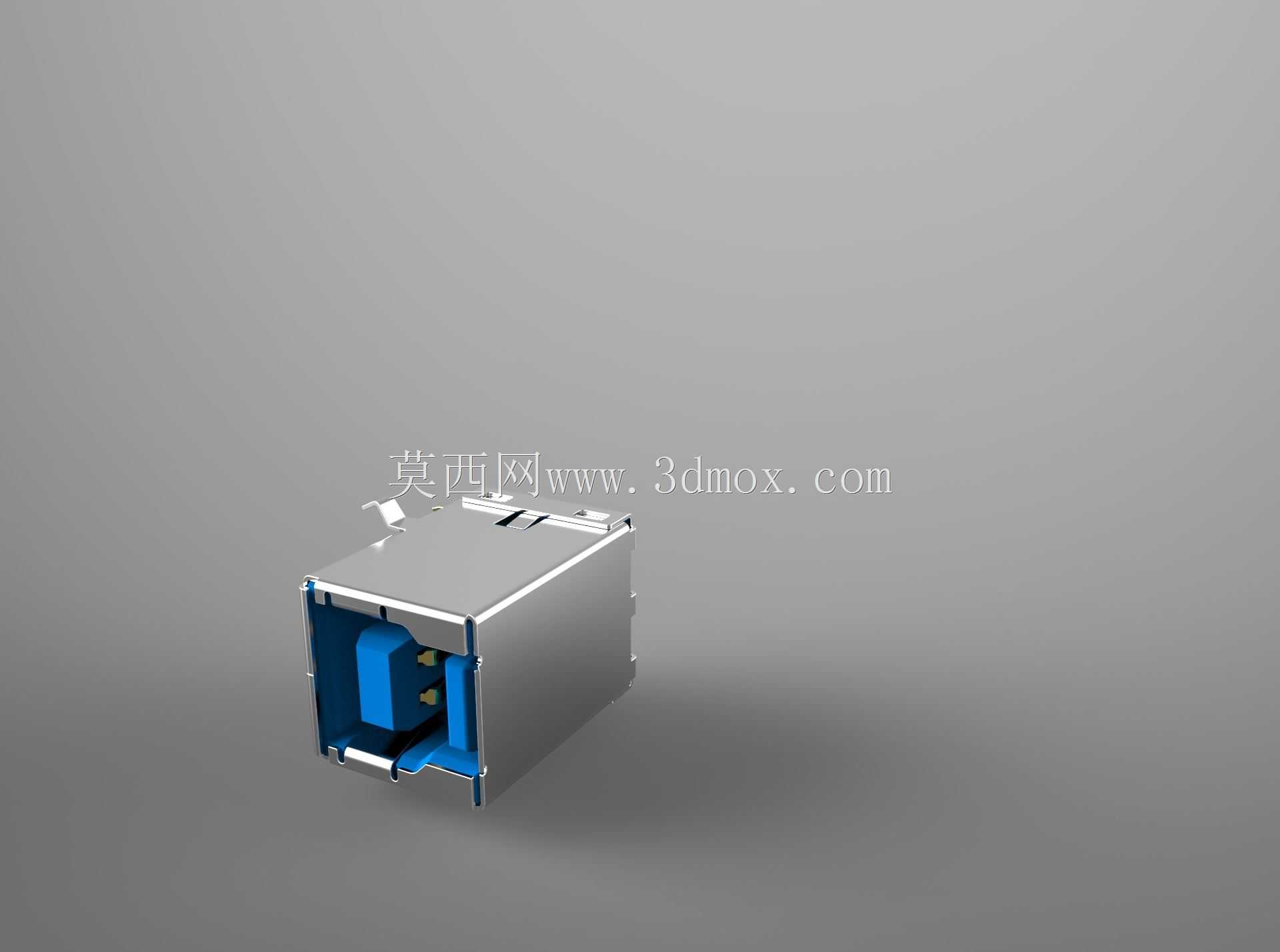

从安装边界来看，该接口为标准90度弯插板端结构，整体外形方正紧凑，金属外壳的长宽高尺寸完全符合MOLEX对应料号的安装规范，PCB footprint严格遵循行业通用设计标准，焊盘间距、定位孔位置、外壳避让尺寸均经过反复校核，能够直接适配标准厚度的PCB板安装，安装后接口端面与设备外壳面板的配合间隙均匀，不会出现凸起或凹陷的装配问题，可直接用于各类设备的接口面板集成，无需额外做结构修改。
