ArduinoNano纳米屏蔽扩展板结构设计

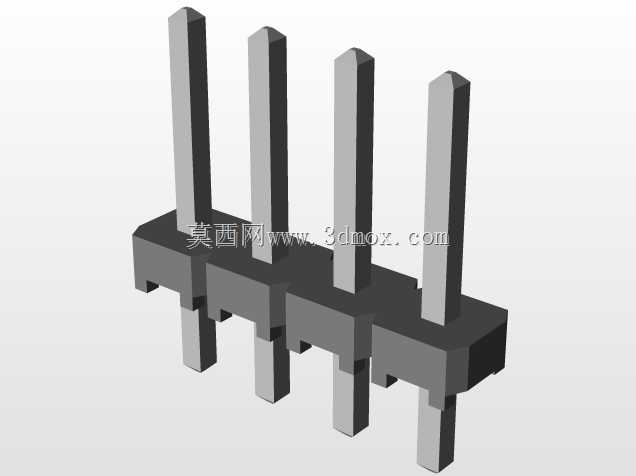

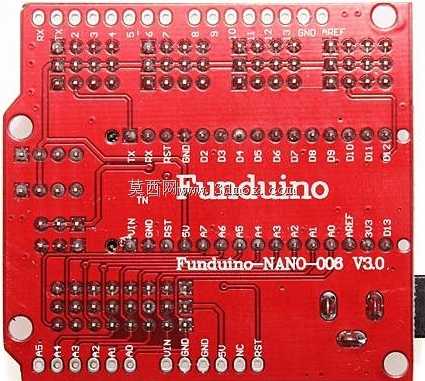

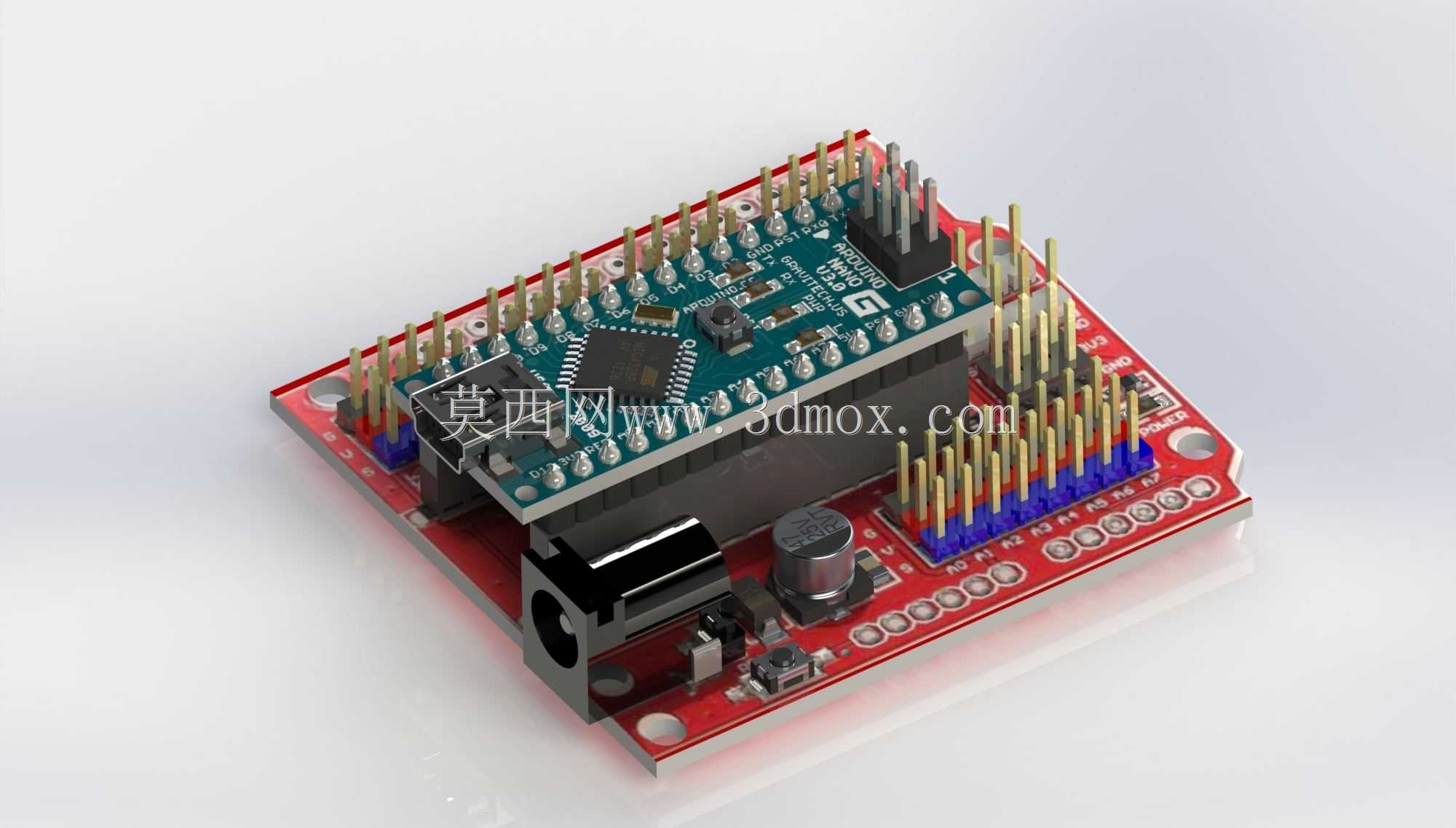

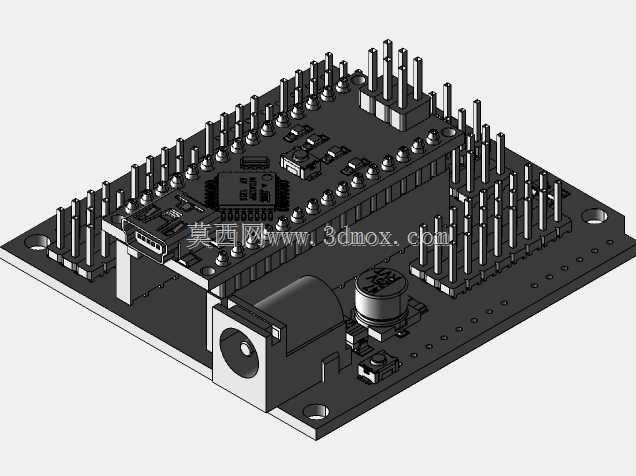

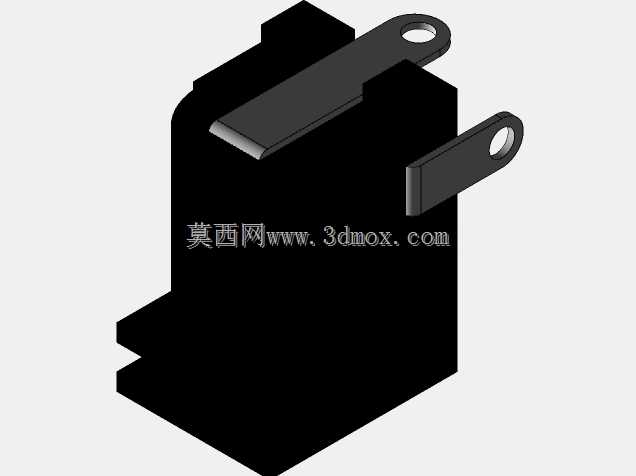

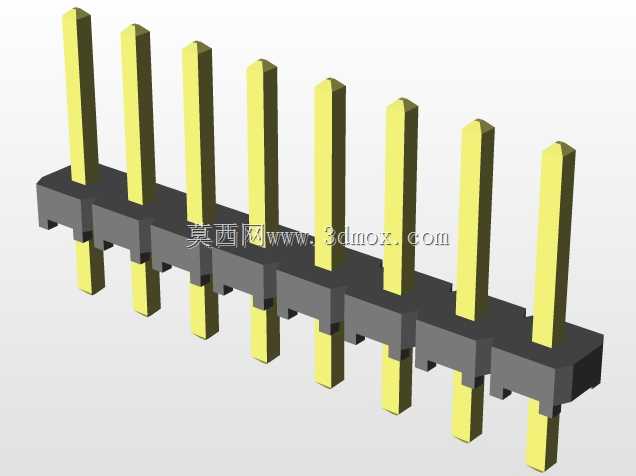

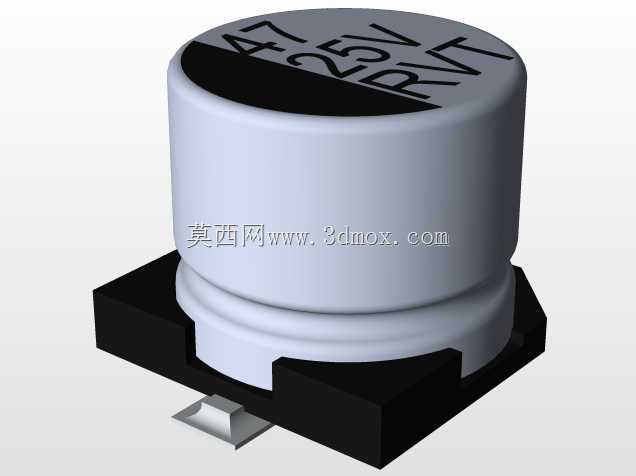

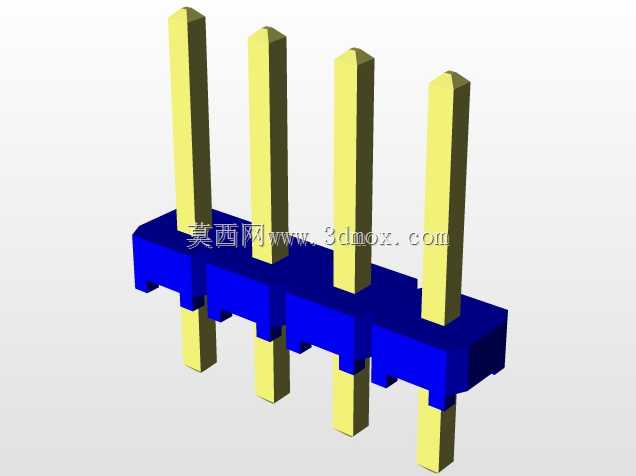

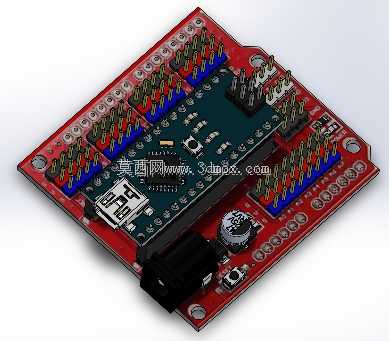

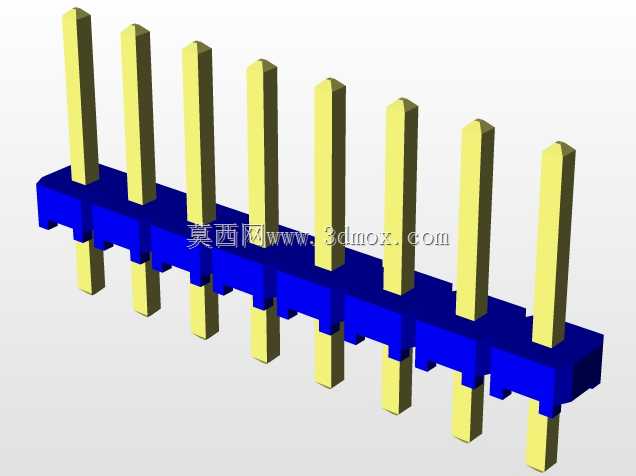

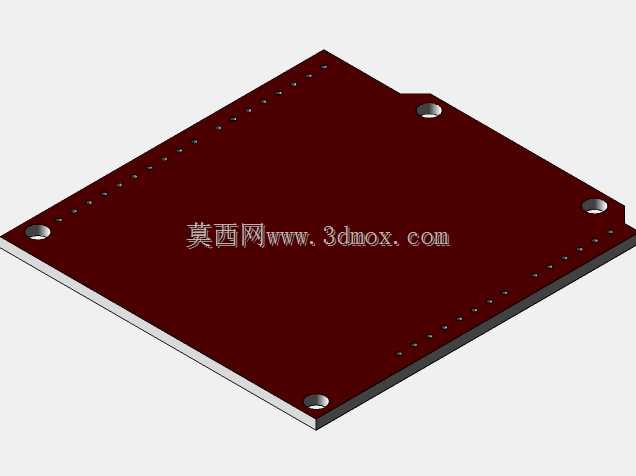

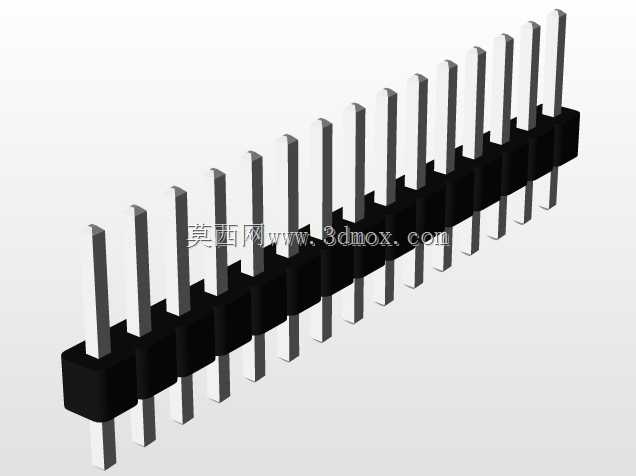

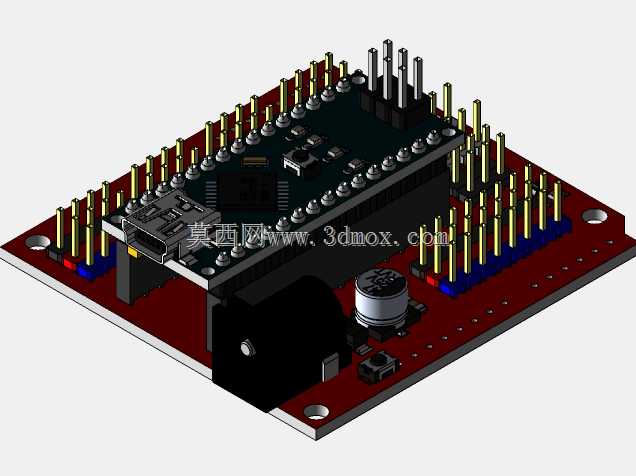

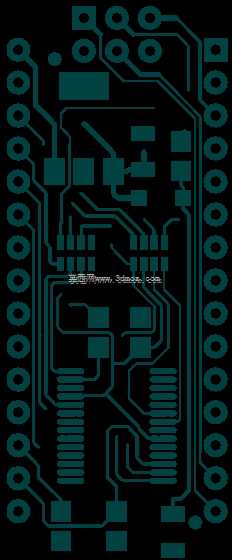

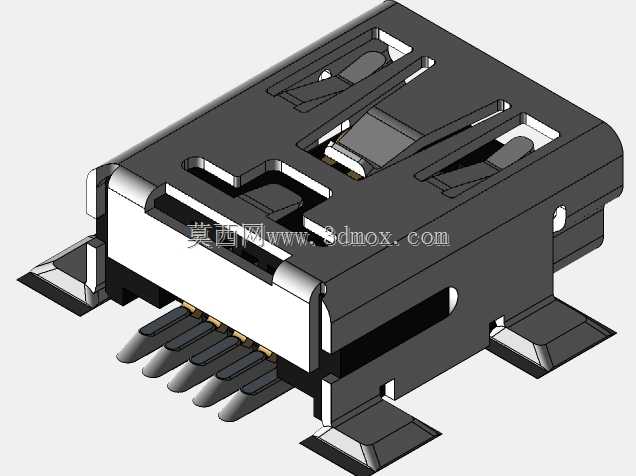

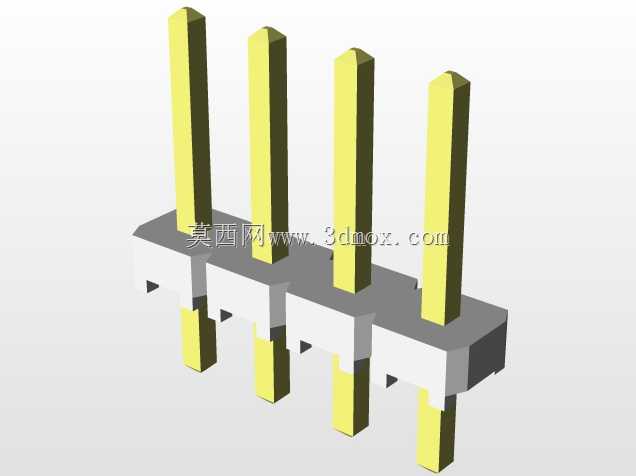

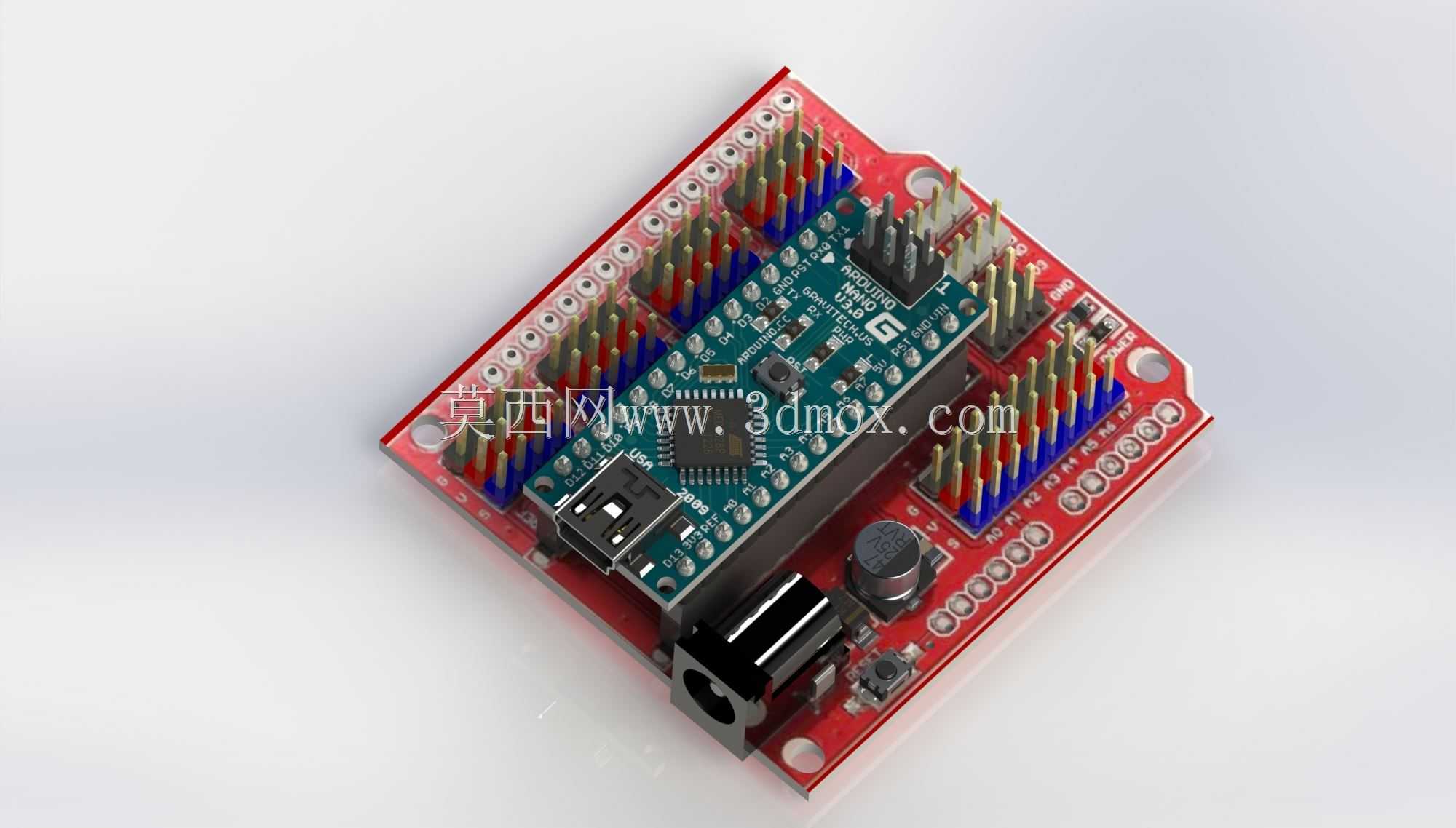

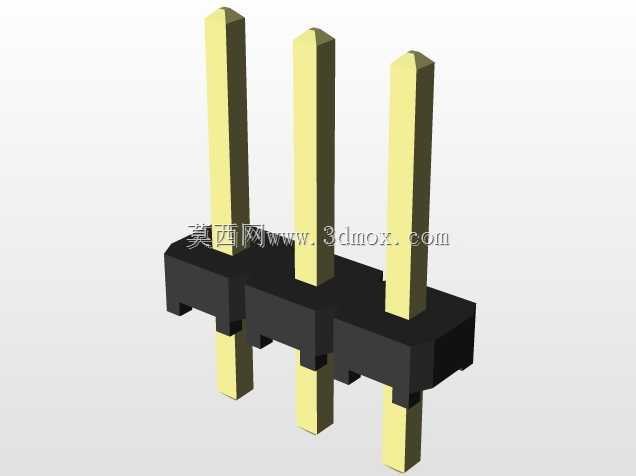

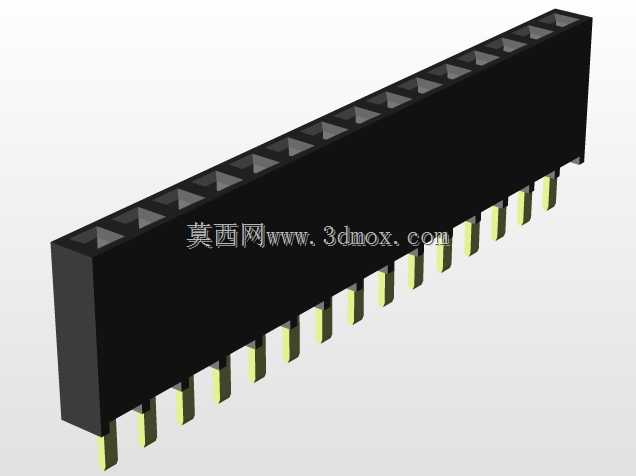

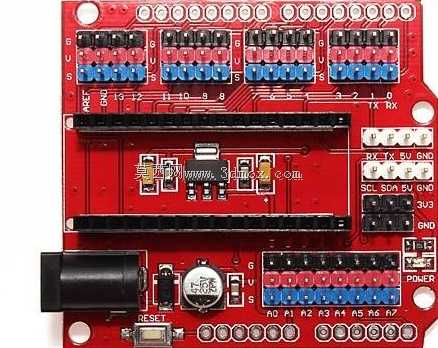

这款扩展板是面向Arduino Nano开发板设计的专用功能拓展载体，主要应用于电子原型开发、创客项目搭建、小型智能设备调试、教学实验演示等场景，能够解决多传感器并行接入时接线杂乱、供电不足、信号干扰等实际开发痛点，为开发者提供规整可靠的硬件连接平台。在实际使用场景中，开发者开展小型智能装置开发时，往往需要同时接入温湿度采集、距离检测、姿态感知、按键输入、显示输出等多种外设，传统杜邦线直连的方式不仅接线繁琐容易接错，还会因为线路缠绕出现信号串扰，同时Nano板原生USB接口供电电流上限仅50mA，无法驱动舵机、继电器等稍大功率外设，这款扩展板正是针对这些实际问题完成的结构与功能设计。功能特性层面，板载引出了开发板全部数字IO口与模拟IO口，每一个引脚都配套了标准的正负电源接口，无需额外飞线即可为外接传感器提供就近供电，同时板上引出了两组I2C接口，方便对接OLED显示屏、气压传感器等常用I2C协议外设，额外增设的直流电源接口可以外接独立电源，为大电流外设提供稳定供电，避免开发板因供电不足出现复位、运行不稳定的问题。设计思路上，整体采用叠层安装结构，扩展板外形尺寸与Arduino Nano开发板匹配，安装时直接通过排针与Nano板对应引脚插接，无需额外固定件，安装边界完全覆盖Nano板的外形轮廓，不会额外占用过多安装空间，板上排针布局按照接口功能分区排布，数字接口、模拟接口、通讯接口分区明确，接线时可以快速定位对应引脚，降低接线错误概率，板载电源接口设置在板侧边缘位置，插拔电源时不会干扰其他接线，同时板上预留了固定安装孔位，可以直接固定在项目外壳或者安装支架上，保证整体结构的稳定性。在电路布局上，电源线路与信号线路做了分区排布，减少大电流线路对弱信号采集线路的干扰，板载电源输入位置设置了滤波电容，能够平滑电源纹波，提升外设运行的稳定性，排针采用标准2.54mm间距，兼容市面上绝大多数通用电子模块的接口规格，无需额外转接线即可直接对接常用传感器与执行器，整体结构紧凑，既满足了功能拓展的需求，又尽可能控制了板件体积，适合嵌入到小型智能硬件项目的外壳内部，不会占用过多内部空间。
