壁挂式双关节显示器支撑臂结构设计

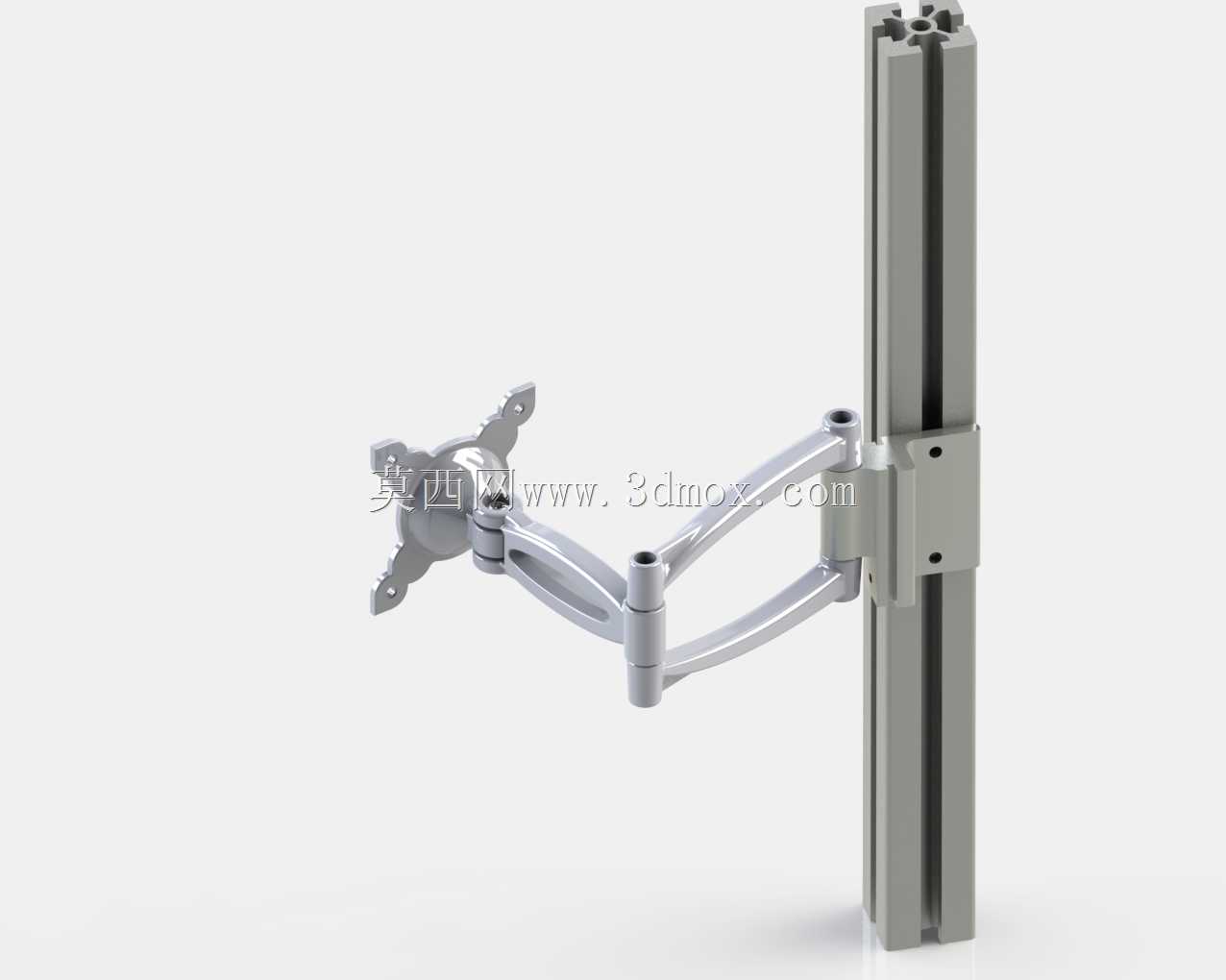

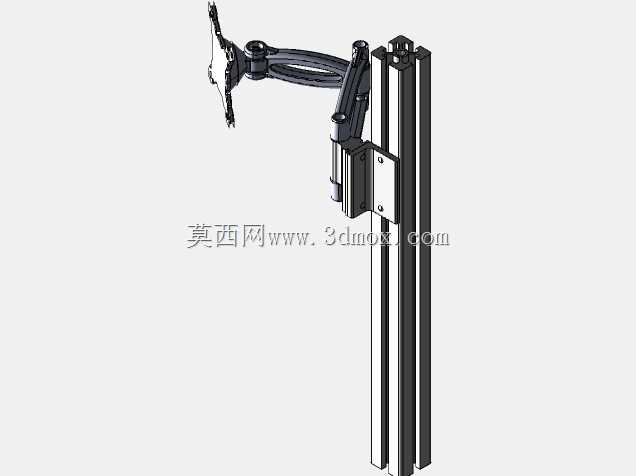

这款壁挂式双关节显示器支撑臂，主要面向办公工位、工业设备操作台、监控调度中心、医疗设备工作站等场景使用，替代传统固定式显示器底座，释放桌面或操作台面的可用空间，同时解决固定支架无法灵活调整屏幕视角的痛点，适配长时间伏案操作、多岗位轮值查看屏幕、坐姿站姿切换办公等多元使用需求。产品整体采用壁挂立柱加双铰接悬臂的结构设计，安装端适配工业铝型材立柱与实体墙面两种安装场景，夹持结构可在标准工业铝型材的槽道内任意调整高度位置，无需额外打孔破坏型材结构，也可通过膨胀螺丝固定于水泥、木质墙面，安装边界覆盖100*100mm标准VESA孔位的显示设备，单臂承重覆盖常规17到32英寸尺寸的商用显示器、工业触控屏，满足绝大多数桌面显示设备的挂载需求。功能设计上，双关节结构支持三个维度的角度调整，靠近立柱的第一关节可实现水平方向180度左右摆动，中间铰接点可实现悬臂的上下俯仰调整，靠近屏幕挂载端的关节支持屏幕的左右旋转与俯仰角度微调，使用者可根据自身坐姿、视线高度，将屏幕调整到与视线平齐的合适角度，有效缓解长期低头看屏幕带来的颈椎压力，同时悬臂可自由伸缩调整屏幕与使用者之间的观看距离，适配不同操作场景下的视距需求。设计思路上，整体结构优先考虑刚性与稳定性，悬臂采用压铸铝合金材质搭配内置阻尼转轴，调整时顺滑无卡顿，挂载屏幕后无下垂、晃动感，走线可沿悬臂内部的隐藏线槽排布，避免电源线、信号线外露缠绕，保持安装区域的整洁美观。立柱部分采用标准工业铝型材截面，槽道兼容常规铝型材配件，后续可拓展加装键盘托、置物架、设备挂载板等附属配件，适配工业操作台的定制化改造需求。安装时仅需先将固定座锁定在立柱或墙面的预设位置，再依次挂载悬臂与屏幕端挂板，单人即可完成全部安装流程，无需复杂的专用工具，日常使用中阻尼结构无需定期维护，长期使用也不会出现关节松动、定位偏移的问题，兼顾了家用办公场景的美观性与工业场景的耐用性需求。
