北京国家体育场鸟巢钢结构内部构造

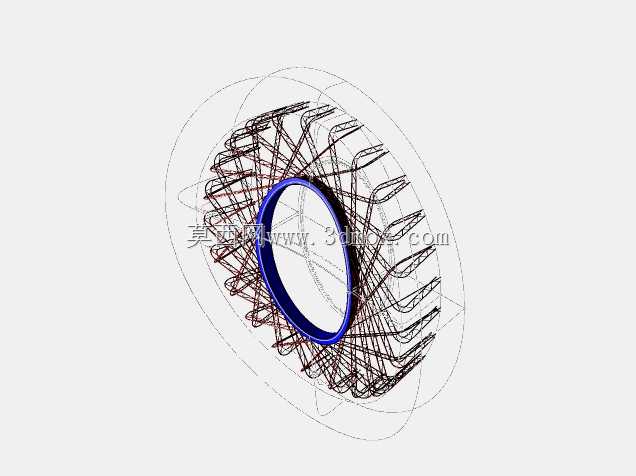

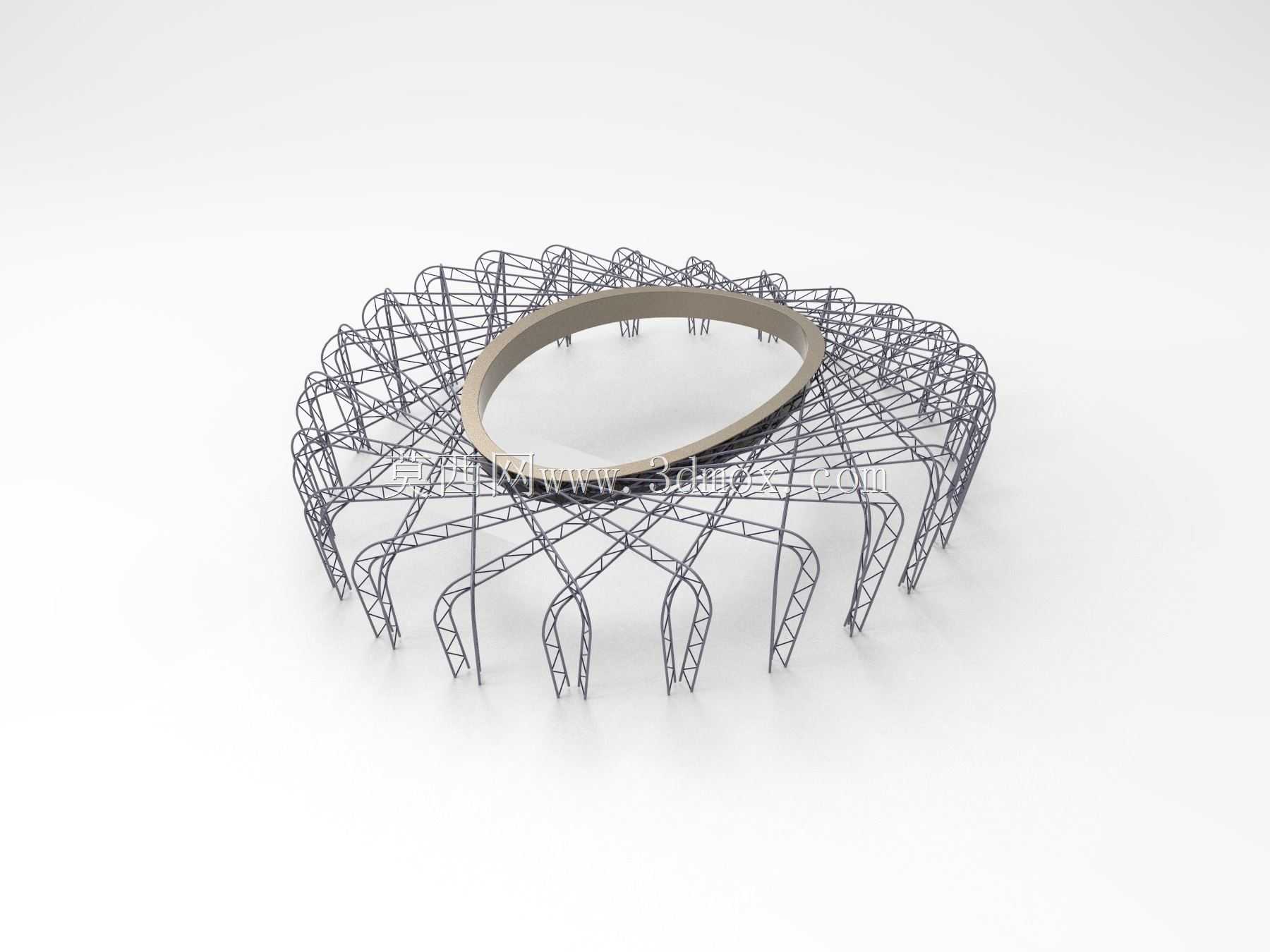

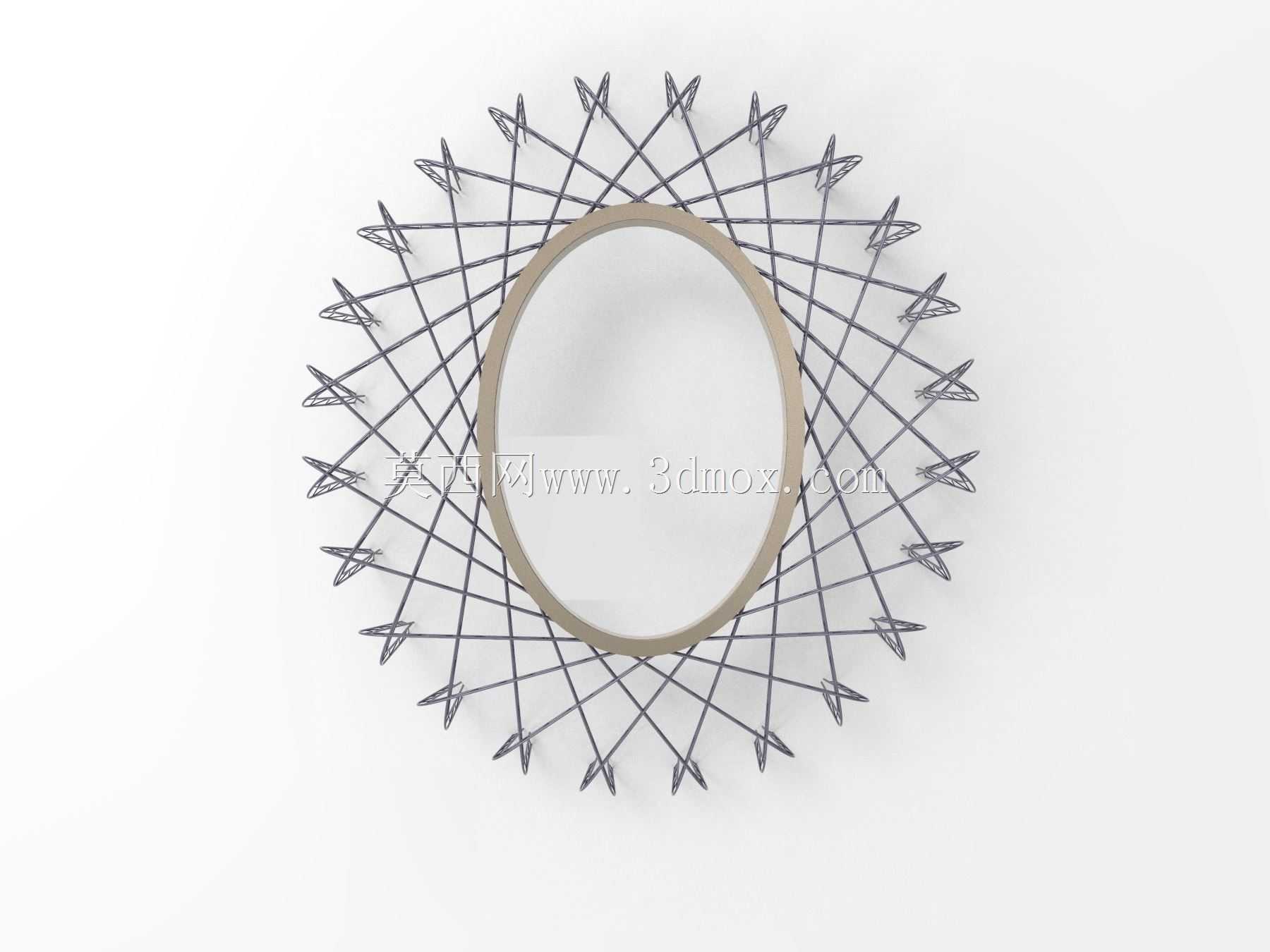

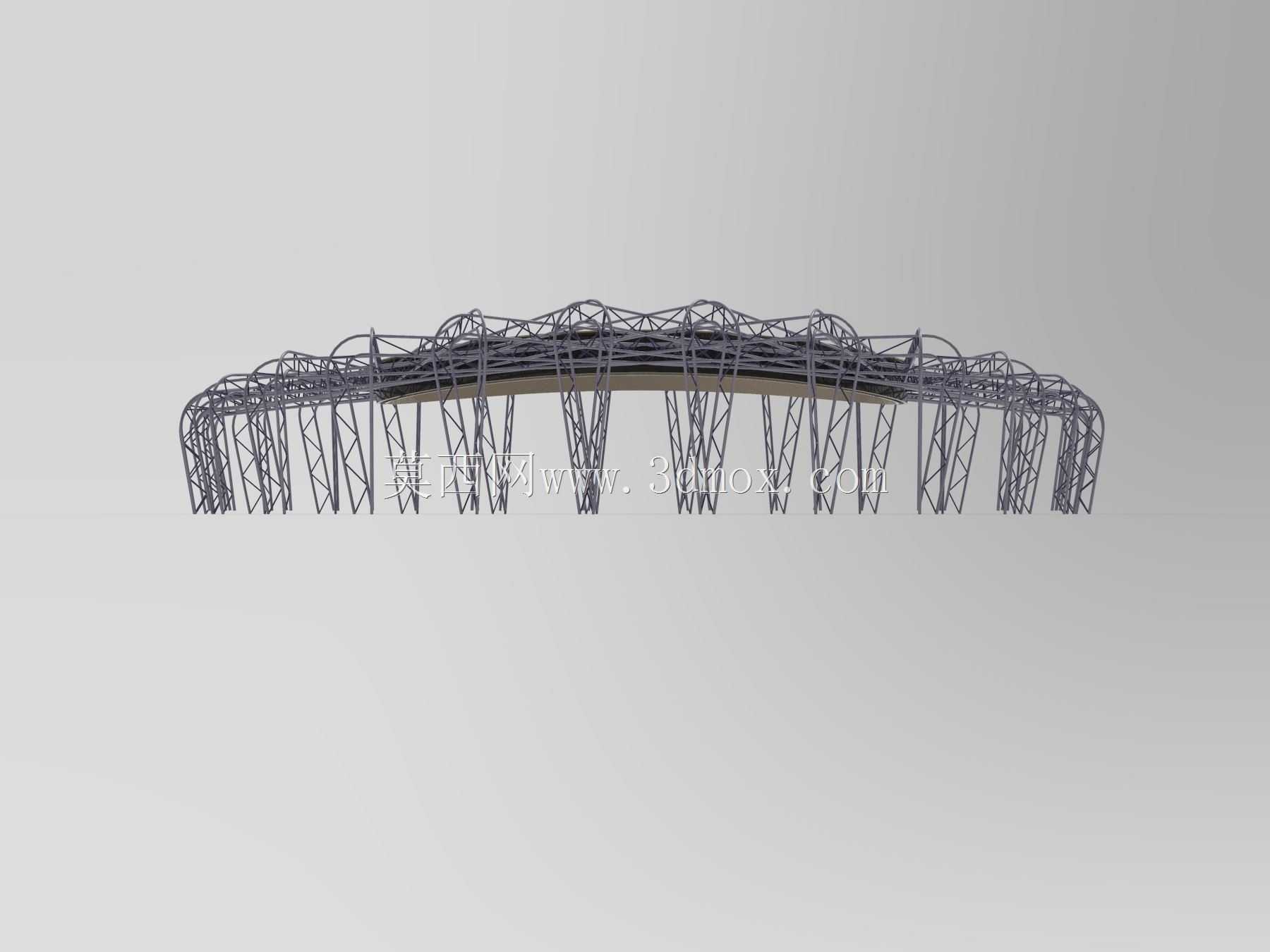

该模型还原了北京国家体育场标志性的钢结构屋面支撑体系，作为大型体育场馆的核心受力结构，这套支撑系统承担着屋面覆盖系统、附属设备以及外部荷载的全部受力传递作用，是保障场馆结构安全与造型落地的核心部分。在实际工程应用中，这类大跨度空间钢结构多用于大型综合性体育场馆、会展中心、大型文化演艺场馆等需要超大无柱室内空间的公共建筑场景，能够在实现开阔内部使用空间的同时，通过外露的结构形态塑造极具辨识度的建筑视觉标识。模型呈现的屋面支撑体系由多组钢桁架支撑构成，设计过程中为降低带顶环桁架上接头的抗拉应力，每一组钢架都布置在与环向构件近乎相切的位置，这种布置方式能够将屋面承受的竖向荷载、风荷载以及温度应力均匀传递到下部支撑结构，避免局部应力集中导致的结构失效风险。设计阶段将上部环架沿椭圆形态布置，在最大化内部可用面积的前提下，通过参数化逻辑优化椭圆的长宽比参数，依次确定钢架的布设数量、每一组钢架的空间定位坐标，最终生成交错编织的复杂钢桁架形态，既满足了结构受力的力学性能要求，也实现了“鸟巢”独特的编织状外观效果。从结构边界来看，这套钢结构体系的下部支撑构件沿椭圆环向均匀落地，形成稳定的受力支撑边界，构件之间通过刚接节点连接，形成整体空间受力体系，能够适应大跨度结构在不同荷载工况下的变形需求，在安装过程中这类结构需要严格控制每一组桁架的空间定位精度，通过分段吊装、高空拼接的方式完成整体结构的组装，确保最终成型的结构形态与设计状态一致，保障结构的受力性能与建筑外观的还原度。模型清晰展现了钢桁架之间的交错连接关系、环向构件与径向支撑的衔接逻辑，能够直观呈现大跨度空间钢结构的布置思路与受力传递路径，可用于建筑结构教学、大跨度钢结构设计参考以及体育场馆建筑方案的可视化展示。
