DIY低精度焊接作业专用工作台结构设计

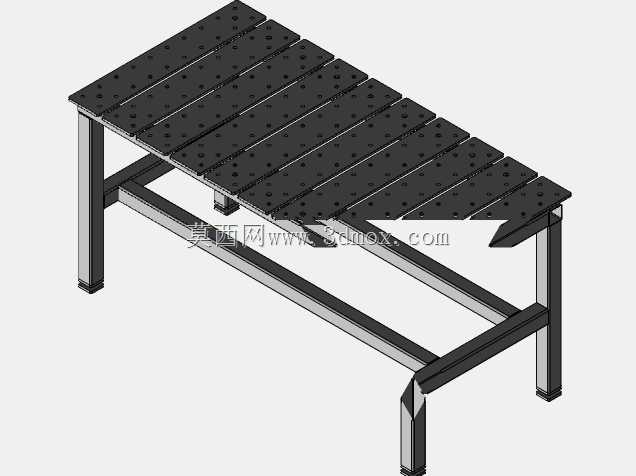

这款焊接工作台主要面向小型机加工车间、个人DIY焊接工坊、五金维修门店等场景的低精度焊接作业需求，可作为手工电弧焊、二氧化碳气体保护焊等常规焊接工序的作业承载平台，能够承托中小型金属焊接工件，为焊接操作提供稳定的水平作业基准，避免工件放置不稳导致的焊接错位、焊缝偏移等问题，适配日常小型五金件焊接、简易金属框架拼接、维修件补焊等常见作业需求。工作台整体采用框架式承载结构设计，台面由多块带密集定位孔的钣金条板平行排布组成，条板之间预留均匀间隙，既可以减少焊接过程中焊渣的堆积，方便作业后清理焊渣、焊瘤等废弃物，也能通过台面的定位孔配合快速夹具实现工件的快速装夹固定，无需额外搭建临时支撑结构，大幅提升小件焊接的装夹效率。支撑腿采用方形金属型材制作，四条支腿垂直布置，在支腿中下部设置横向连接横梁形成稳定的框架支撑体系，有效提升整体结构的抗扭、抗变形能力，即使承受较重的焊接工件或者焊接过程中的外力敲击，也能保持台面的水平稳定性，不会出现明显的结构晃动。其中一侧支腿处设计有延伸的承托结构，可临时放置焊枪、焊条、防护面罩等焊接作业常用工具，减少作业过程中反复取放工具的走动距离，优化焊接作业的操作动线。在设计思路上，这款工作台的所有钣金零部件均适配激光切割加工工艺，零部件的加工精度一致性好，生产过程中无需复杂的专用模具，小批量生产或者个人自制都可以快速加工出所需的板件，零部件之间采用焊接拼接的方式进行组装，整体装配流程简单，不需要复杂的连接紧固件，普通具备焊接能力的作业人员即可完成整台工作台的组装搭建。考虑到低精度焊接作业的实际需求，该工作台在基础组装完成后，可根据实际使用的精度要求对台面进行CNC精加工处理，铣平台面的拼接误差与焊接变形量，进一步提升台面的平面度，满足更高精度的焊接装夹需求，即使不做精加工处理，也完全能够满足常规低精度焊接作业的使用要求，目前该结构的工作台已经经过实际生产验证，长期使用过程中结构稳定性良好，不会出现明显的结构变形或者台面塌陷问题。在安装边界方面，工作台整体占地面积较小，可直接放置在平整的水泥车间地面上使用，不需要额外做地面预埋或者固定安装，支腿底部可根据实际使用场景加装减震垫或者可调脚杯，适配不平整的地面环境，调整台面至水平状态即可投入使用，整体高度适配成年人站立作业的舒适高度，长时间进行焊接作业也不容易产生肢体疲劳。
