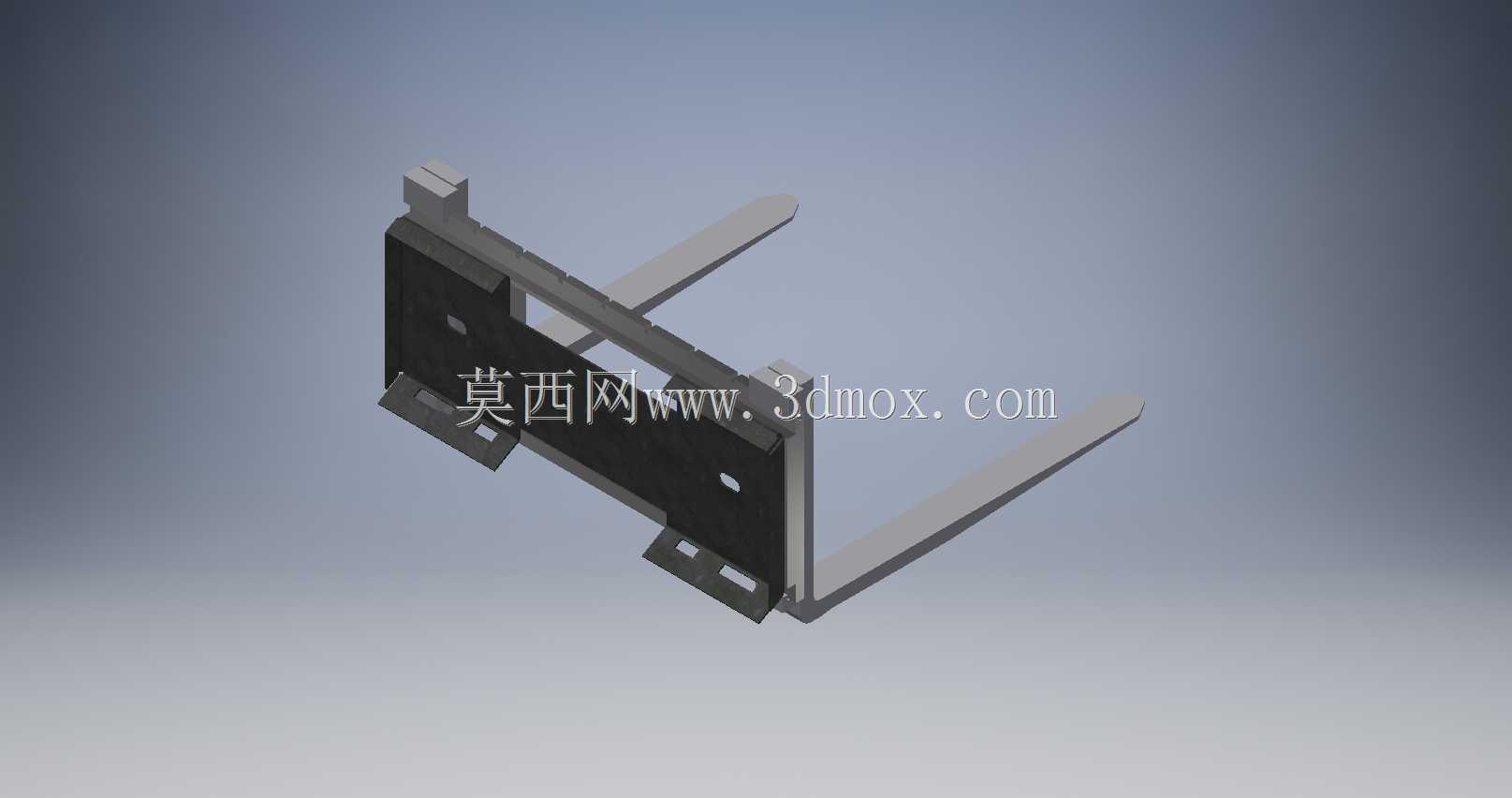

适配山猫设备的托盘叉属具结构

这款适配山猫设备的托盘叉属具，主要应用于仓储物流、厂区物料转运、建筑工地零散建材装卸、货场集装箱掏箱作业等场景，能够让搭载的山猫设备快速获得标准托盘货物的叉取转运能力，拓展小型滑移设备的作业范围，替代人工搬运与传统手动液压托盘车的部分作业功能，尤其适合空间狭窄、大型叉车无法进入的作业区域完成托盘货物的移位、堆码、装卸车作业。该属具的核心用途是完成标准化托盘承载货物的叉取、举升、短距离转运与低位堆码作业，可适配主流的川字底、九脚底木质及塑料托盘，叉齿间距可根据实际托盘规格进行调整，能够应对不同尺寸规格的托盘货物作业需求，作业过程中可通过搭载设备的液压系统完成货叉的升降动作，配合设备自身的行走功能完成货物转运，无需额外配置动力单元。从功能特性来看，该属具采用挂装式连接结构，可快速与山猫设备的前端挂载接口完成对接，安装过程无需复杂的改装操作，连接部位设置有多重锁止结构，避免作业过程中属具出现松脱晃动的风险；两根平行布置的叉齿采用高强度合金钢材打造，叉齿前端做了收窄倒角处理，能够顺畅插入托盘底部的插孔，叉齿表面做了耐磨强化处理，长期与托盘、地面摩擦也不易出现过度磨损变形的问题；背部的承载立板设置有加强筋结构，可均匀分散叉取货物时的载荷，避免局部应力集中导致的结构变形，立板上预留的调节槽位可灵活调整两根叉齿的间距，适配不同宽度的托盘作业需求。在设计思路上，这款属具充分考虑了山猫设备的载荷边界与挂载接口尺寸，整体结构采用模块化设计，背部挂载架完全匹配山猫设备的标准快换接口，无需额外制作转接件即可完成安装；整体重心经过优化设计，在叉取额定载荷货物时能够保证设备的整体稳定性，避免出现前倾失稳的问题；结构上尽量减少冗余部件，在保证结构强度的前提下控制整体自重，降低对设备前端载荷的占用，让设备能够获得更大的有效载荷能力。从安装边界与尺寸适配来看，该属具的背部挂载接口尺寸完全匹配山猫系列滑移设备的前端快换装置尺寸，安装后属具的横向宽度不会超出设备自身的宽度范围，保证在狭窄通道内作业时不会出现两侧剐蹭的问题；叉齿的长度适配常规1200mm标准深度的托盘，叉齿下降到最低位置时距离地面的高度可满足常规托盘的插孔高度要求，举升最高位置可满足2层标准托盘的堆码高度需求；整体安装后不会遮挡设备操作人员的前方视野，作业过程中操作人员可清晰观察到叉齿与托盘插孔的对位情况，降低对位操作的难度，提升作业效率与安全性。
