商用建筑暖通空调管路排布骨架结构

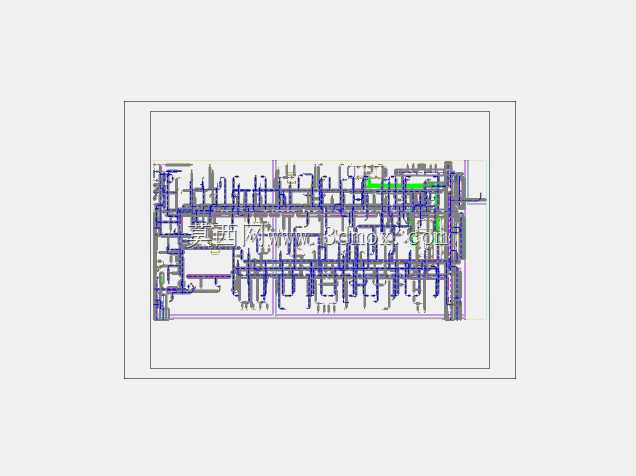

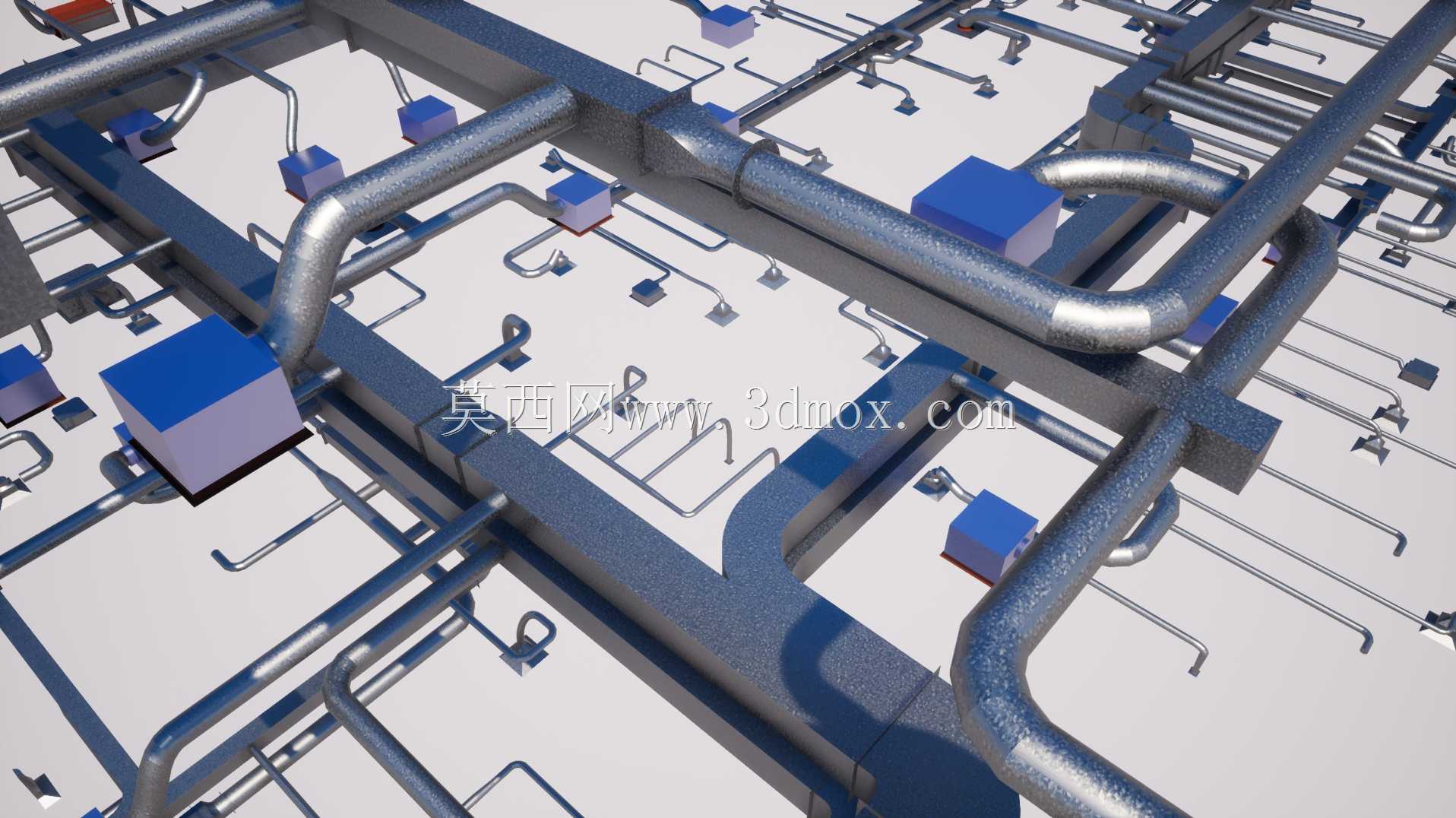

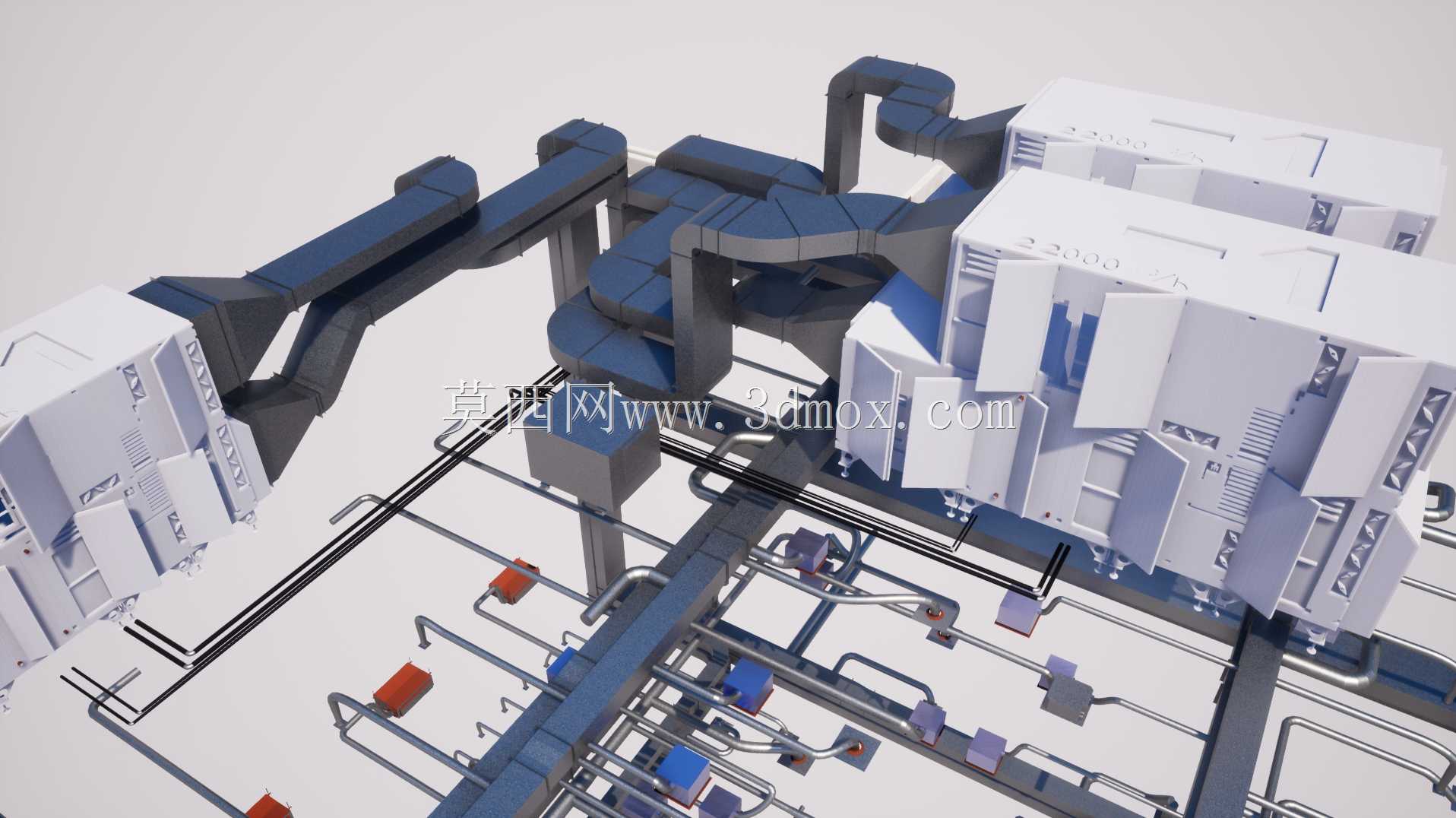

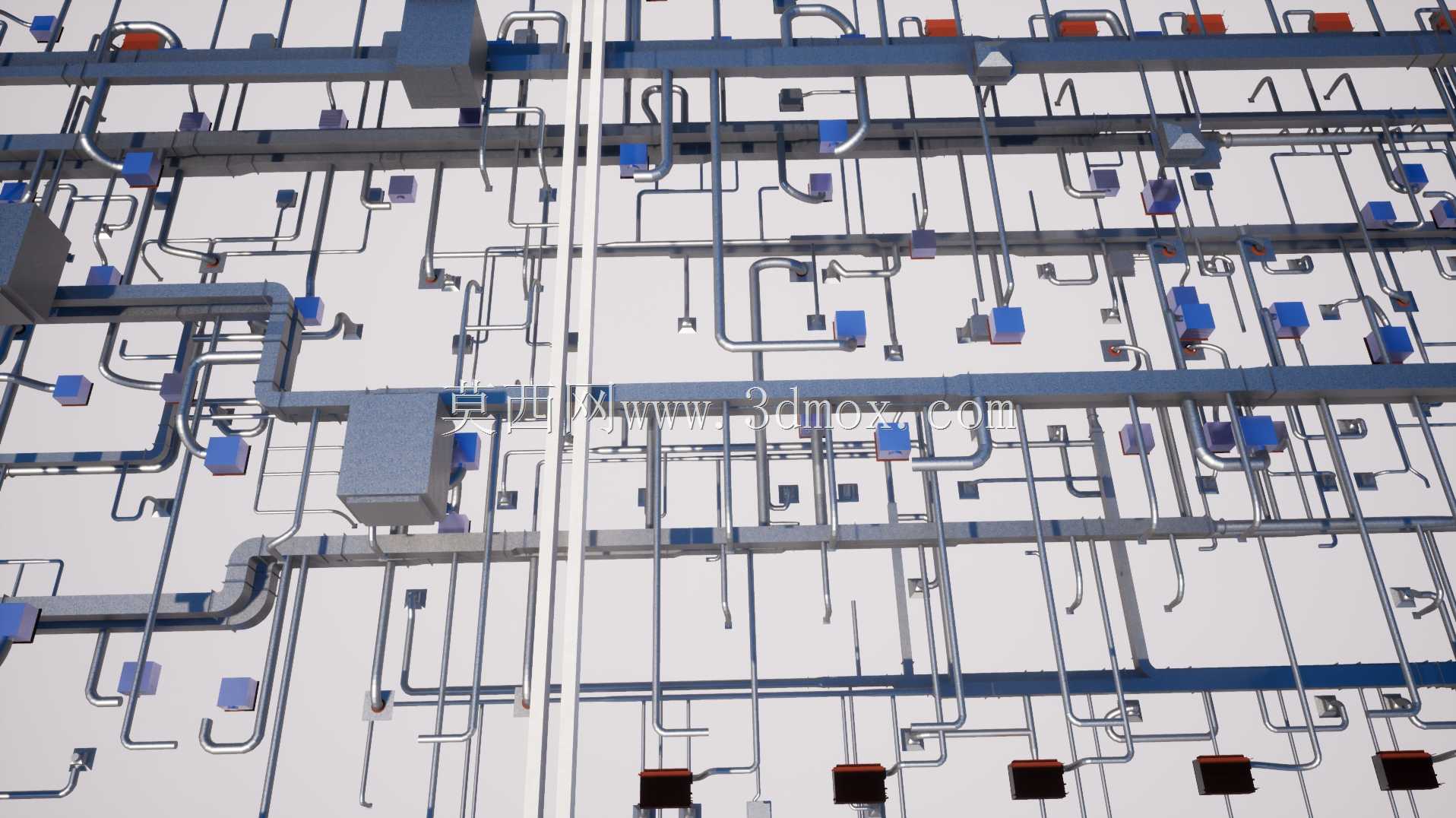

该暖通空调骨架结构主要应用于大型商用建筑、工业厂房、公共场馆等集中式通风空调系统的现场施工与预制加工场景，作为空调风系统的核心承载排布结构，承担着规整送风、回风、新风管路走向，固定风管及配套阀件、支吊点的核心作用，能够有效解决大空间暖通系统管线杂乱、安装错位、标高冲突的常见施工痛点，保障通风系统的气流组织顺畅，降低管路运行过程中的振动位移风险。从实际用途来看，这套骨架结构是整个暖通空调风系统的安装基准框架，所有矩形风管、弯头、三通、防火阀、风量调节阀等部件都依托该骨架完成定位拼接，既可以在工厂预制阶段完成管路与骨架的预组装，实现装配式施工提升现场安装效率，也可以作为现场管线综合排布的参照基准，协调暖通管路与消防、给排水、电气桥架等其他专业管线的空间位置，避免不同专业管线的安装冲突，减少现场返工量。在功能特性上，该骨架采用分层排布的框架式结构，根据不同风路的功能划分独立的走管区域，主送风干管设置在骨架中部核心区域，支风管沿骨架两侧分层引出，新风管路与回风管路通过骨架的分隔结构保持合理间距，避免新风与回风发生气流短路影响空调换热效率；骨架预留了标准的支吊架安装点位，所有点位的荷载经过核算，能够承受满负荷运行状态下风管及内部气流的重量，同时预留了阀件操作、检修的操作空间，方便后期运维人员对风量调节阀、防火阀进行调试和故障检修。从设计思路来看，这套骨架完全遵循暖通空调系统的气流组织逻辑进行排布，首先根据服务区域的风量计算结果确定主风管的截面尺寸与走向，再根据各个末端风口的位置确定支风管的引出位置与角度，骨架的边框尺寸完全匹配风管的安装边界，每段管路的连接位置都设置了定位卡件，确保风管拼接时的同轴度与密封性，避免风管漏风造成的冷量热量损耗；设计过程中充分考虑了安装空间的限制，整体骨架采用模块化分段设计，每一段骨架的尺寸都适配常规运输与吊装的尺寸要求，不需要在现场进行大量的切割焊接作业，降低现场施工的动火作业风险与加工误差。在外形尺寸与安装边界上，该骨架整体为长条形矩形框架结构，整体高度适配常规建筑吊顶内的安装空间，宽度方向根据管路数量进行合理分配，主风管区域预留足够的保温层安装空间，避免保温层被骨架挤压造成保温效果下降；骨架的安装标高严格遵循管线综合排布的要求，底部预留足够的吊顶施工空间，顶部与建筑结构梁底保持合理的操作间距，侧面与其他专业管线预留不小于规范要求的安全间距，既保证自身安装的便利性，也不会对其他专业管线的安装运维造成干扰，能够适配大多数集中式空调系统的吊顶内安装需求。
