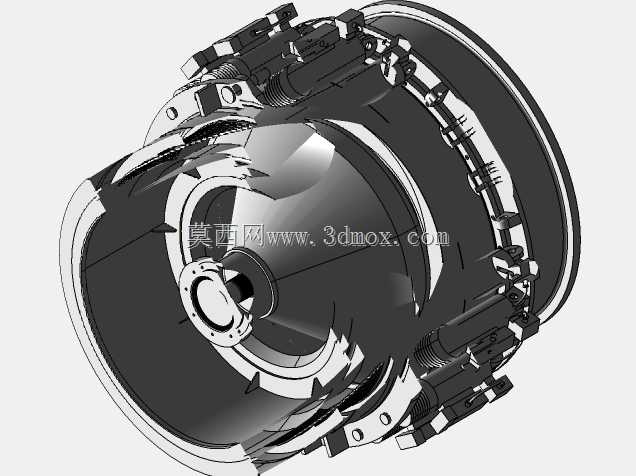

MP2500回转圆锥破碎设备结构设计

该回转圆锥破碎设备主要面向大型露天矿山、规模化砂石骨料生产场景设计，可处理高硬度花岗岩、玄武岩、铁矿石、有色金属矿石等多种坚硬物料，在选矿生产线的中细碎作业段、大型砂石加工系统的二级破碎环节承担核心破碎任务，能够为后续磨矿、筛分工序提供粒度均匀的合格出料，大幅降低下游工序的能耗与设备损耗。设备采用层压破碎的核心工作原理，工作过程中动锥沿定锥内表面做连续回转摆动运动，物料在破碎腔内受到持续的挤压、弯折与碾磨作用，相比传统颚式破碎机拥有更高的破碎比与更优的出料粒型，成品料中针片状颗粒占比更低，能够直接满足高等级基建项目的骨料质量要求。从整体结构设计来看，该设备采用模块化的集成布局，上部为进料斗与定锥总成，定锥衬板采用可更换的耐磨合金材质，可根据出料粒度需求调整定锥与动锥的间隙，灵活适配不同的生产工艺要求；中部为动锥总成与偏心套驱动机构，偏心套通过螺旋伞齿轮组与水平传动轴连接，可将电机输入的旋转运动转化为动锥的回转摆动，动锥表面同样铺设高耐磨衬板，衬板与基体采用机械锁紧结构，更换时无需大型辅助工装，可大幅缩短设备停机维护时间；下部为机架总成与润滑系统接口，机架采用高强度铸钢整体铸造，能够承受破碎作业时的高强度冲击载荷，避免长期重载作业下的机架开裂变形问题。设备的外形采用上宽下窄的锥形布局，进料端大口径设计可适配大型矿用卡车的直接卸料需求，无需额外设置进料缓冲料斗即可匹配大型矿山的连续作业节奏；安装底座预留标准化的地脚螺栓孔位，可直接与混凝土基础或钢结构机架对接，设备周边预留充足的检修操作空间，日常维护时可从设备侧部的检修门直接进入内部完成衬板更换、间隙调整等操作，无需拆解设备上部结构。设备的液压调整系统集成在机架下部，可在设备带载状态下实时调整排料口间隙，当破碎腔进入不可破碎的异物时，液压系统可自动触发过铁保护，快速下放动锥排出异物，避免异物卡滞造成的设备内部构件损坏，有效提升设备在复杂工况下的连续运行稳定性。
