集成式反渗透水处理设备结构设计

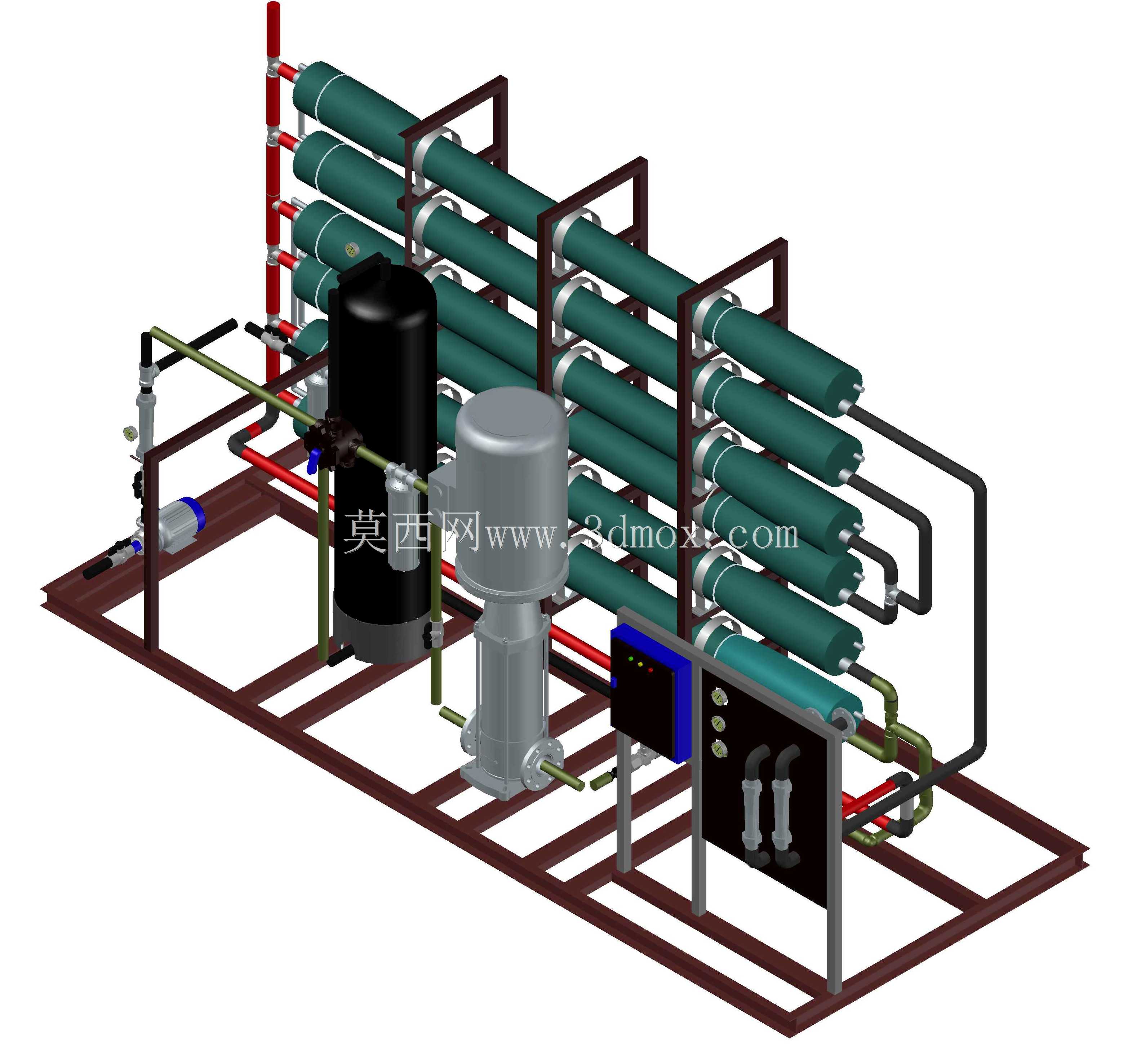

这套集成式水处理设备主要面向工业生产净水、市政供水深度处理、工业废水回用、商用集中供水等场景，可有效去除水中的溶解性盐类、胶体、微生物、有机物等杂质，产出符合不同行业使用标准的净化水，广泛应用于电子制造超纯水制备、食品饮料生产用水、锅炉补给水处理、化工生产工艺用水等领域，能够根据进水水质与出水要求灵活调整处理工艺段配置，适配不同规模的水处理需求。设备整体采用撬装式集成设计思路，将预处理单元、反渗透膜组、增压单元、控制单元、管路阀组全部整合在同一公共底座框架上，无需现场进行复杂的分体拼接与管路排布，大幅降低现场安装的施工周期与对接难度，整体安装边界紧凑，可直接放置于平整的硬化地面完成固定，外接进出水管路与供电线路即可投入运行，适配厂房内有限的设备安装空间，也方便后期整体移位与运维检修。设备核心处理单元采用多支横向排布的反渗透膜组件，通过分层支架固定在底座上，膜组件之间通过耐压管路串联与并联结合，保证水流在膜壳内的流速与压力均匀分布，最大化膜元件的有效处理面积与使用寿命；前端配置立式预处理过滤罐体，可内置多介质滤料、活性炭滤料或软化滤料，提前去除水中大颗粒杂质、余氯与硬度离子，避免大颗粒杂质划伤反渗透膜表面，降低膜元件的污染堵塞风险；配套立式高压增压泵为反渗透膜组提供稳定的工作压力，保证膜分离过程的驱动力稳定，适配不同温度下的进水处理需求。管路上配置了不同通径的控制阀门、压力检测与流量检测接口，可实时监控各段的运行压力与产水流量，电控单元集中布置在设备侧方的控制箱内，集成运行状态显示、参数调节、故障报警功能，可实现设备的自动化运行，无需专人长期值守。整体框架采用型钢焊接成型，做了防腐防锈处理，可适配潮湿的水处理车间环境，管路根据输送介质不同做了区分排布，避免不同工艺段的管路交叉干扰，运维人员可直接在设备周边完成滤料更换、膜元件清洗、阀门检修等日常操作，预留的维护空间可满足常规运维工具的操作需求，整体结构布局紧凑合理，兼顾处理效率、安装便捷性与长期运维的便利性。
