工业用扁平袋式除尘过滤装置结构设计

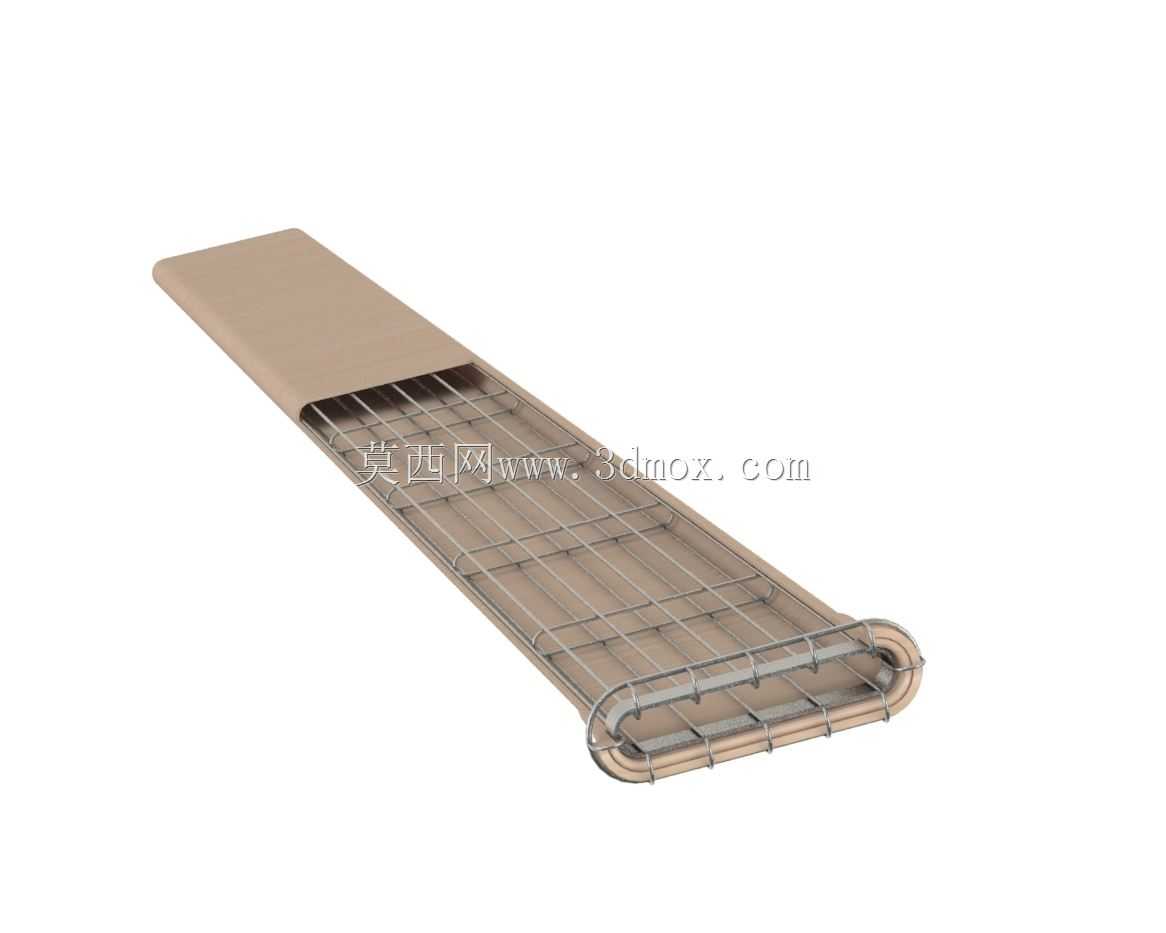

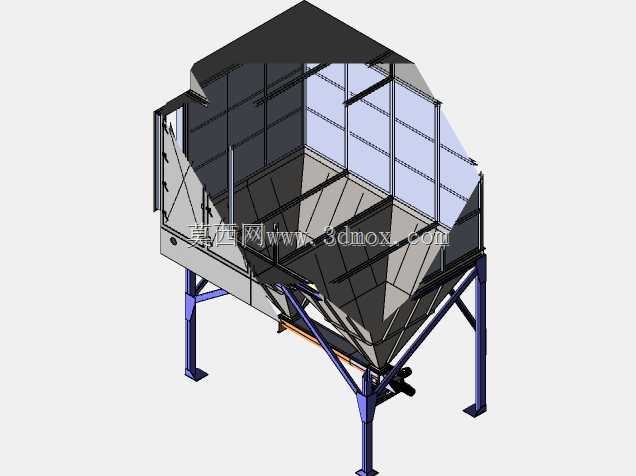

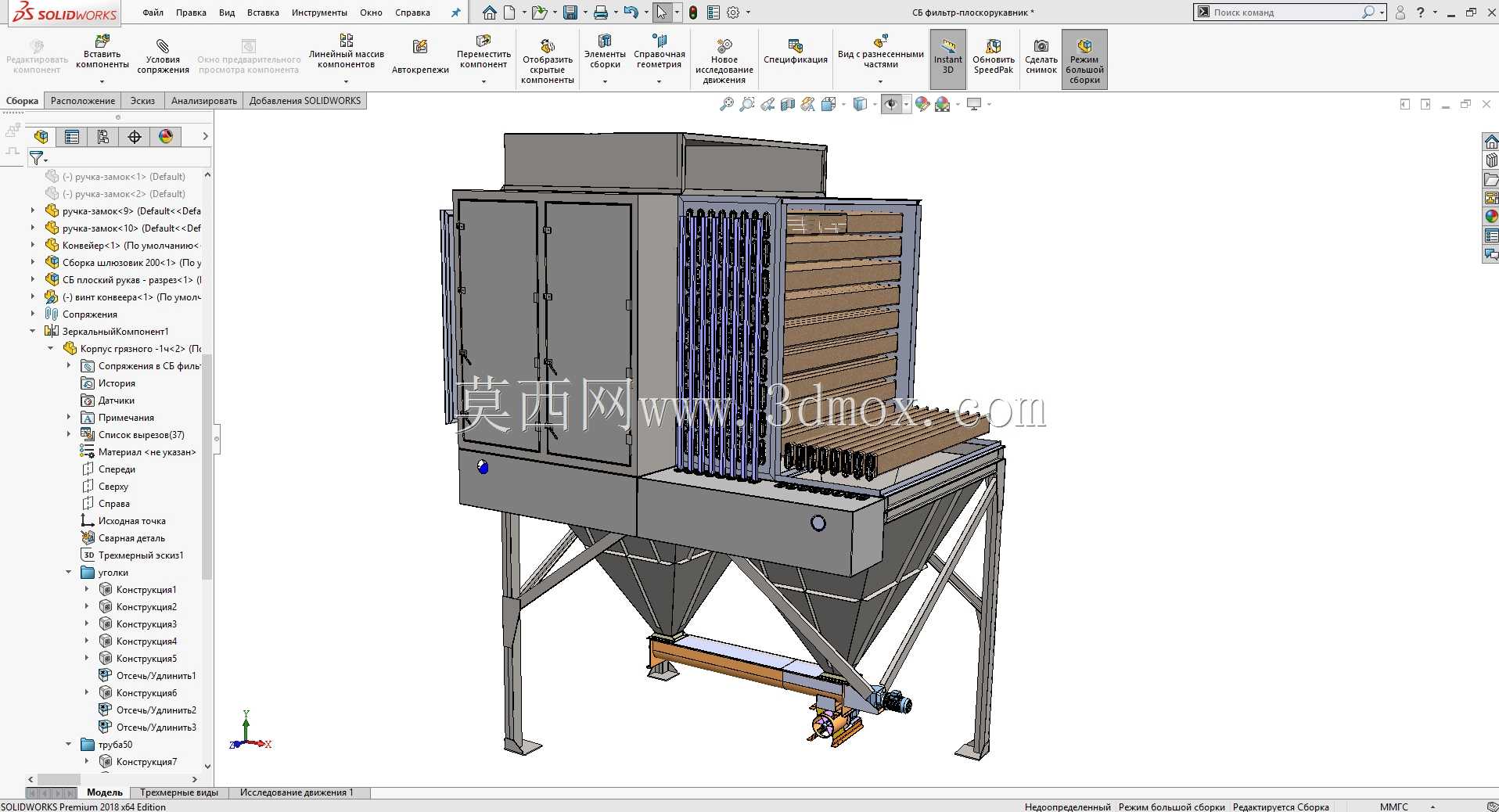

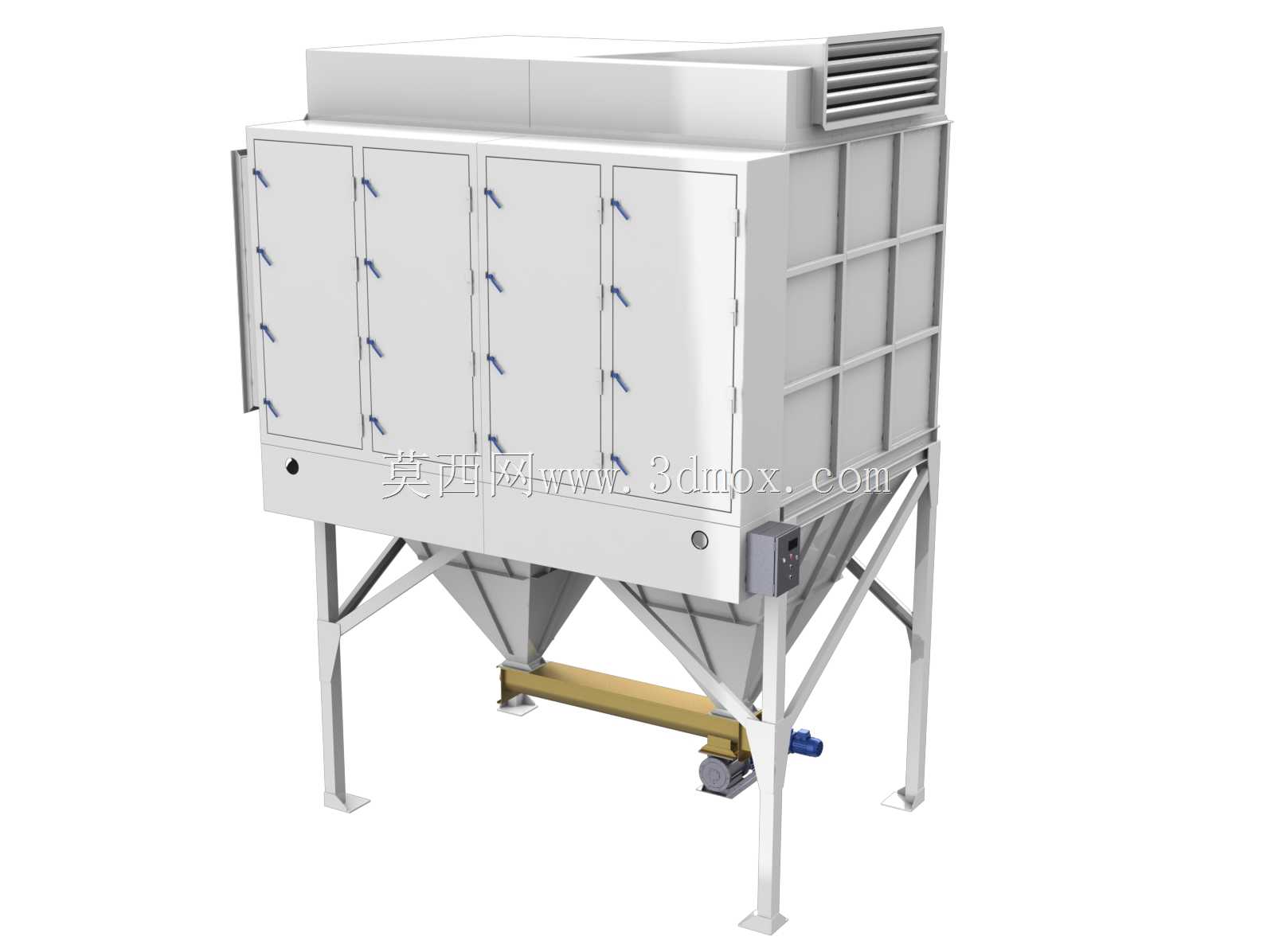

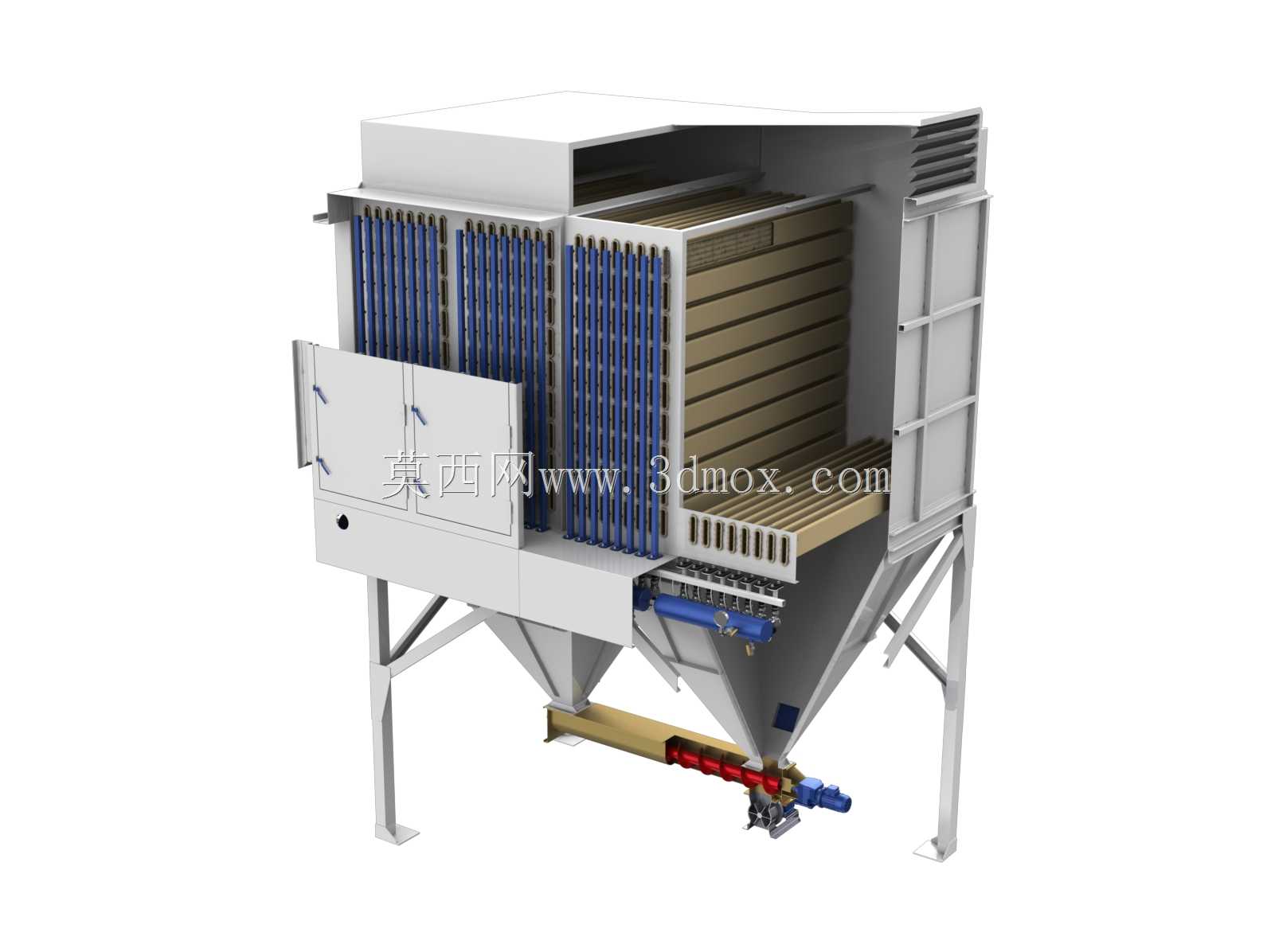

这款扁平袋式除尘装置主要面向工业生产车间的含尘废气治理场景，可适配木工加工、建材生产、金属打磨、粮食输送等多类产生干性粉尘的作业工况，承担作业点位含尘空气的过滤净化职责，拦截气流中的固体粉尘颗粒，避免无组织粉尘排放影响车间作业环境、造成职业健康隐患，同时也可配套在物料输送、粉体加工生产线的尾气排放端，满足生产环节的粉尘收集与排放达标要求。设备整体采用立式模块化结构布局，上部为洁净气腔与滤袋安装仓，中部为核心过滤单元区域，下部为锥斗形集灰料斗，底部配套螺旋输灰与卸灰组件，整体采用支腿式落地安装结构，可直接固定在车间硬化地面或配套钢架平台上，安装时需预留侧面检修门的开启空间、顶部气路组件的维护操作空间，以及底部卸灰装置的输灰设备对接空间，整体外廓结构规整，可根据现场工况灵活调整进气方向的对接位置，适配不同走向的车间通风管道布局。核心过滤单元采用扁平式滤袋排布设计，相比传统圆形滤袋结构，扁平滤袋可在相同仓体容积下布置更大的过滤面积，有效提升单位体积设备的处理风量，降低设备整体占地面积，滤袋采用框架式固定结构，单组滤袋可独立拆卸更换，日常维护无需整体拆解仓体，大幅降低后期运维的操作难度。清灰系统采用隔膜脉冲阀结构，可按设定周期向滤袋内部喷射高压气流，抖落附着在滤袋外表面的积尘，积尘依靠自重落入下部锥斗内，通过底部的螺旋输送组件统一汇集到卸灰阀处排出，整个清灰与输灰过程可实现连续自动化运行，无需频繁停机人工清理。设备侧面设置密封式检修门，可方便运维人员进入仓体检修滤袋状态、更换破损过滤组件，上部箱体设置排气口可直接对接后续排风管道，下部锥斗的倾斜角度经过优化设计，可避免干性粉尘在斗壁积附搭桥，保障卸灰过程顺畅无卡堵。整体结构设计充分考虑工业现场的长期运行需求，各功能模块分区明确，气路、输灰结构布局合理，既保障了粉尘过滤的效率，也兼顾了设备安装、运维的便捷性，可适配不同风量规模的除尘系统配套需求。
