曲线锯手持电动切割工具结构设计

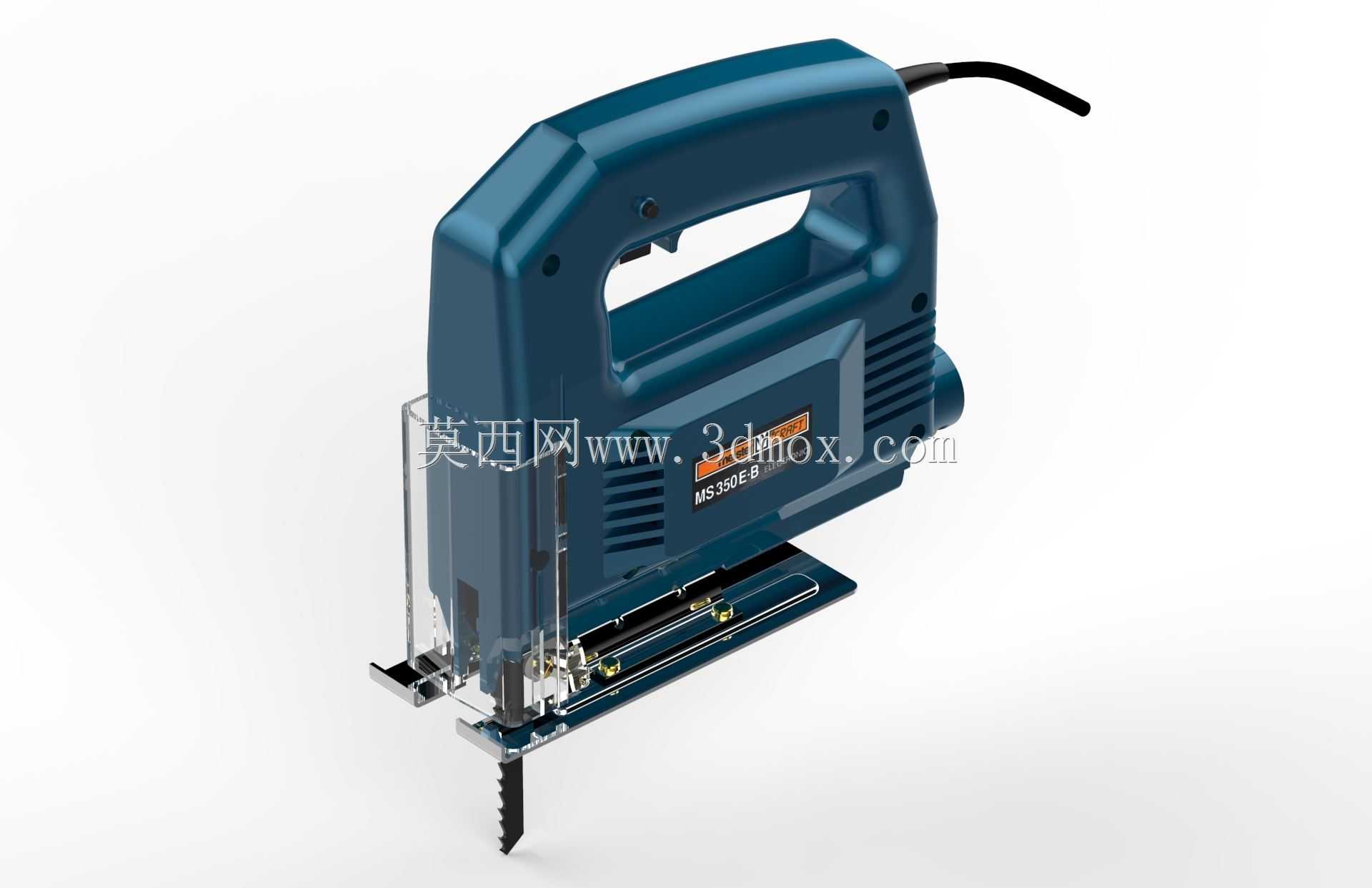

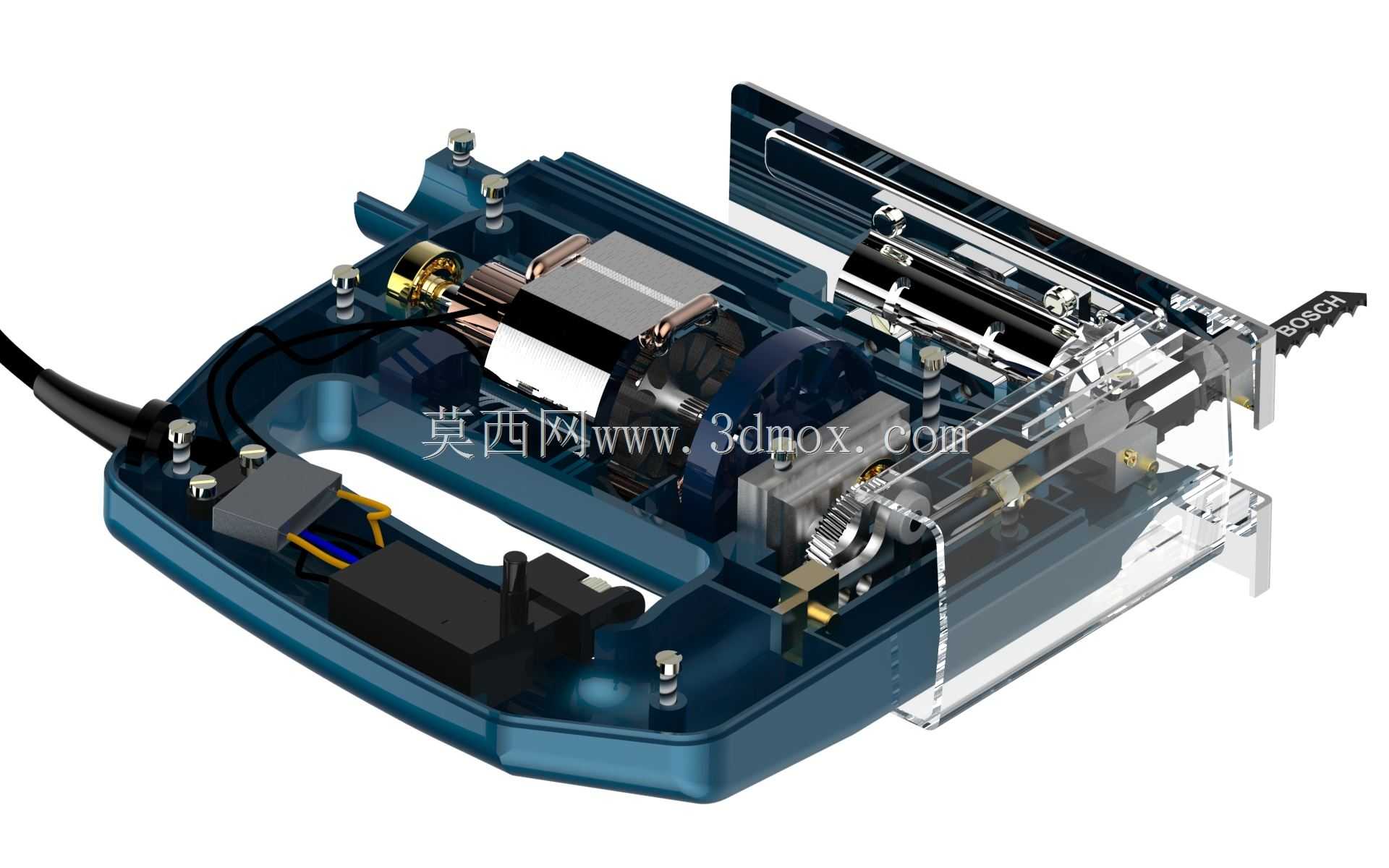

这款手持曲线锯是面向家装施工、小型加工场景开发的便携式电动切割设备，核心应用场景覆盖家装木工板材裁切、金属薄板下料、装饰型材修边、DIY手工构件加工等领域，能够在狭窄作业空间内完成直线、曲线、不规则轮廓的锯切作业，弥补了大型台式切割设备无法灵活移动、难以加工复杂内轮廓的短板。设备实际用途聚焦于小批量、多工况的灵活切割需求，在木工作业中可完成密度板、实木板、胶合板的曲线开孔与轮廓裁切，适配家装吊顶造型、家具异形构件加工；在金工作业中更换对应锯条后，可完成薄铝板、彩钢板、薄壁型材的裁切作业，也可用于塑料、复合材料等非金属材质的切割加工。产品功能特性围绕手持作业的实用性设计，机身采用符合人体工学的D型握持结构，握持区域做了贴合手掌弧度的曲面处理，长时间作业不易产生握持疲劳；机身前端设置透明防护挡板，既可以阻挡锯切过程中产生的碎屑飞溅，又不会遮挡锯条与加工标线的对位视线，保障作业精度与操作安全；底部设置可调节角度的金属底板，能够根据加工需求调整倾斜角度，完成0到45度范围内的斜切作业，适配不同角度的拼接加工需求；锯条快换结构无需额外辅助工具，即可快速完成不同齿距、不同材质锯条的更换，适配不同加工材质的锯切需求。产品设计思路围绕便携性、易用性、安全性三个核心维度展开，整体结构将驱动电机、传动结构、握持手柄整合为紧凑的一体化机身，在保障内部结构强度的前提下尽可能压缩机身整体尺寸，降低设备整体重量，适配单手握持作业的负载要求；内部传动结构采用偏心轮传动设计，将电机的旋转运动转化为锯条的上下往复锯切动作，传动路径短、动能损耗低，同时在传动区域设置减震缓冲结构，降低锯切过程中的机身震动，提升作业时的操控稳定性；机身侧面设置多组散热格栅，能够在设备持续作业时快速导出电机工作产生的热量，避免电机过热导致的性能衰减与寿命缩短，延长设备连续作业时长。外形尺寸与安装边界方面，这款曲线锯整体机身长度控制在240毫米左右，握持区域最高处距离底板高度为180毫米，机身最大宽度为80毫米，紧凑的尺寸能够在宽度不足100毫米的狭窄空间内完成作业；底部金属底板的长宽尺寸为120毫米*70毫米，作业时底板完全贴合加工材料表面即可保障锯切稳定性，无需额外预留大面积的安装固定空间；电源线从机身尾部引出，出线位置做了防弯折护套设计，作业过程中电源线不会干扰锯切路径，适配不同方向的走刀操作。
