工业级方形带侧接料口钢制料斗结构设计

该料斗主要应用于矿山、建材、粮食加工、散料转运等行业的散状物料中转输送环节，常布置在筛分设备、破碎设备、输送设备的上下衔接工位，承担物料的汇集、导流、暂存与均匀给料功能，可适配粉状、颗粒状、小块状等多种形态的散料输送工况，能够有效避免散料转运过程中的撒漏、偏析、堵料问题，是散料处理生产线中衔接上下游工序的核心导流构件。

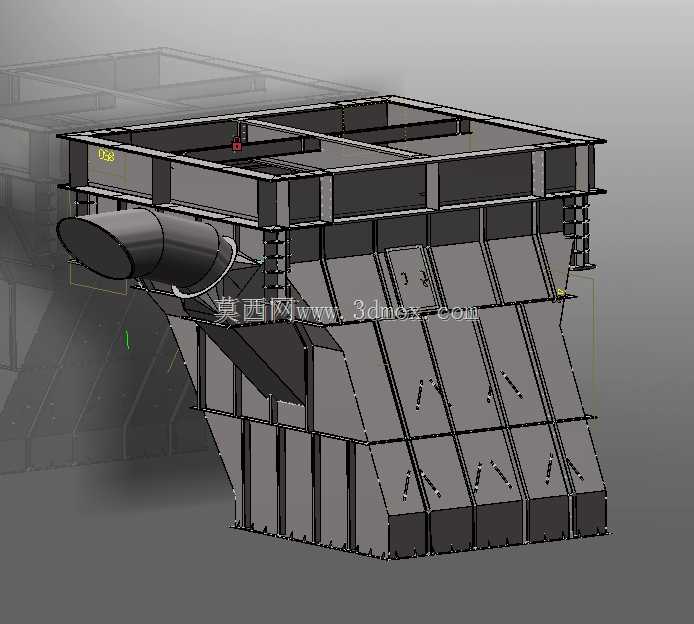

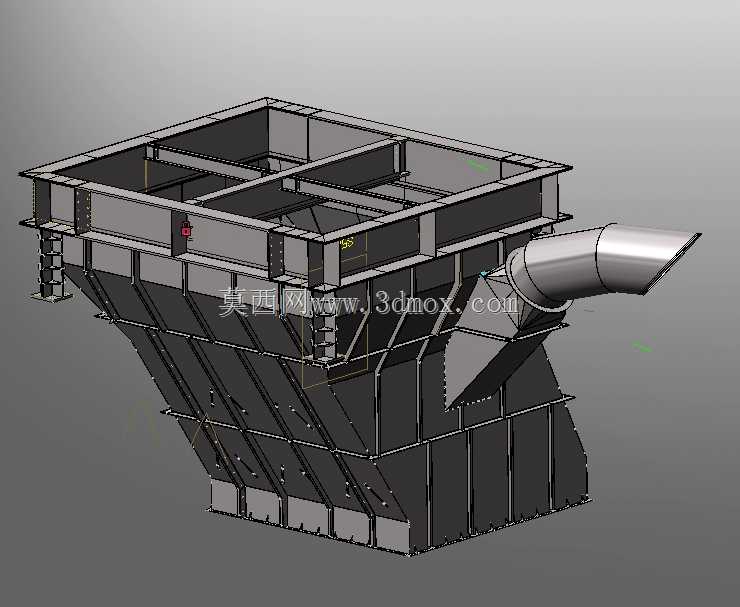

该料斗整体采用上宽下窄的方锥形主体结构，顶部设置方形法兰安装边，法兰边下方布置多道横向加强筋与纵向加强肋，沿锥面斜向均匀排布竖向加劲板，整体采用钢板焊接成型，能够承受满仓物料的垂直载荷与侧压力，避免长期受料后出现锥面变形、焊缝开裂的问题。料斗侧部设置斜向伸出的圆形接料管道接口，可对接外部来料管道或旁侧补料管路，实现多方向来料的汇集，接口处采用圆弧过渡结构与锥斗主体平滑连接，能够减少物料下落过程中的冲击磨损，避免物料在转角处出现积料堵卡的问题。

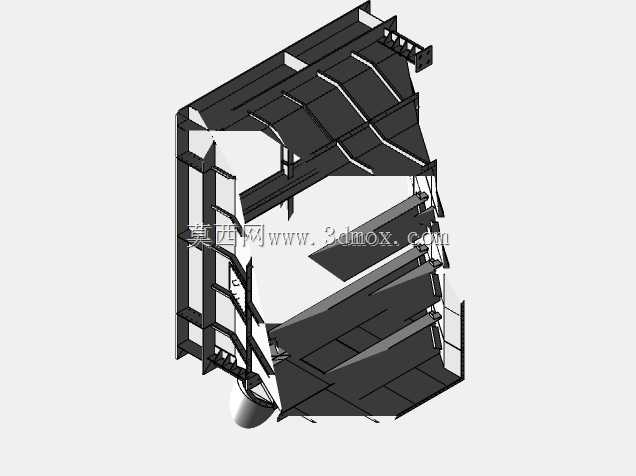

设计过程中充分考虑散料的流动特性，锥面倾斜角度根据散料的安息角进行匹配设置，确保物料能够依靠自重沿锥面顺畅下滑，不会在斗壁产生粘附堆积；内部设置十字形分流隔板，将顶部进料区域划分为四个独立的导流腔，能够对下落的物料进行分流梳理，避免物料集中冲击斗壁局部区域，同时减少物料下落过程中的扬尘，让物料能够均匀落入下方的出料口或输送设备上。

安装边界方面，顶部方形法兰边预留均匀排布的螺栓连接孔，可直接与上方料仓、设备出料口进行法兰对接，安装时需保证法兰面的水平度，避免料斗倾斜导致物料偏流；侧部圆形管道接口可通过焊接或法兰连接的方式对接外部来料管路，接口角度与锥面保持平滑过渡，减少物料流动阻力；底部出料口可根据下游输送设备的进料尺寸进行适配对接，整体结构紧凑，可直接嵌入现有散料处理生产线的衔接工位，无需对周边设备进行大幅改造，适配性较强。斗体外部的加强结构均采用标准化型钢焊接，后期维护过程中可针对磨损严重的局部区域进行补焊或贴板更换，有效延长设备的整体使用寿命，降低生产线的运维成本。
