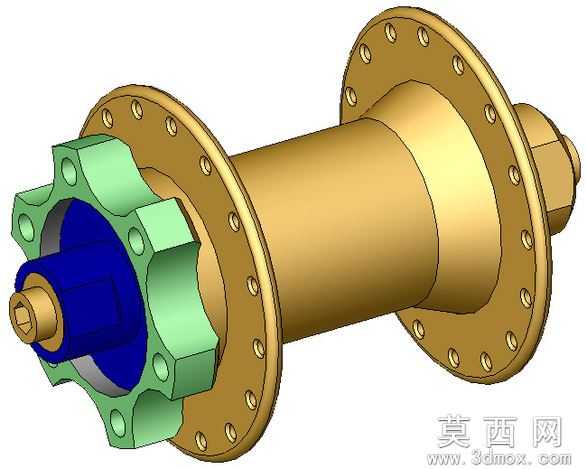

山地自行车前轮毂SolidWorks结构设计模型

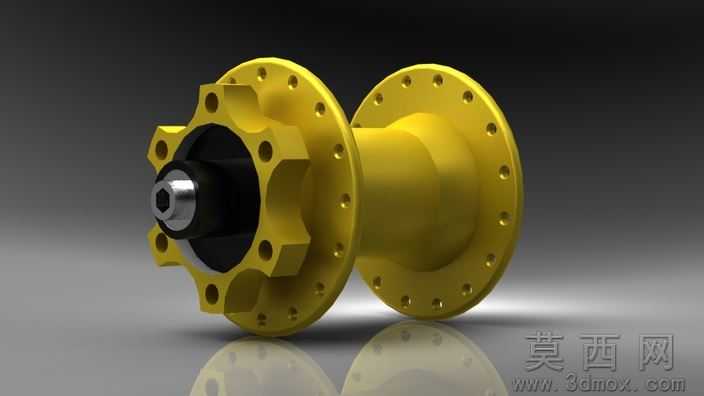

本模型为山地自行车前轮毂三维结构设计，建模阶段以实际山地越野骑行的载荷需求为核心基准，首先完成花鼓主体、法兰盘、轴芯安装位、轴承座的基础轮廓草绘，通过拉伸、旋转、布尔运算完成主体结构搭建，再对法兰盘辐条孔、碟刹安装座的六螺栓定位孔进行阵列特征处理，逐一添加孔位倒角、安装槽让位、轴肩定位等细节特征，全程保证特征参数可编辑，方便后续根据不同轮组规格调整孔距、法兰直径等核心尺寸。参数设计上严格匹配山地车通用规格，采用35毫米标准轴承适配座，搭配16毫米铝轴安装位，六螺栓碟刹安装孔位遵循国际通用碟刹盘定位标准，两侧法兰盘的辐条孔角度、孔位间距经过力学优化，可适配常规山地车辐条编圈需求，整体结构经过5年实际骑行测试验证，可承受越野场景下的颠簸冲击、侧向受力与制动载荷，不存在结构干涉或强度不足的设计缺陷。渲染材质环节针对不同部件做了区分处理，花鼓主体采用阳极氧化金色铝合金材质，调整金属粗糙度、反射率参数还原硬质铝氧化后的细腻金属质感，轴芯锁紧部位采用发黑高强度钢材材质，添加细微使用纹理模拟金属部件的真实质感，轴承密封位采用黑色橡胶材质，调整漫反射参数还原橡胶的哑光质感，场景内添加地面反射效果与柔和侧光，突出轮毂的结构层次与金属部件的光影质感。结构原理上，该前轮毂为六螺栓碟刹专用规格，通过两侧法兰盘的辐条孔连接辐条与车圈，中部轴承座内装入标准轴承后穿入前轮轴固定在前叉上，骑行时花鼓壳体绕轴芯顺滑转动，碟刹安装位固定刹车盘，制动时夹器夹紧刹车盘即可实现轮组减速，整体结构集成了转动承载、辐条固定、碟刹安装三大核心功能，结构紧凑无冗余设计。软件兼容方面，模型提供SolidWorks2008原生格式，可直接在SolidWorks2008及以上版本中打开编辑特征参数，同时附带STL通用格式文件，可导入UG、Pro/E、CATIA等主流三维软件进行结构查看、有限元分析，也可直接导入切片软件用于3D打印样件验证，不存在特征丢失、破面等兼容性问题。研发教学应用层面，该模型可作为自行车零部件设计的教学案例，帮助学习者理解花鼓类回转零件的建模思路、参数化设计方法与装配逻辑，也可作为山地车轮组改装、定制花鼓研发的基础参考模型，还可用于机械制图课程的测绘练习、三维建模课程的实例教学素材，帮助学习者掌握机械结构设计中载荷校核、标准件适配的核心思路。
