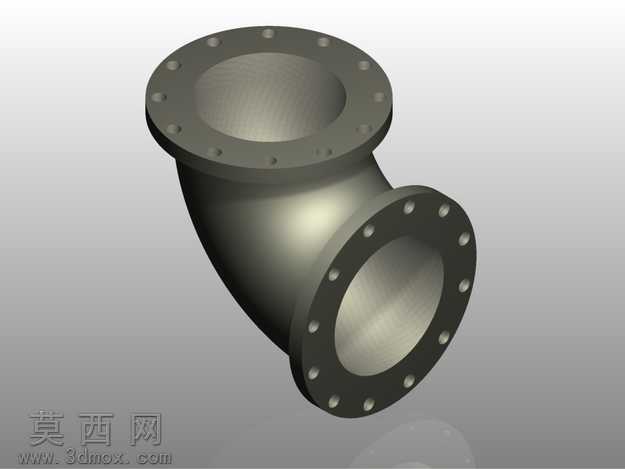

10英寸标准90度法兰连接球墨铸铁弯头

本模型为10英寸公称直径的90度法兰式弯头，建模过程严格遵循ANSI/AWWA C110/A21.10标准的尺寸规范，首先通过二维草图绘制弯头的中心流道曲率轨迹，确定弯头的弯曲半径符合标准要求的水力工况参数，再通过旋转特征生成弯头的主体流道结构，保证内壁光滑过渡无突变，避免流体输送过程中产生过大的局部阻力损失。两端法兰结构单独建模，按照标准要求的螺栓孔分布圆直径、螺栓孔数量、孔径尺寸、法兰厚度、密封面凸台尺寸逐一绘制特征，每个螺栓孔采用圆周阵列方式生成，保证孔位的角度公差符合装配要求，法兰与弯头主体的过渡区域做圆角处理，降低应力集中风险。材质设定为球墨铸铁，渲染时赋予模型哑光铸铁质感，表面做细微的铸造肌理效果，法兰密封面设置略高于主体的金属光泽度，区分加工面与非加工面的视觉差异，整体渲染采用柔和的工业产品布光，清晰展现法兰的螺栓孔分布、弯头的弧度结构、壁厚过渡细节。设计过程中重点核对了管件的公称压力对应的壁厚参数，保证模型的结构尺寸完全匹配实际球墨铸铁管件的生产要求，两端法兰的密封面形式为突面结构，适配常规的橡胶垫片密封安装场景，弯头的流向标识在模型外侧做了隐性的结构对应，保证安装时可快速识别介质流向，避免装反影响管路系统运行。建模时对所有的锐边做了符合铸造工艺要求的倒角处理，还原真实铸件的工艺特征，避免出现不符合生产实际的尖锐结构，模型的各部分特征参数均可直接导出用于生产参考、管路装配干涉检查、管线系统排布模拟等场景，结构完整无缺失特征，各部分比例协调，完全还原标准90度法兰弯头的真实形态。
