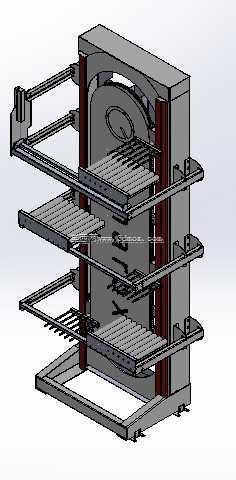

垂直循环多层托盘立式物料输送设备

这款立式输送设备主要面向生产车间层间物料转运、立体仓储单元出入库接驳、自动化产线垂直方向工位流转场景设计，可适配电子元器件装配、轻工产品包装、小型零部件加工等多类生产场景，解决传统平面输送占用横向场地面积大、多层车间物料周转依赖人力或货梯效率低下的痛点，能够在有限的占地空间内实现多批次物料的同步垂直输送，大幅提升厂房垂直空间利用率。设备采用立式框架承载结构，整体以落地式安装为基准，底部设置整框式支撑底座，安装时仅需保证底座与地面水平固定，预留周边检修操作空间即可完成部署，无需额外搭建复杂的支撑架构，适配多数标准工业厂房的层高与地面承重要求。设备核心采用循环回转输送结构，多组输送托盘沿垂直布置的回转轨道做闭环循环运动，每组托盘采用辊条式承载面设计，既可以平稳承载箱装、托盘装的规整物料，也能够配合上下游输送线实现物料的自动滑入与滑出，无需额外设置复杂的移栽对接机构，降低产线对接的改造成本。两侧设置的竖向导向立柱采用对称布置结构，为回转运行的托盘提供全程导向支撑，避免托盘运行过程中出现偏摆、晃动，保证物料输送过程的稳定性，即使承载一定重量的工件也能保持平稳运行，不会出现物料滑落的问题。设计过程中充分考虑了设备的运行可靠性与维护便捷性，框架结构采用模块化拼接设计，各部件连接位置预留标准安装接口，便于现场组装与后期易损件的更换；托盘间距根据常规工业物料的包装尺寸做合理规划，既保证单次循环的输送容量，也避免托盘间距过小导致物料放置、取出时出现干涉。设备的运行轨迹经过优化，回转位置的过渡曲线平滑，能够降低托盘运行到上下端回转位置时的冲击，延长设备整体使用寿命，同时运行过程噪音更低，适配车间内长时间连续运行的使用需求。该设备可根据实际产线的输送节拍调整运行速度，既可以配合高速自动化产线实现快速物料流转，也可以适配低速仓储场景的平稳输送需求，对接不同高度的进出料工位时，可根据现场工位高度调整对应进出料位置的托盘停靠精度，保证物料对接顺畅，无需人工反复调整物料位置，进一步降低一线操作人员的劳动强度，提升生产流转环节的整体自动化水平。
