加长款镀锌合页铰链结构设计

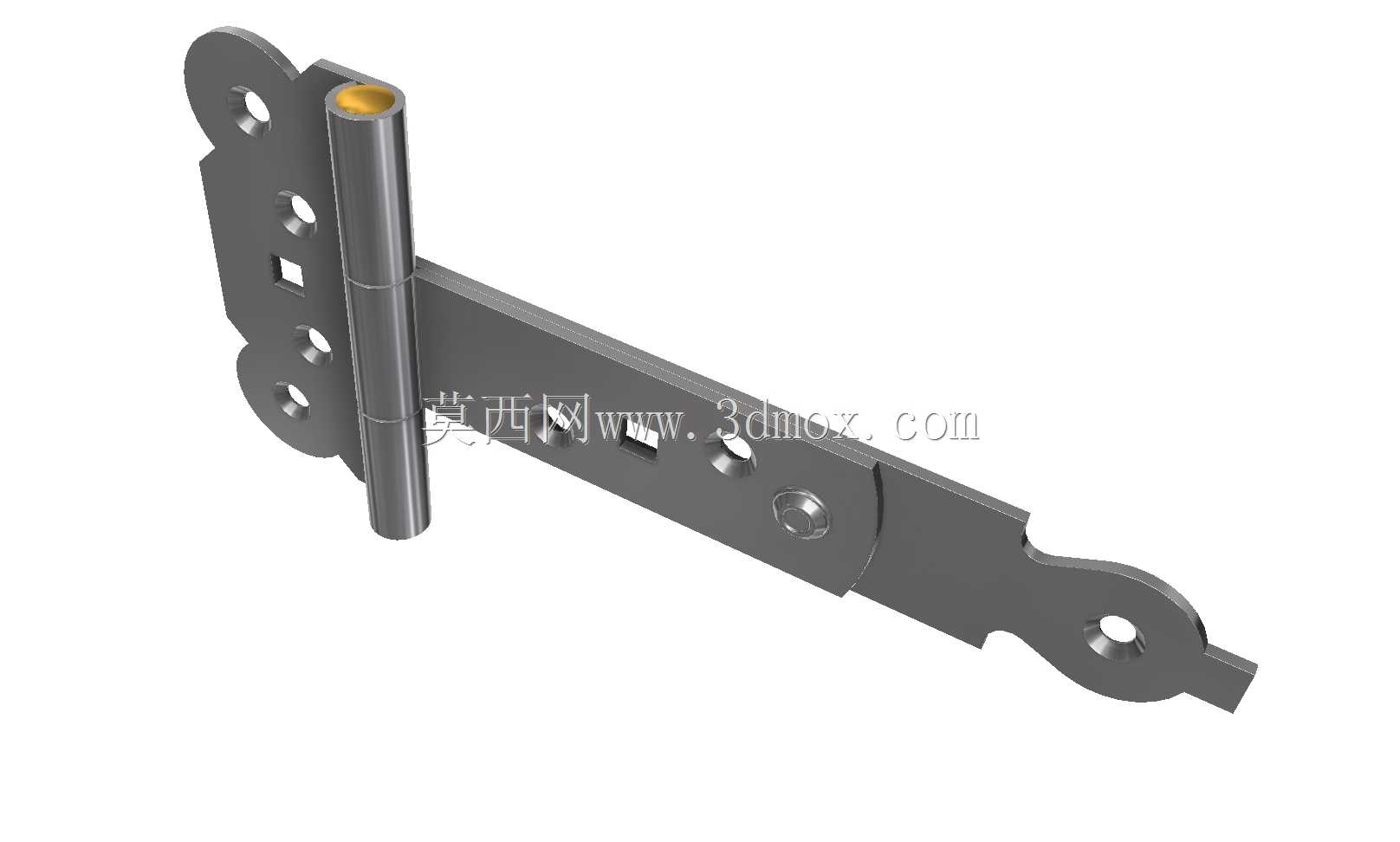

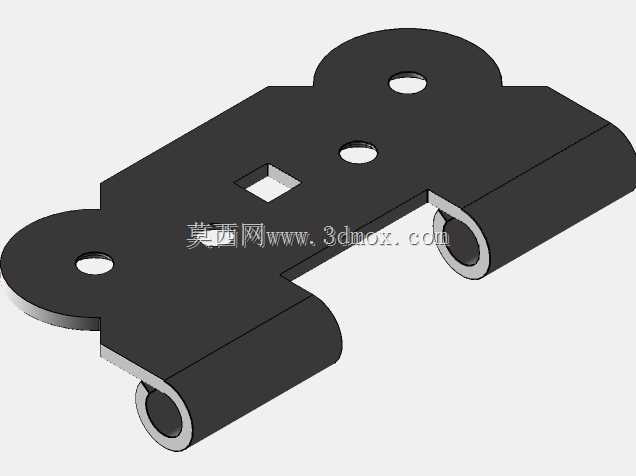

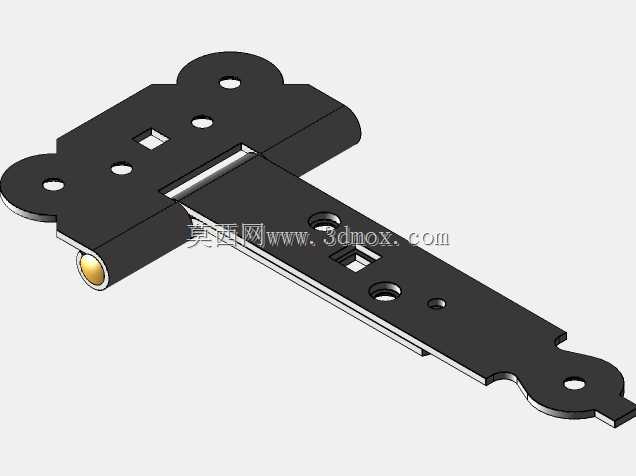

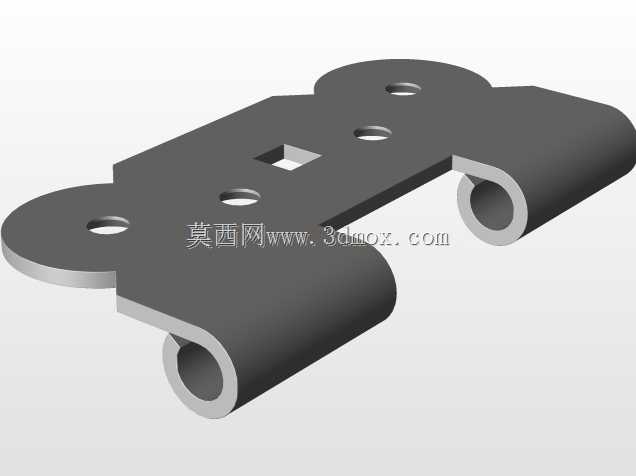

这款镀锌铰链主要应用于庭院大门、仓储重型木门、工业设备防护门、户外围栏门等需要大承重开合连接的场景，作为门扇与门框之间的核心转动连接件，它承担着承载门扇重量、保障门扇顺畅开合、限制门扇轴向窜动的核心作用，能够在长期户外暴露、频繁开合的使用环境下保持稳定的连接性能，避免门扇下垂、开合卡滞、锈蚀咬死等常见五金失效问题。从功能特性来看，这款铰链采用不对称的加长页片设计，其中一侧页片为多安装孔的花边结构，适配门框侧的多点位固定需求，能够将门扇重量均匀分散到多个安装固定点上，降低单个安装点位的受力载荷，避免长期使用后固定点松动、门框基材被拉裂的问题；另一侧为加长直型页片，适配门扇侧的长条状安装区域，页片上预留了不同规格的安装孔位，包含圆形螺丝过孔、方形定位孔以及沉头安装位，既可以适配普通自攻螺丝的安装固定，也可以配合方颈螺栓实现防转定位安装，满足不同材质门扇的安装需求，无论是木质门扇、金属框架门扇还是复合材质门扇都能找到适配的固定点位。中间的转轴部分采用一体卷制的筒状轴套结构，轴套内部预留了润滑脂存储腔，顶部的注油孔可以定期加注润滑脂，降低转轴转动时的摩擦阻力，即使在长期无维护的使用场景下，也能减少转动磨损，延长铰链的整体使用寿命，轴套与页片之间采用加强过渡结构，避免开合受力时轴套与页片连接处出现应力断裂。在设计思路上，这款铰链充分考虑了重型门扇的受力特点，整体页片采用等强度变截面设计，在转轴受力集中区域做了加厚处理，向页片末端逐渐过渡到常规厚度，既保证了核心受力区域的结构强度，又尽可能控制了整体重量，减少材料冗余。镀锌的表面处理工艺能够在铰链表面形成致密的防护层，抵御户外环境下的潮气、雨水、粉尘侵蚀，避免铰链过早锈蚀，适配户外露天的使用场景。从安装边界尺寸来看，这款铰链总长度为207.5mm，转轴总高度为100mm，安装时需要在门框侧预留对应花边页片的安装区域，保证多个固定孔位都能有效贴合基材表面，门扇侧需要保证直页片的安装平面度，避免页片悬空导致受力不均；转轴的配合间隙经过精准设计，既保证转动时无明显旷量，又不会因为加工误差导致转动卡滞，安装时需要保证上下同轴的两个铰链转轴中心处于同一条垂直线上，避免门扇开合时出现别劲的问题，页片上的不同孔位可以根据现场安装的实际需求选择对应的固定点位，不需要额外在页片上钻孔，降低现场安装的加工难度，同时也避免自行钻孔破坏铰链的镀锌防护层，影响防锈性能。
