推拉肘节式快速夹紧拨动推夹结构

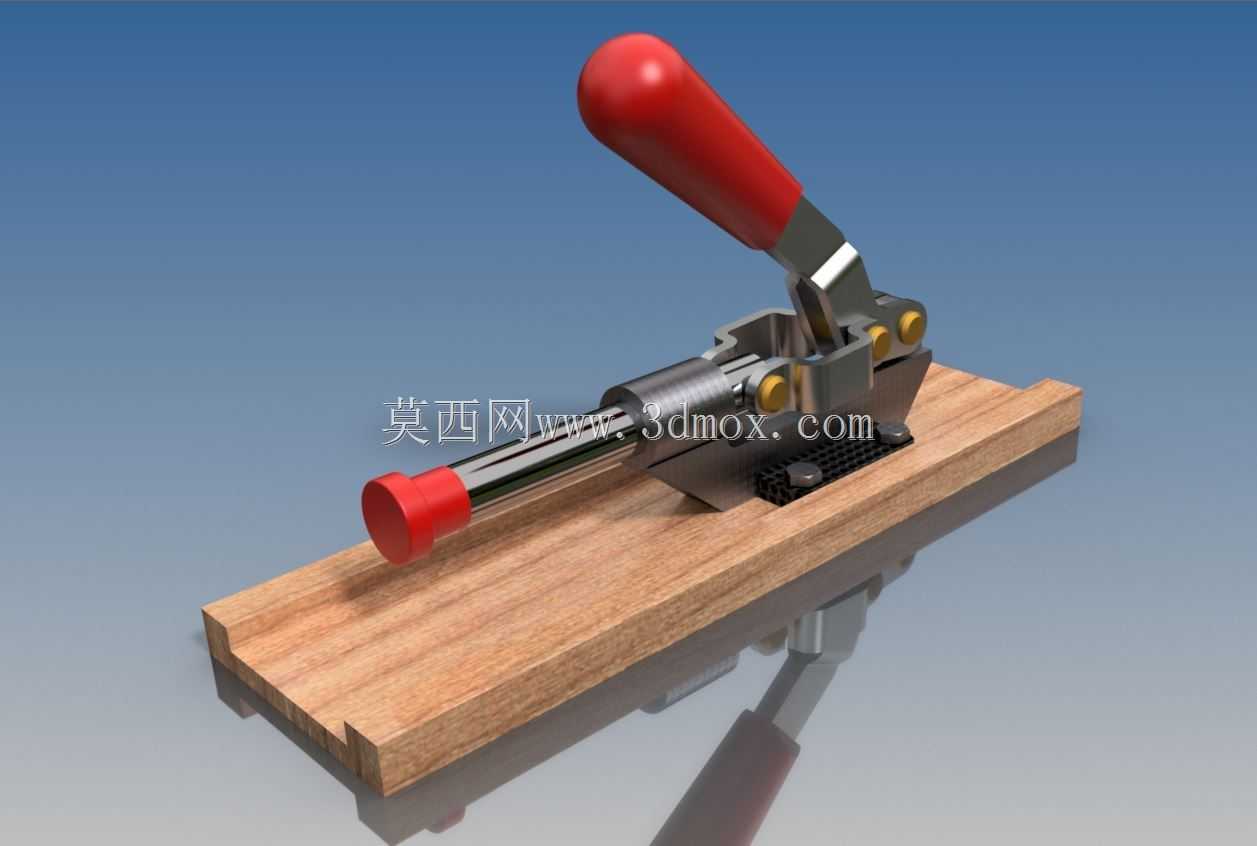

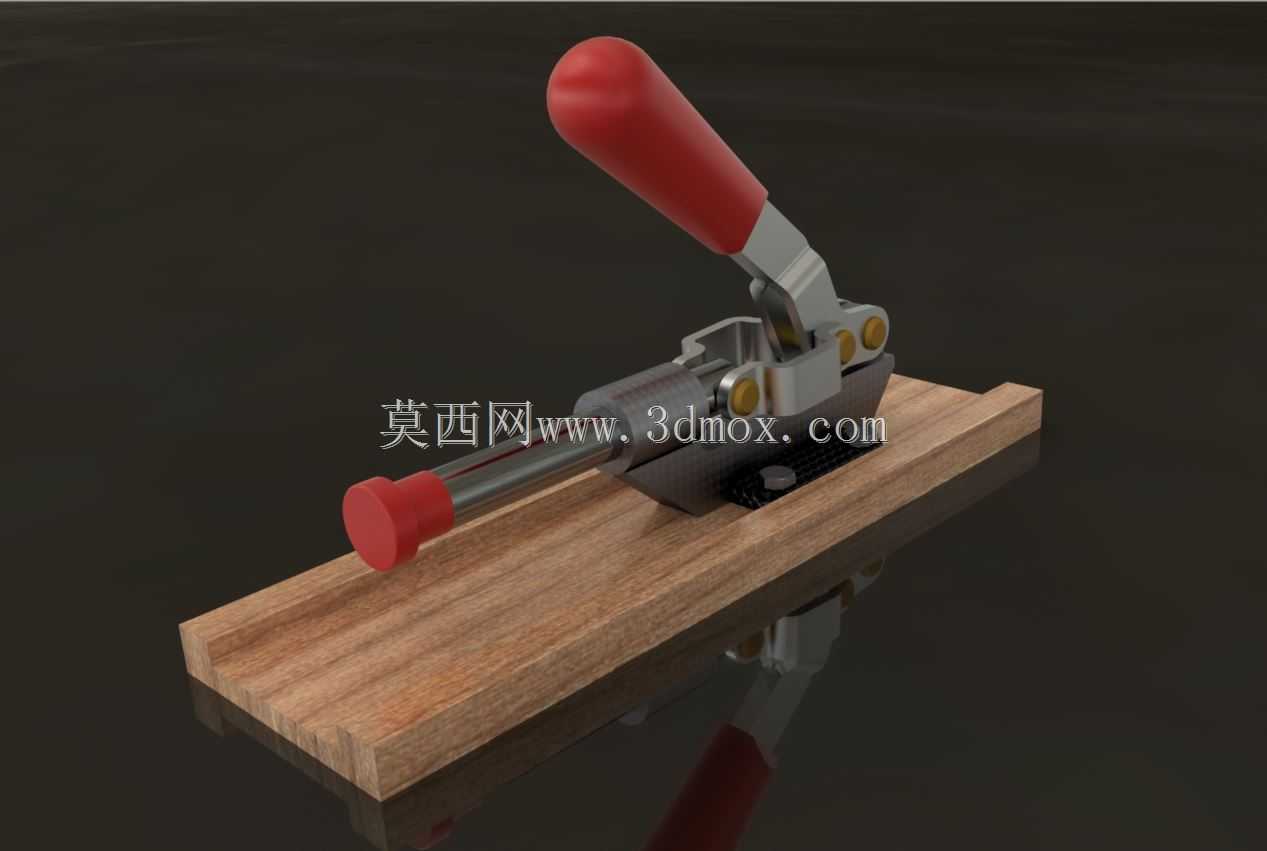

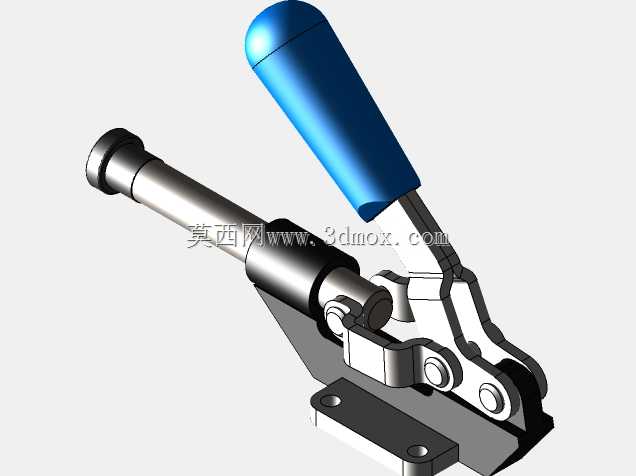

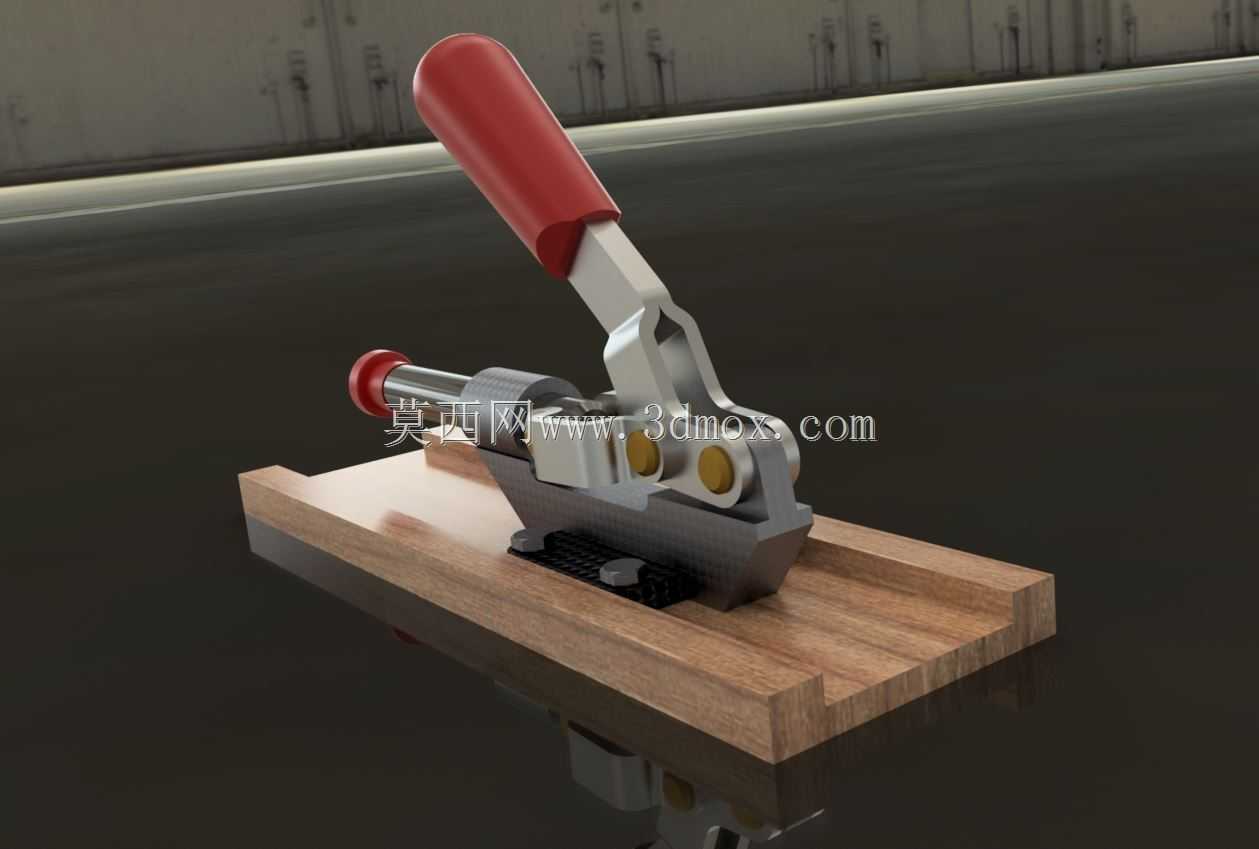

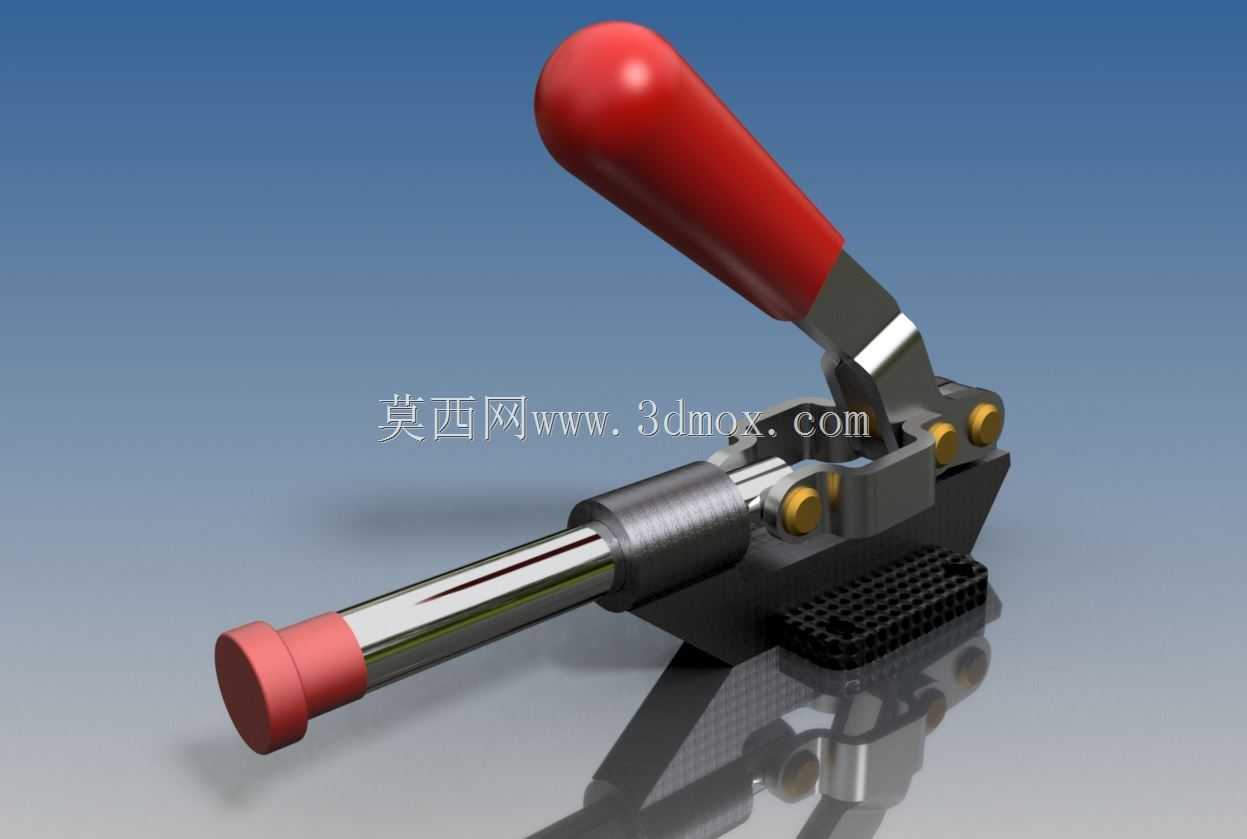

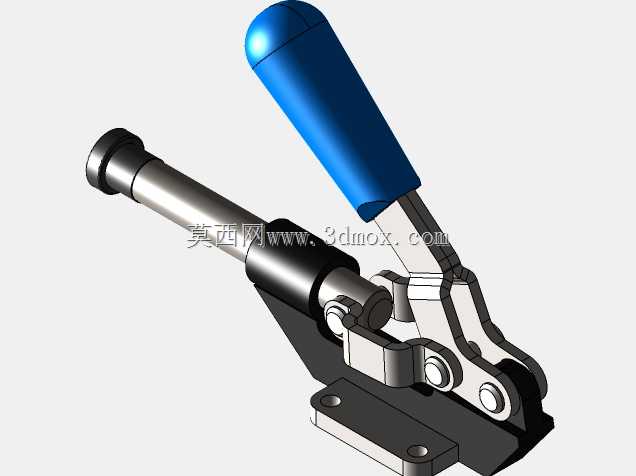

这款推拉肘节式推夹是工装夹具领域应用十分广泛的快速压紧构件，在木工拼合作业、小型工件铣削定位、电子元器件组装固定、板材粘接压紧、五金小件焊接定位等场景中都能见到它的身影，它能够在极短的操作行程内完成工件的夹紧与松脱，大幅降低反复装夹工件的操作耗时，适配小批量多工位的加工作业需求，也能在简易自动化产线的定位工位中作为末端压紧执行件使用，无需复杂的动力源接入，纯机械结构即可提供稳定可靠的夹紧力。该推夹采用柱塞机构实现正向直线动作输出，核心的肘节连杆结构在夹紧到位后会进入机械死点位置，即便承受加工过程中的振动载荷、工件反冲力，也不会出现意外松脱的情况，夹紧状态的稳定性远高于普通的螺旋压紧件。它的整体外形做了低轮廓设计，整体安装后突出安装基面的高度较低，不会在加工过程中与走刀路径、作业工具产生空间干涉，尤其适合安装空间高度受限的作业场景，既可以选择从侧面对工件施加抵紧力，也可以从工件端部施加轴向推力，能够适配不同形状、不同装夹方向的工件固定需求。在设计层面，这款推夹的操作手柄做了符合人体工学的弧形包覆设计，握持施力时手感顺滑，扳动行程的阻尼感均匀，单次扳动即可完成全程锁紧，操作力度经过匹配优化，长时间重复操作也不会产生明显的手部疲劳；前端的推杆做了可调节长度设计，能够根据不同的工件装夹厚度、安装距离调整伸出长度，适配不同的装夹间隙，推杆端部的软质抵接头能够避免刚性接触划伤工件表面，也能在夹紧时提供一定的缓冲余量，避免过度施力造成薄壁工件变形。在安装边界上，该推夹的底座预留了标准的沉头安装孔位，可以直接通过螺栓固定在木质工装板、铝合金型材机架、钢制工作台面上，安装孔的孔距符合通用快速夹具的安装尺寸规范，能够直接替换同规格的其他推拉式夹钳，无需重新加工安装孔位；整体结构的运动部件都做了间隙配合优化，活动关节处预留了润滑脂存储间隙，长期使用也不会出现卡滞、晃动的问题，推杆的直线运动同轴度控制精度较高，夹紧力的输出方向与安装基面保持平行，不会出现偏载导致的工件移位问题，能够为各类加工作业提供稳定、精准的工件定位保障。
