车用板翅式冷却散热装置结构设计

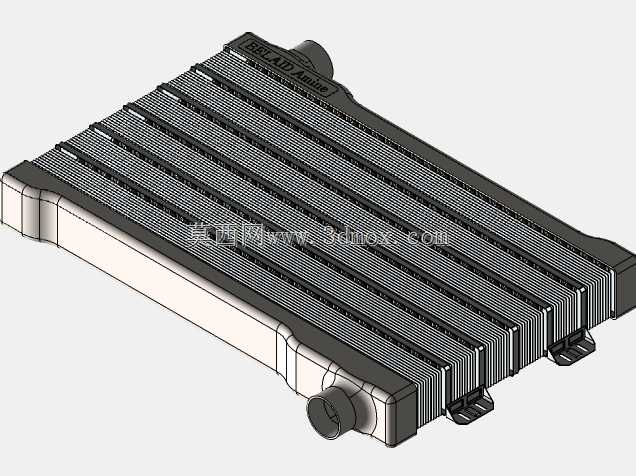

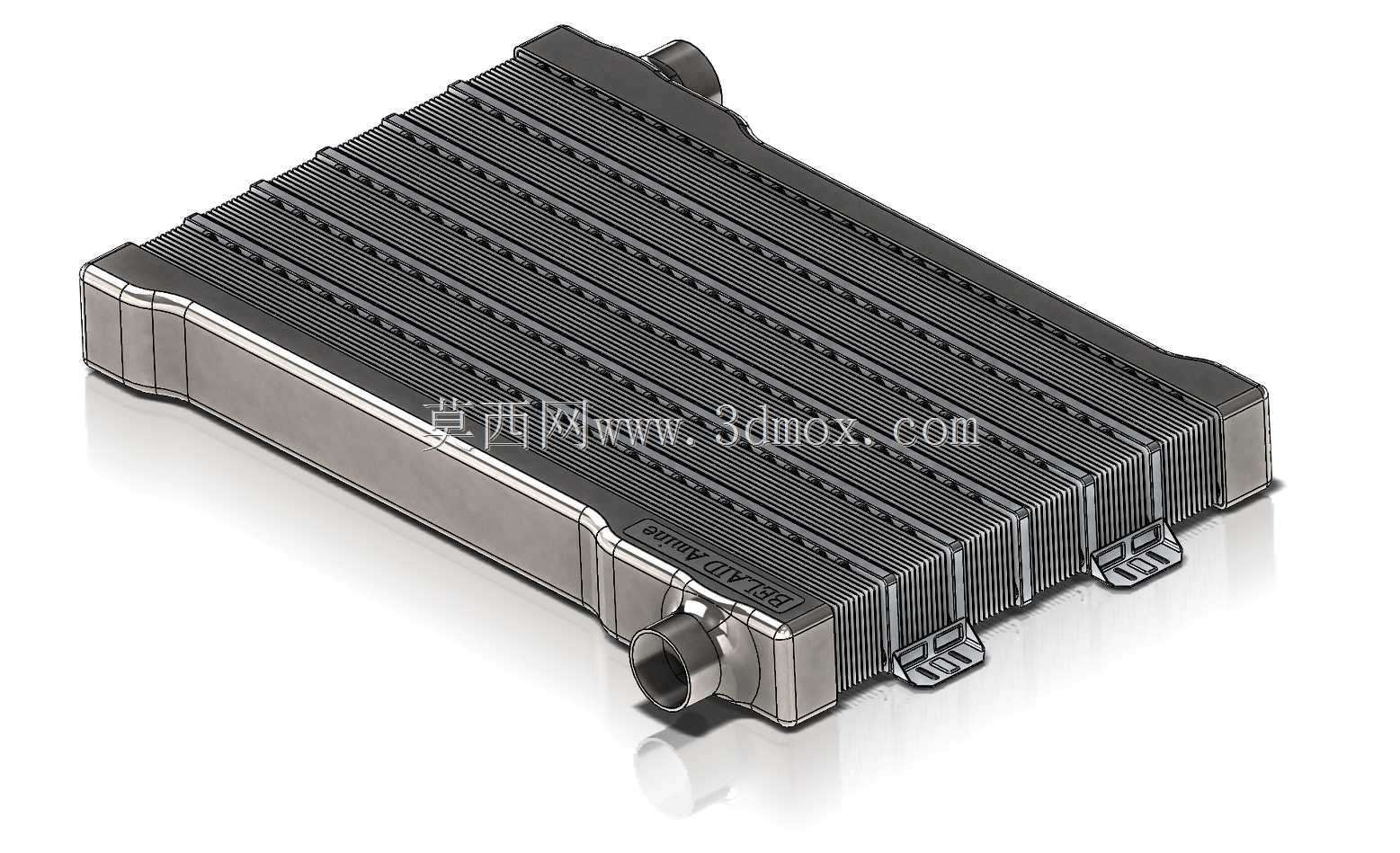

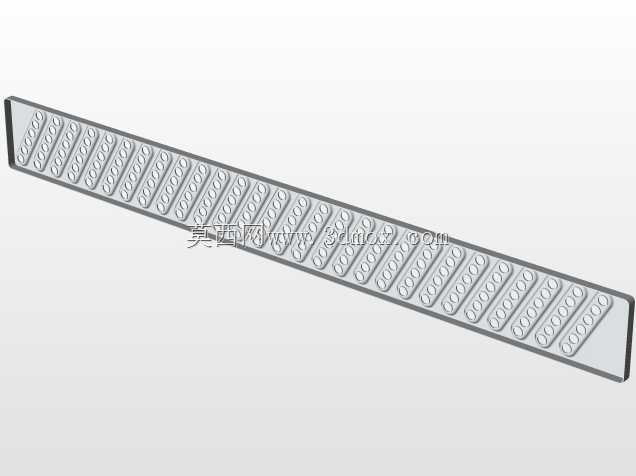

这款板翅式散热装置是内燃机热管理系统的核心换热部件，主要适配车用动力系统的冷却需求，同时可覆盖活塞式航空发动机、铁路机车、摩托车、固定式发电机组等多类动力场景的散热工况，承担着将动力单元做功过程中产生的多余热量快速导出、维持动力系统在合理温度区间稳定运行的关键作用。从实际应用场景来看，该类散热装置需要在车辆颠簸、高低温交变、带压流体循环的复杂工况下长期稳定工作，既要保证足够的换热效率，也要兼顾结构强度与安装适配性。从功能特性来看，该散热装置采用错流换热结构，芯体部分由多层平行排布的散热翅片与隔板交替叠合而成，翅片表面的细密导流结构能够大幅提升热交换接触面积，让流经芯体内部的高温冷却介质与外部流通的空气实现充分热量传递，快速降低介质温度；两侧集成的流体接口采用标准化管径设计，可直接与动力系统的冷却管路对接，接口周边的加强结构能够避免管路振动带来的连接松动问题；芯体侧边的安装支脚预留了标准安装孔位，可直接通过螺栓固定在动力舱的预设安装位上，无需额外设计转接支架。从设计思路来看，该结构优先平衡了换热效率与风阻特性，翅片的间距、波纹角度经过反复优化，既保证空气流通时能够充分接触翅片表面带走热量，又不会产生过大的通风阻力，避免增加前端冷却风扇的功耗；整体壳体采用轻量化高强度材质设计，在满足承压要求的前提下尽可能降低自身重量，适配交通工具轻量化的设计趋势；侧边的密封结构采用一体化压合工艺，避免冷热流体串流问题，提升长期使用的可靠性。从安装边界来看，该散热装置整体为规整的长方体构型，主体厚度控制在适配常规动力舱安装空间的范围内，两侧流体接口分别位于芯体同侧的上下位置，安装支脚向外延伸的尺寸经过精准核算，安装后不会与周边的管路、线束、其他附属部件产生干涉，整体安装拆卸流程便捷，便于后期的维护与清理。
