教学实训用两级展开式圆柱齿轮减速器

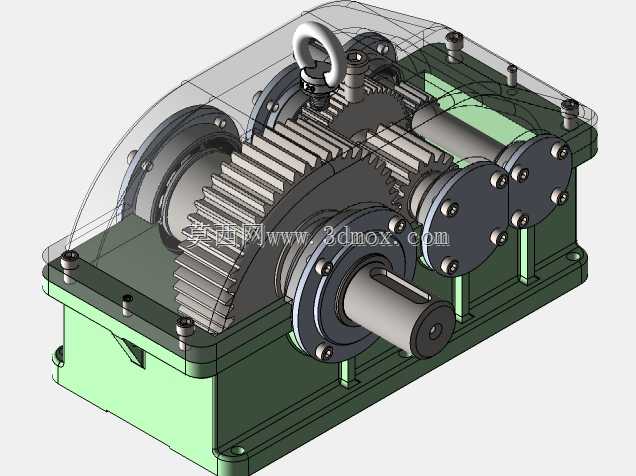

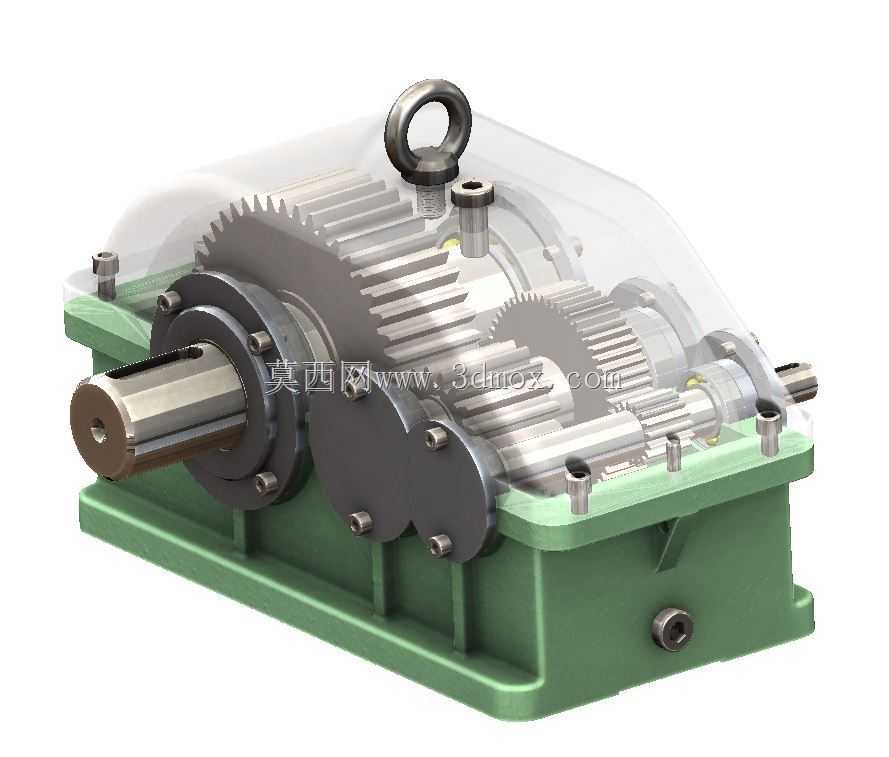

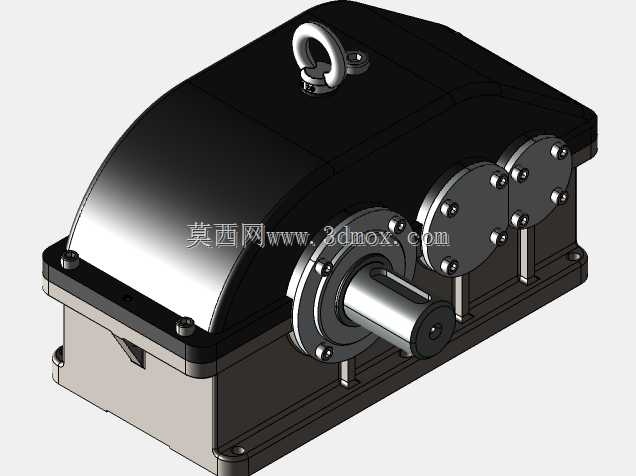

这款两级展开式圆柱齿轮减速器，是机械传动系统中应用极为广泛的动力传递装置，核心作用是匹配原动机与工作机之间的转速差，同时放大输出扭矩，让动力输出特性适配各类负载设备的运行需求。在实际工业场景中，这类减速器常配套用于输送生产线、轻工包装设备、小型物料提升装置、院校机械实训台架等场景，能够在输入轴高转速低扭矩的动力输入下，通过两级齿轮啮合传动，平稳输出低转速大扭矩的动力，保障下游工作机构稳定运行。从功能特性来看，该减速器采用直齿圆柱齿轮啮合传动，传动效率较高，结构承载能力强，日常维护便捷，箱体内腔预留了充足的润滑油存储空间，齿轮啮合过程中可通过油浴润滑实现持续散热与齿面减磨，顶部设置的吊环结构方便整机吊装转运，箱体结合面采用精密铣削加工，配合密封螺栓实现可靠密封，避免运行过程中润滑油渗漏。设计思路上，这款减速器采用两级展开式的齿轮布置结构，高速级小齿轮与输入轴同轴装配，中间轴承载两级传动的过渡齿轮，低速级大齿轮与输出轴配合，各级齿轮的中心距、齿宽、模数都经过严谨的载荷校核，既保证传动比精准符合设计要求，又能让各级齿轮的承载能力均匀匹配，避免出现单级齿轮过载失效的问题；箱体采用剖分式设计，上下箱通过定位销与连接螺栓紧固，既保证了装配过程中轴承、齿轮等内部零件的便捷安装，也能保障整机的刚性与同轴度精度。外形与安装边界方面，该减速器采用下箱体一体式安装底座，底座预留了标准化的安装螺栓孔位，可直接固定在配套的设备安装机架上，输入轴与输出轴均采用外伸式轴端设计，轴端加工有标准键槽，可通过联轴器、带轮等部件与原动机、工作机快速连接；整机外形规整，上部透明护罩可直观展示内部齿轮啮合状态，既满足工业场景的实用安装需求，也适配机械原理教学中的结构展示需求，安装时需注意预留输入、输出轴端的连接件装配空间，同时预留顶部透气塞、油位检测部件的操作空间，保障后期维护操作顺畅。
