火力发电厂朗肯循环热力系统结构模型

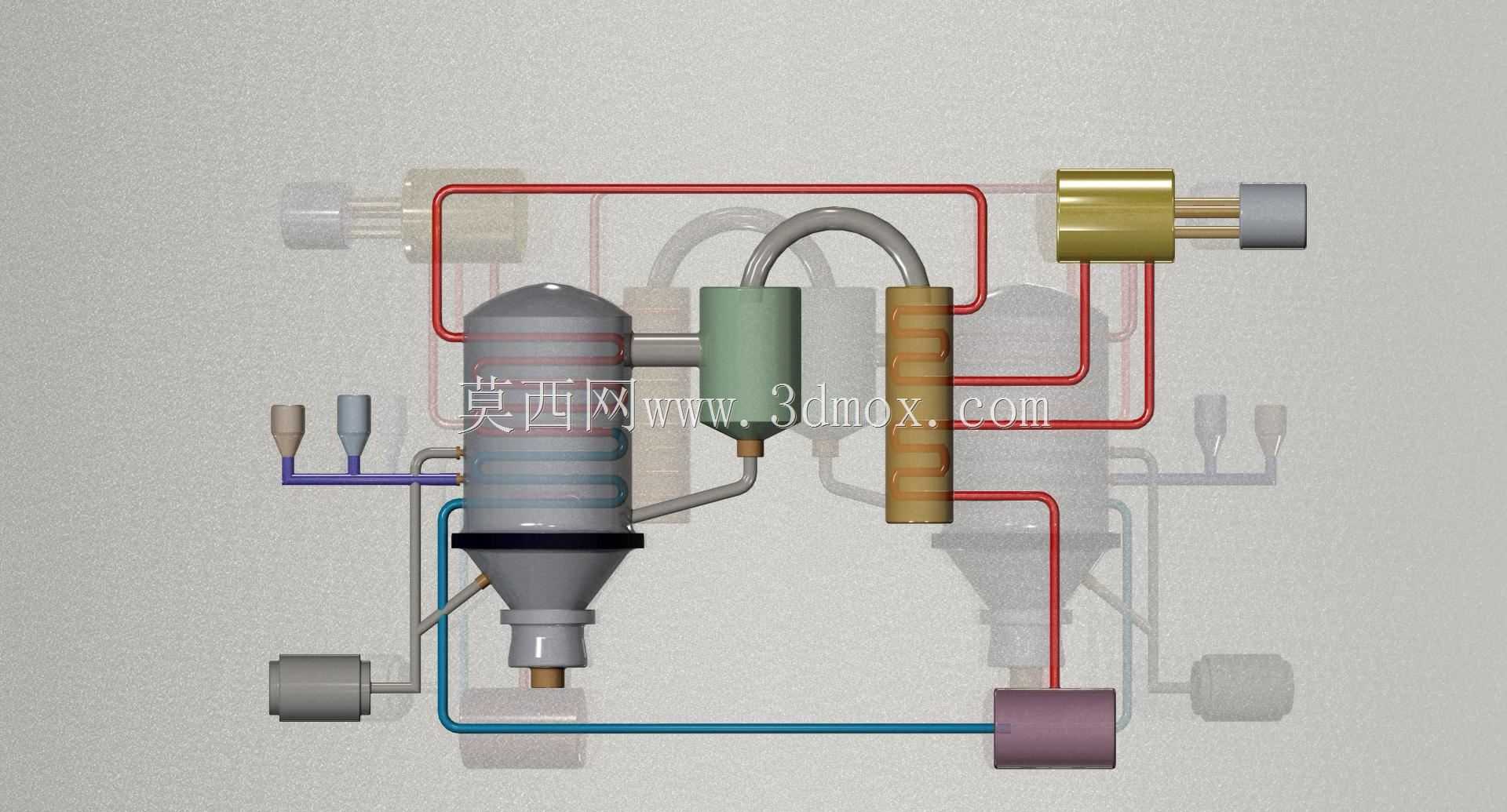

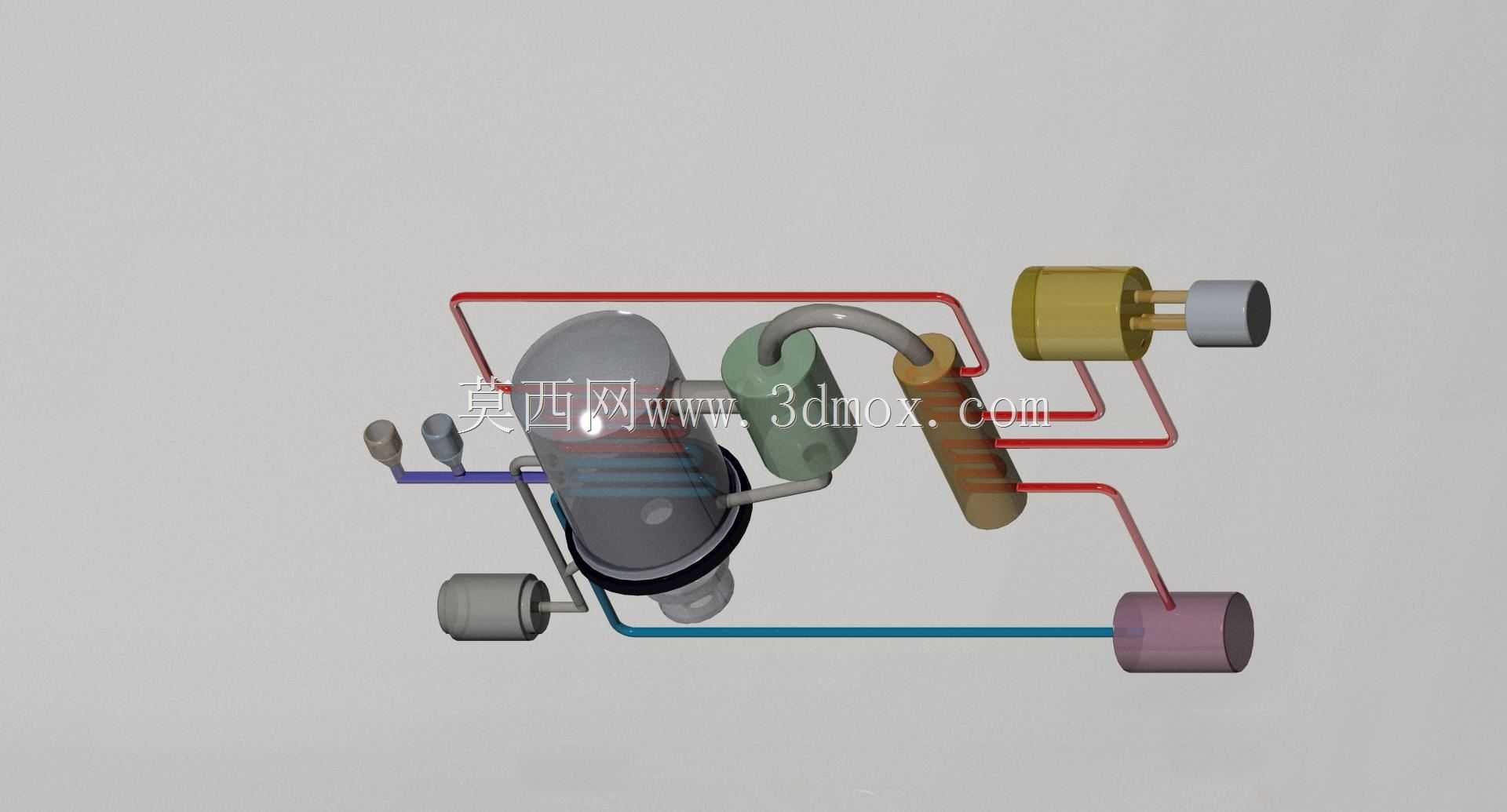

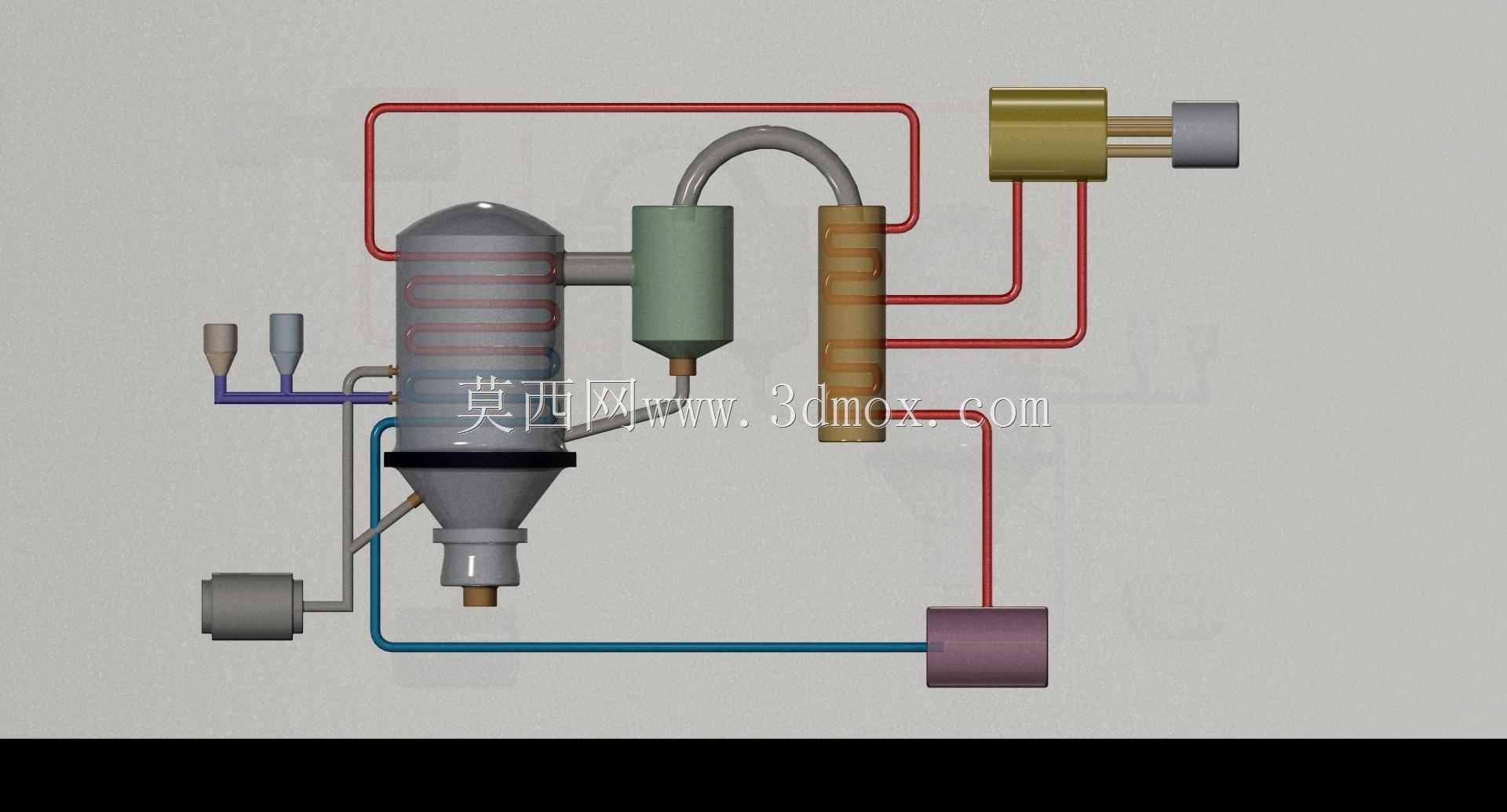

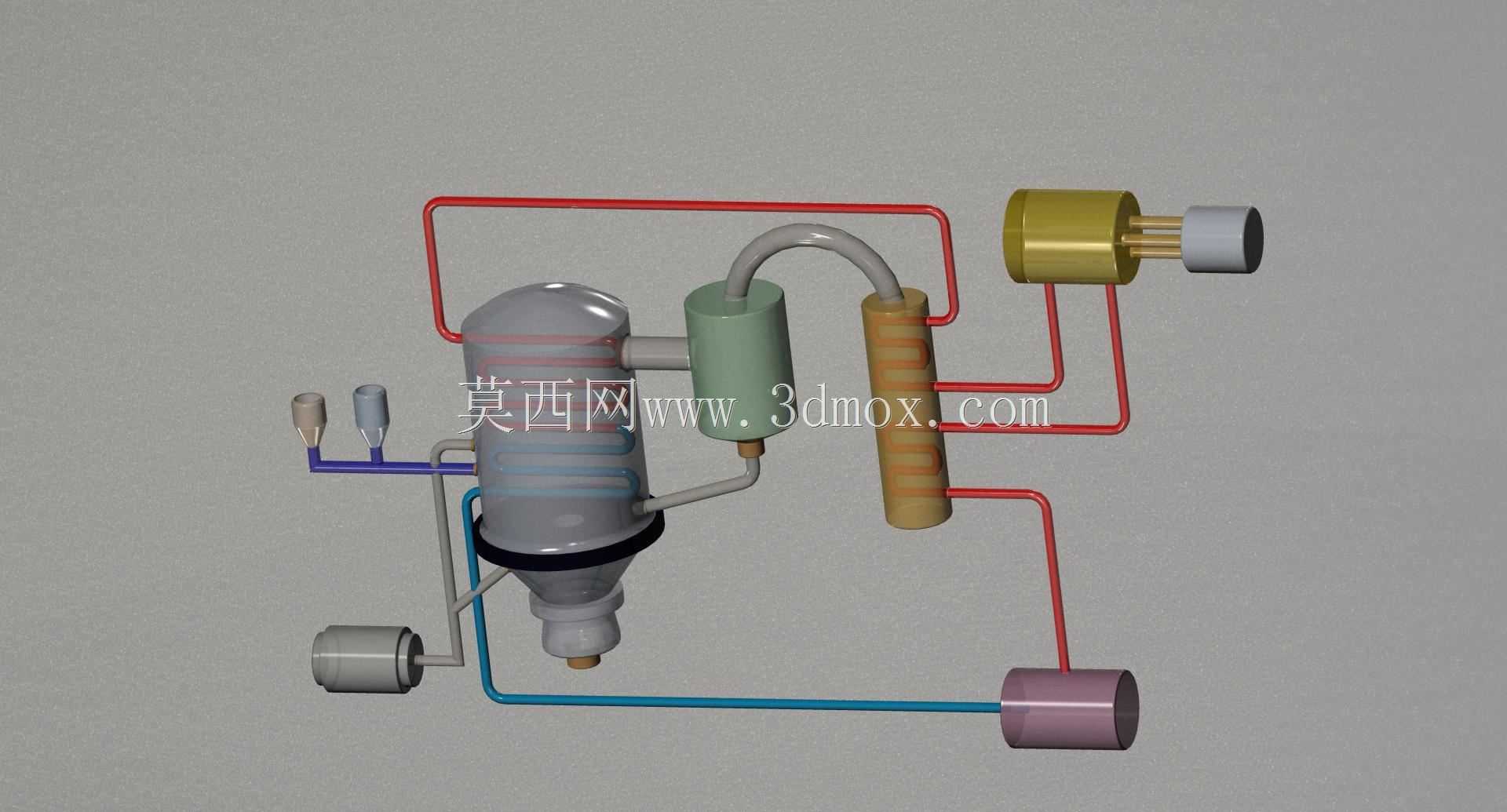

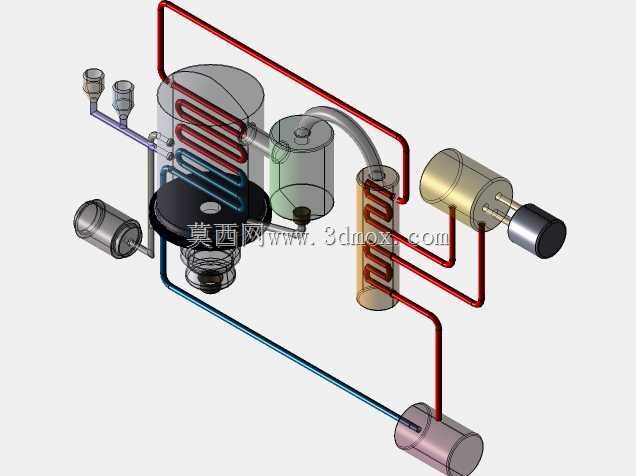

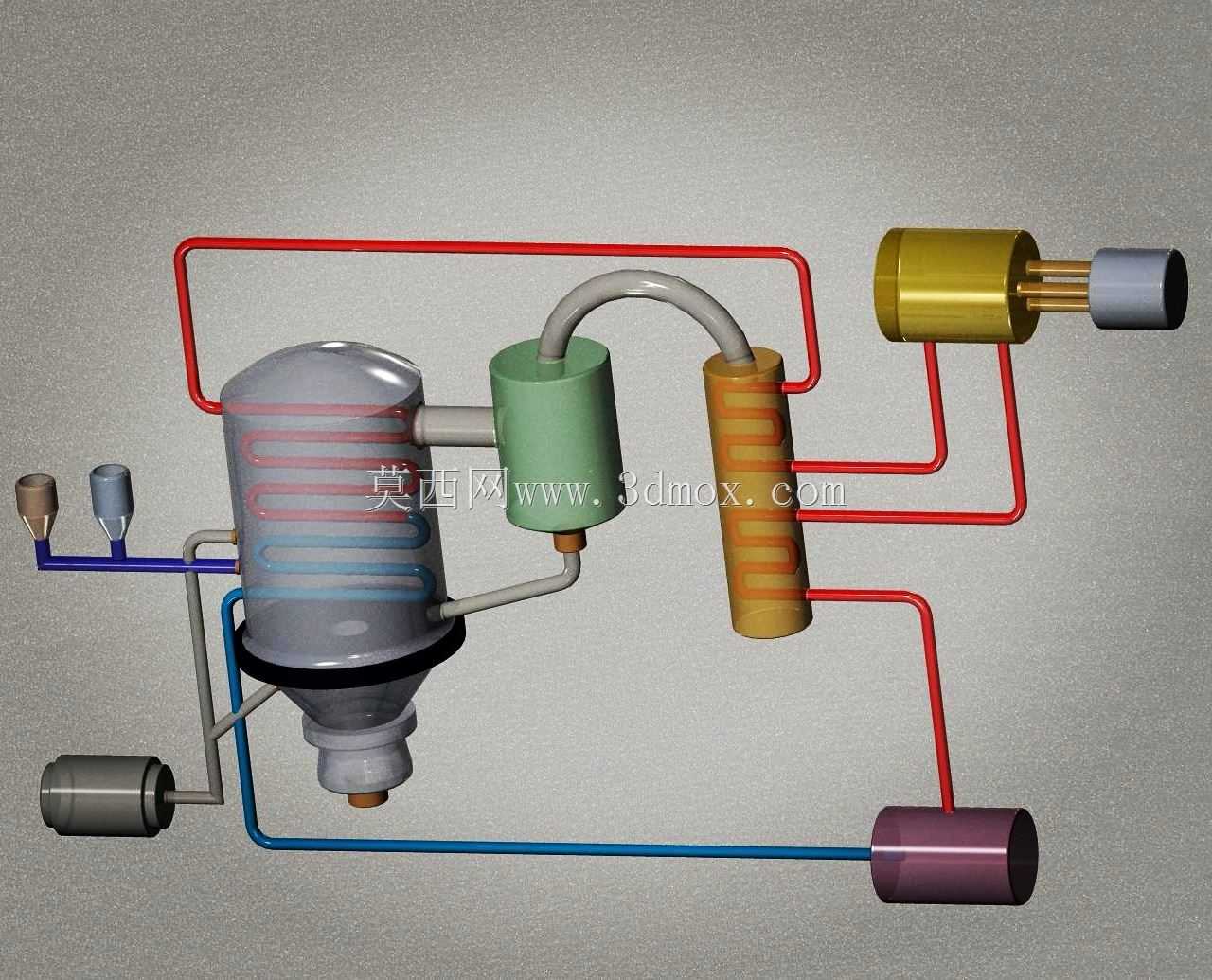

该模型还原的是火力发电厂核心的朗肯循环热力系统，这类系统广泛应用于燃煤、燃气、余热回收等各类蒸汽动力发电场景，是将燃料化学能或工业余热转化为电能的核心载体，承担着能量转换、工质输送、热量传递的核心功能，直接决定整套发电单元的能源转换效率与运行稳定性。整套系统以水和水蒸气为循环工质，核心功能单元包含蒸汽发生装置、蒸汽做功单元、冷凝换热单元、工质加压输送单元四个部分，配套不同管径的输送管路完成工质的全流程封闭循环。从设计逻辑来看，模型严格遵循朗肯循环的四个热力学过程搭建：首先在蒸汽发生装置中，工质吸收热量变为高温高压过热蒸汽，红色管路标识的是高温蒸汽输送路径，蓝色管路标识的是低温冷凝水输送路径，不同颜色的管路区分可直观呈现工质在不同阶段的温度与压力状态，避免管路连接出现逻辑错误。做功单元采用轴流式透平结构，高温高压蒸汽进入透平后膨胀做功，将蒸汽的热能转化为旋转机械能，带动后续的发电转子完成电能输出；做完功的低压乏汽通过管路送入冷凝换热单元，在冷凝器中与冷却介质完成热交换，重新凝结为液态水，降低透平出口的背压，提升整套循环的做功效率；冷凝后的液态水通过加压泵提升压力后，重新送回蒸汽发生装置，完成整个封闭循环，避免工质损耗与外界杂质进入系统。从安装边界来看，整套循环系统采用模块化布局，各功能单元之间预留了足够的管路安装与检修空间，核心的蒸汽发生装置作为整套系统的体积最大单元，布置在系统中心位置，其余做功、冷凝、加压单元围绕核心装置沿管路走向排布，整体布局紧凑且管路走向流畅，减少不必要的管路弯折带来的工质流动阻力损失。各功能单元的接口位置采用标准化的管路对接尺寸，可直接匹配对应通径的工业管路，安装时无需额外调整接口位置，适配常规火力发电厂汽机房的设备排布空间要求，既可以作为热力发电方向的教学演示载体，也可用于新建电厂的系统布局方案验证，直观呈现各单元的连接逻辑与工质流向，帮助运维与设计人员快速掌握系统运行逻辑。
