挖掘机液压抓斗属具结构设计

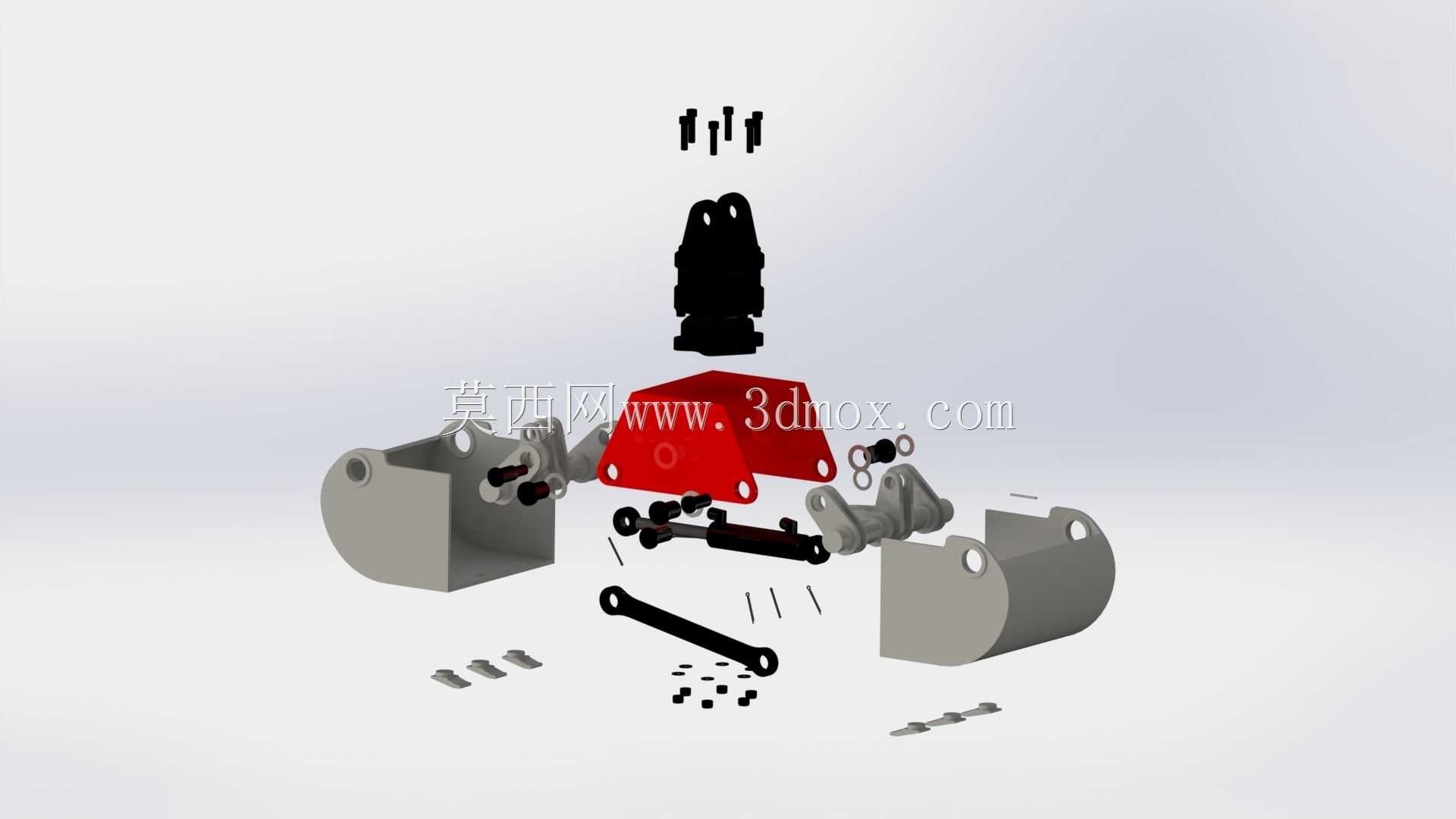

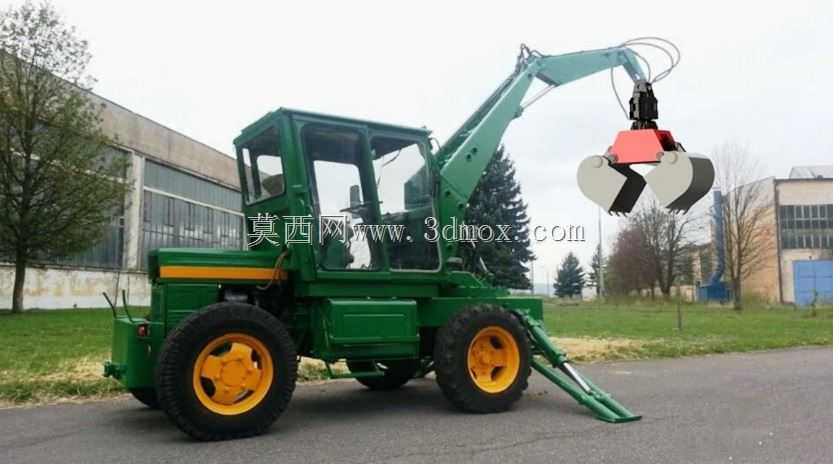

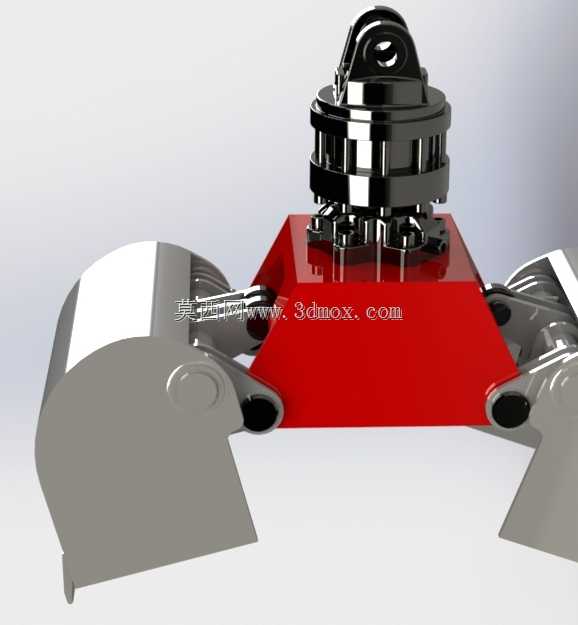

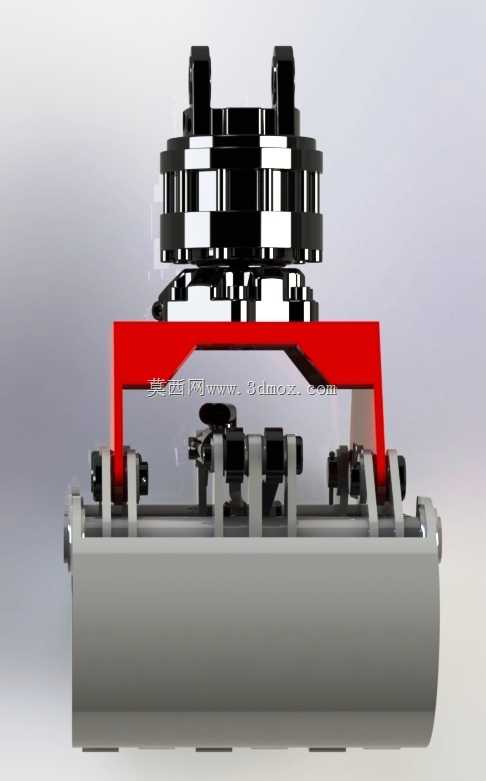

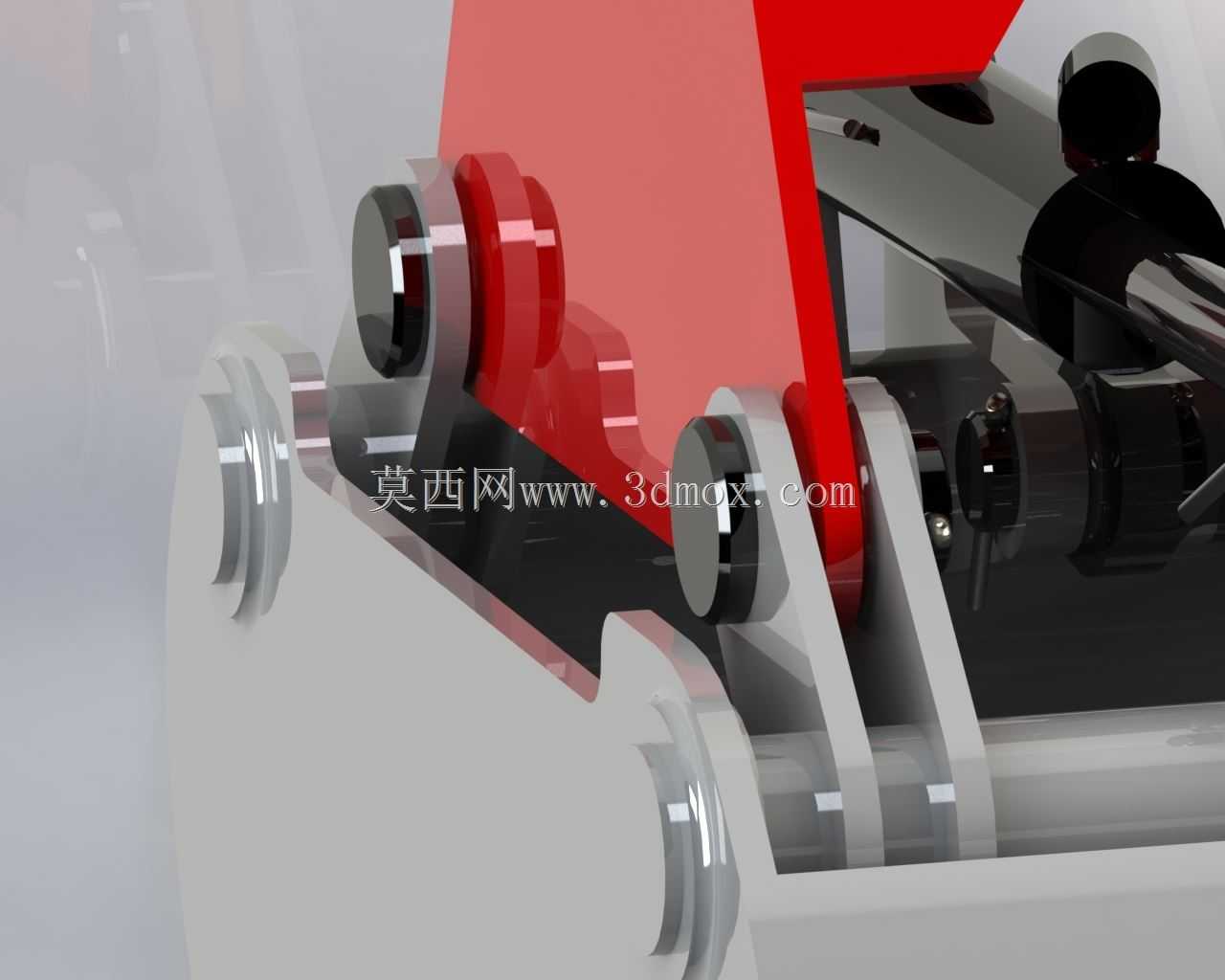

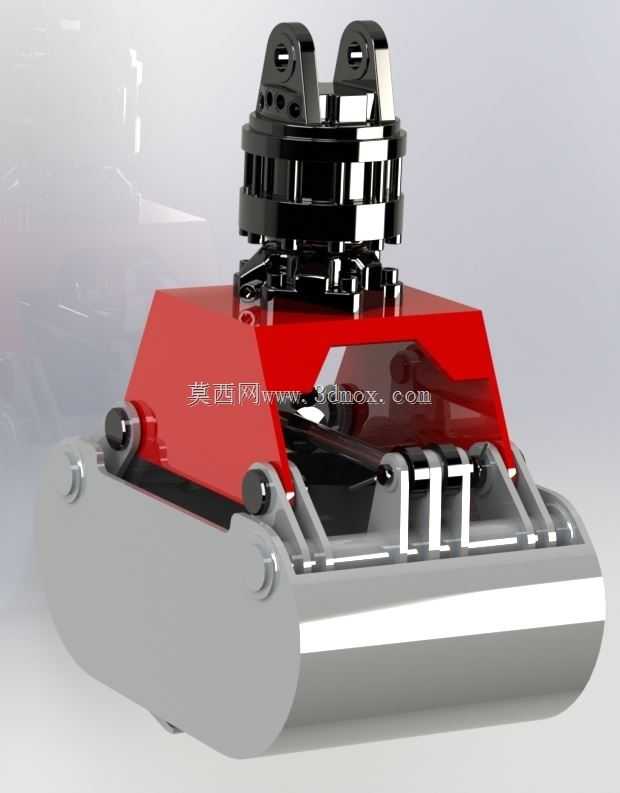

这款抓斗是适配挖掘机前端作业的专用属具，主要应用于散料装卸、建筑垃圾清运、废旧金属分拣、河道清淤、林场木材转运等多类作业场景，可替代传统挖斗完成对松散堆积物、不规则块状物料的高效抓取作业，大幅拓展挖掘机的作业适配范围，减少不同工况下的属具更换频次，提升单台设备的作业利用率。从功能特性来看，该抓斗采用液压驱动的开合结构，上部设置标准的挖掘机销轴连接座，可直接匹配对应吨位挖掘机的前端销轴安装尺寸，无需额外改装连接架即可完成装配，上部的回转连接结构可实现360度全回转作业，能够在不调整挖掘机机身站位的情况下，灵活调整抓取方位，适配狭窄场地内的多角度作业需求。抓斗的开合机构采用对称式连杆传动设计，两侧颚瓣同步动作，闭合时咬合紧密，可有效避免抓取细小散料时出现撒漏问题，颚瓣边缘做了加厚耐磨处理，可应对石块、金属块等硬质物料的磨损，延长属具的实际使用寿命。在设计思路上，这款抓斗优先考虑了作业稳定性与安装适配性，上部的液压管路接口采用行业通用的快插标准，可直接对接挖掘机的备用液压油路，安装时无需重新布设管路，降低现场装配的难度。整体结构采用模块化设计，回转支承、液压油缸、连杆销轴等易损件均采用通用规格，后期维护更换时无需定制特殊配件，可有效降低设备的运维成本。外形尺寸方面，该抓斗的整体宽度适配对应吨位挖掘机的轮距/履带宽度，不会超出机身两侧边界，避免在狭窄巷道、厂房内部作业时出现两侧刮碰问题，闭合状态下的整体高度控制在挖掘机前端动臂的举升安全范围内，满举升状态下不会与动臂结构发生干涉，保证大高度卸料时的作业安全。抓斗张开时的最大开口尺寸可满足常规大块物料的抓取需求，闭合后的斗容与对应吨位挖掘机的承载能力匹配，不会出现超载作业的情况，保证挖掘机作业时的整机稳定性。颚瓣的弧度设计经过优化，抓取物料时可顺着物料堆积角度切入，减少抓取阻力，降低液压系统的负载，同时保证斗内物料的充盈率，提升单次抓取的作业效率。
