可移动框架式喷枪配套压缩机组

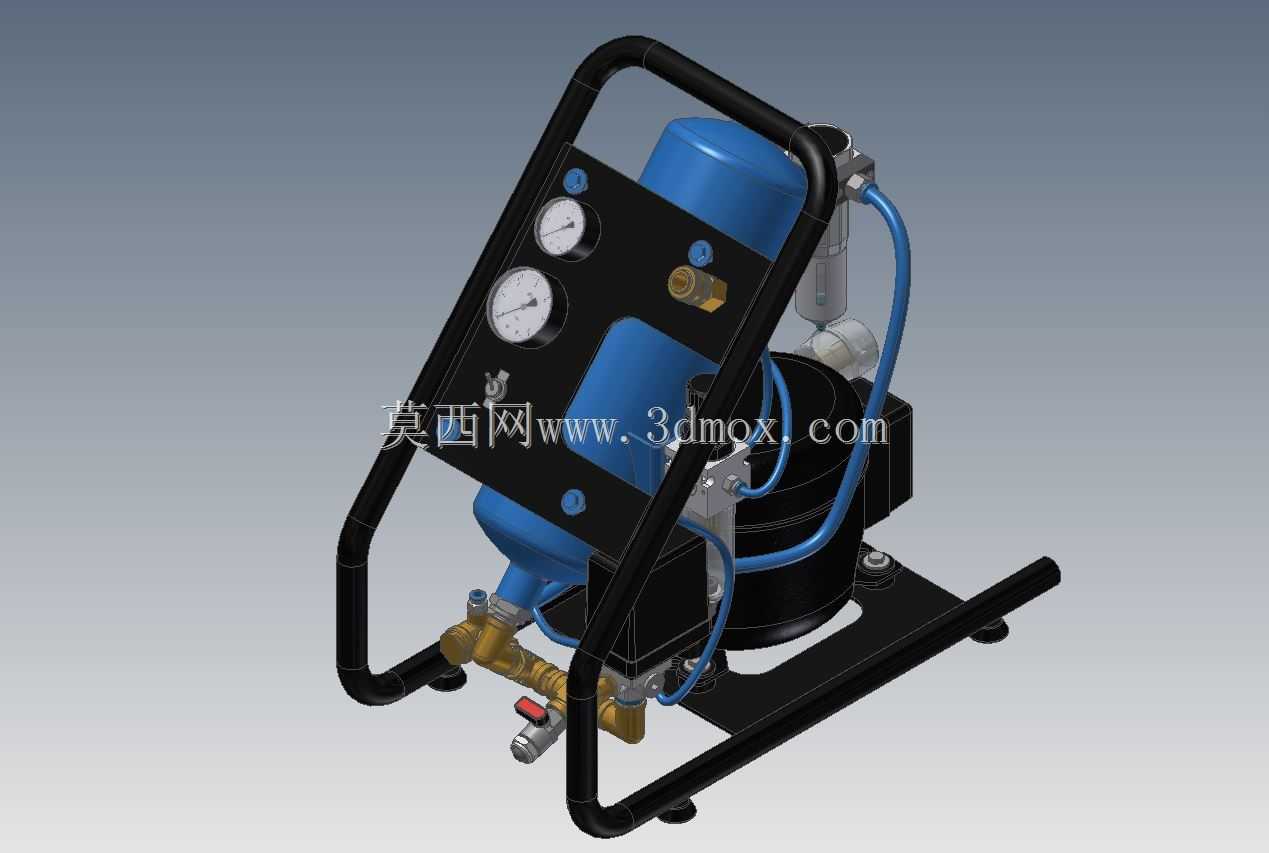

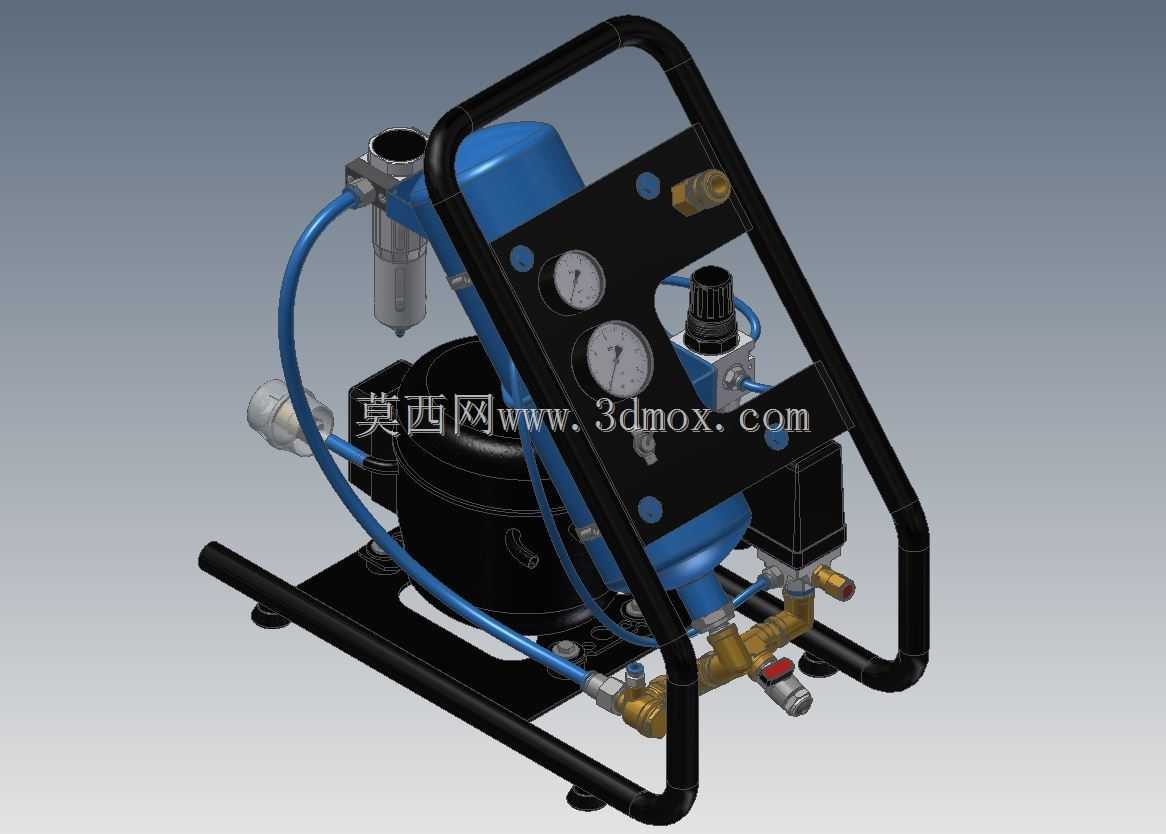

该款带框架的压缩机组主要面向小型喷涂作业、便携气动工具供气场景设计，可覆盖家装墙面喷涂、小型工件补漆、户外零散气动作业的供气需求，能够为喷枪提供稳定压力的洁净压缩空气，解决零散作业场景下固定气源无法覆盖、大型供气设备转运不便的痛点，适配常规重力式、吸上式面漆喷枪以及小型气动钉枪、吹尘枪等工具的用气要求。设备整体采用管式框架承载结构，黑色弯管焊接形成的防护框架既作为整机的承力骨架，也可作为推移搬运的扶手，底部设置的四个支撑脚能够在不平整的作业地面保持放置稳定，避免作业过程中设备移位产生的管路拉扯问题，框架的边界尺寸经过优化，整体宽度控制在常规入户门、施工电梯的通行宽度范围内，可轻松放入普通面包车后备箱转运，满足跨区域流动作业的转运需求。功能配置上，机组在压缩主机的输出端集成了三级处理与调控结构：首先配置了立式空气过滤杯，可过滤压缩空气中夹带的液态冷凝水与大颗粒杂质，避免水分混入喷涂气流造成漆面水痕、麻点等质量缺陷；过滤单元后串联两块径向安装的压力表，可分别实时显示储气罐内部压力与输出端的工作压力，方便操作人员直观掌握设备运行状态；压力表旁设置的调压阀带锁紧旋钮，可根据不同作业的气压需求在0.2-0.8MPa区间内灵活调节输出压力，调节完成后锁紧即可避免作业过程中误碰导致的压力波动；输出端采用黄铜材质的分流阀组，预留两个快插接口，可同时连接两支喷枪或搭配吹尘枪同步作业，阀组上设置的红色球阀开关可快速切断气路，无需频繁启停主机即可完成换枪、管路调整等操作。设计过程中针对管路布局做了专项优化，所有蓝色供气软管均沿框架内侧排布，采用管卡固定在框架与主机壳体上，避免搬运、作业过程中管路与外部物体剐蹭磨损，同时预留了合理的弯曲半径，避免管路死折造成的气路堵塞；电气控制模块集中布置在阀组上方的独立安装位，与气路部件做了物理分隔，减少管路渗漏的冷凝水接触电气元件造成的故障风险。整机的安装边界充分考虑了日常维护需求，过滤杯、压力表、调压阀等易损、需频繁调整的部件均布置在框架正面的操作区域，无需拆卸框架即可完成滤芯更换、压力校准等日常维护操作，底部的支撑脚高度预留了足够的放油、排水操作空间，日常维护时无需抬升整机即可完成储气罐排水、主机润滑油更换等操作，大幅降低了日常使用的维护难度。
