小型挖掘作业操作臂及操控台结构设计

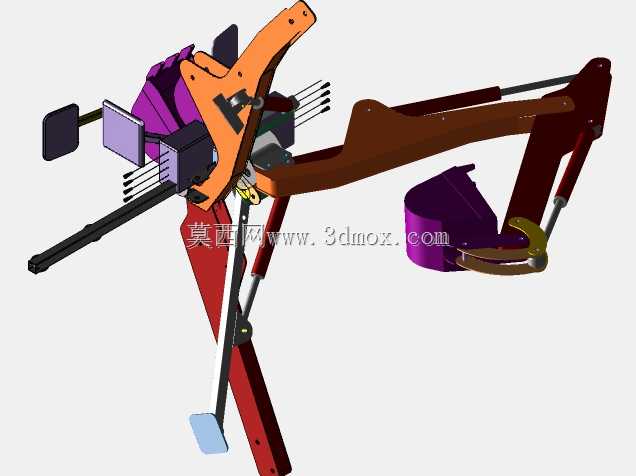

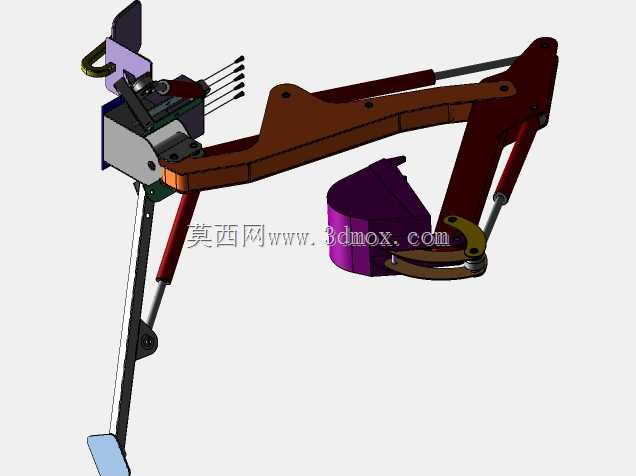

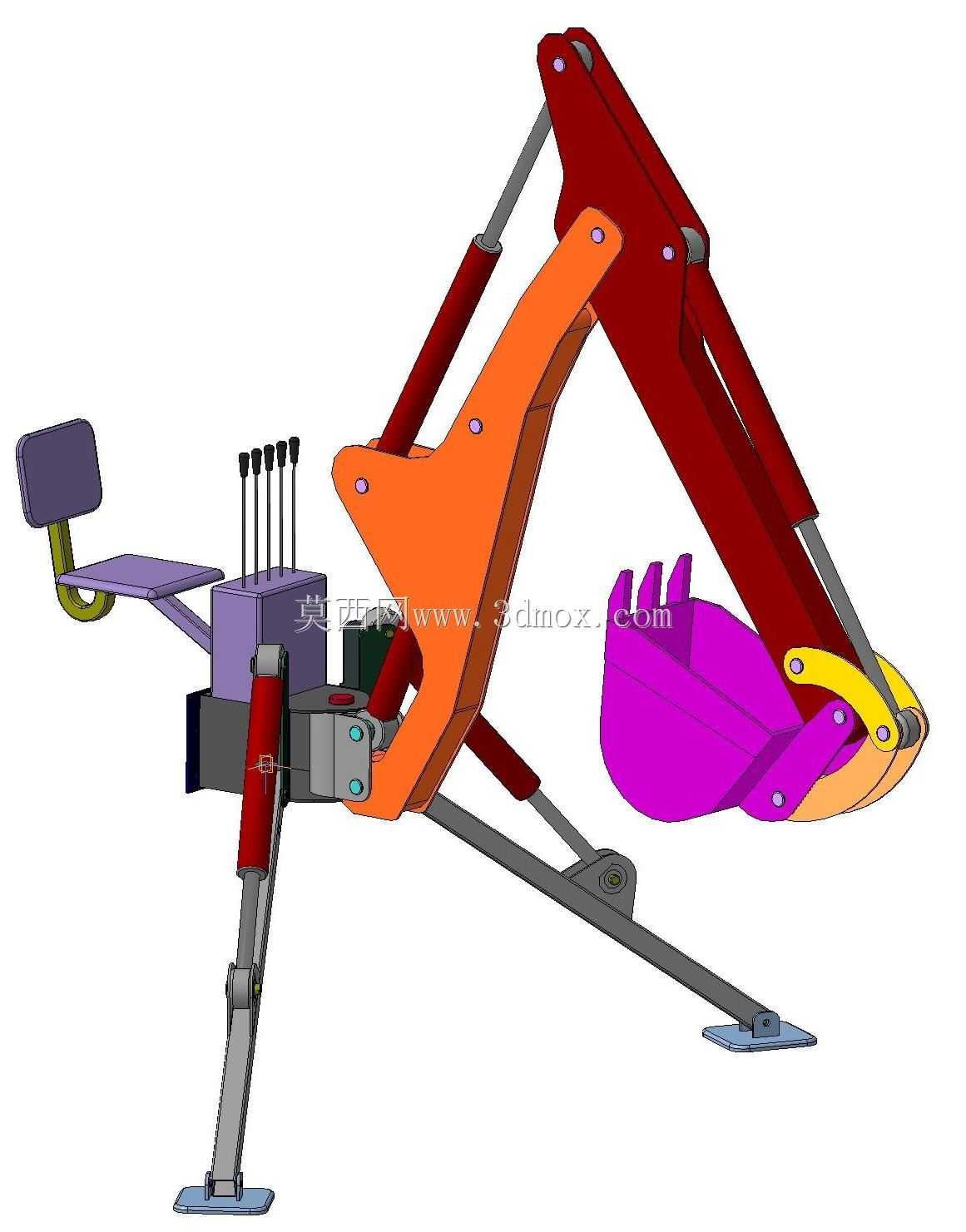

这套结构主要面向小型土方作业场景，可适配庭院改造、农田沟渠开挖、园林苗木移栽、狭小场地管线铺设等作业需求，区别于大型工程挖掘机的大尺寸设计，该结构整体布局紧凑，能够在宽度不足两米的狭窄作业空间内完成全范围动作，适配小型农用、家用改装挖掘设备的搭载需求，无需预留大尺寸回转与作业空间，可灵活穿梭于乡村巷道、园林绿植间隙等大型设备无法进入的区域。从实际用途来看，该结构整合了操作工位与挖掘执行端，操作人员可直接坐于配套座椅上完成全部挖掘动作的操控，无需额外外接操控台架，集成化的布局能够缩短操作反馈路径，让操作人员实时观察挖斗的入土角度、挖掘深度，及时调整动作幅度，避免作业中误碰周边管线、墙体等障碍物。在功能特性上，整套挖掘执行结构采用多组液压油缸驱动，动臂、斗杆、挖斗分别匹配独立的液压驱动单元，可单独完成抬升、收放、翻转动作，也可通过多油缸联动完成复合挖掘轨迹，适配不同硬度土质的开挖需求；前端挖斗采用弧形斗型设计，斗齿排布兼顾入土穿透力与装土容量，挖掘后收斗过程中可减少土方撒漏；设备后侧配备可伸缩的支撑支腿，作业时可将支腿展开撑于地面，分散挖掘作业时的整机受力，避免作业过程中设备侧倾，非作业状态下支腿可向上收起，减少整机通行宽度。设计思路上，整套结构优先考虑操作的直观性与维护便捷性，操纵杆组直接布置于座椅侧前方的台架上，操作逻辑匹配常规工程机械的操作习惯，操作人员无需长时间适配即可上手；各铰接点均采用标准化销轴连接，日常磨损后可快速更换销轴与轴套，无需对主体结构进行切割焊接；液压管路沿臂架内侧排布，避免作业过程中被石块、土体剐蹭破损，同时预留了足够的管路活动余量，保证臂架全角度摆动时管路不会出现拉扯、弯折问题。从安装边界来看，整套结构的安装底座预留了通用连接孔位，可直接搭载于小型拖拉机、滑移装载机、小型履带底盘等常用移动载具上，无需对载具主体进行大规模改装；操作座椅的高度与前后位置预留了调节空间，可适配不同身高操作人员的操作习惯，臂架最大抬升高度可满足两米以内的土方卸载需求，最大挖掘深度可覆盖常规民用管线铺设、沟渠开挖的深度要求，作业回转半径控制在紧凑范围内，减少作业时所需的场地清空范围。
