防水型电缆穿线0号腺管接头结构

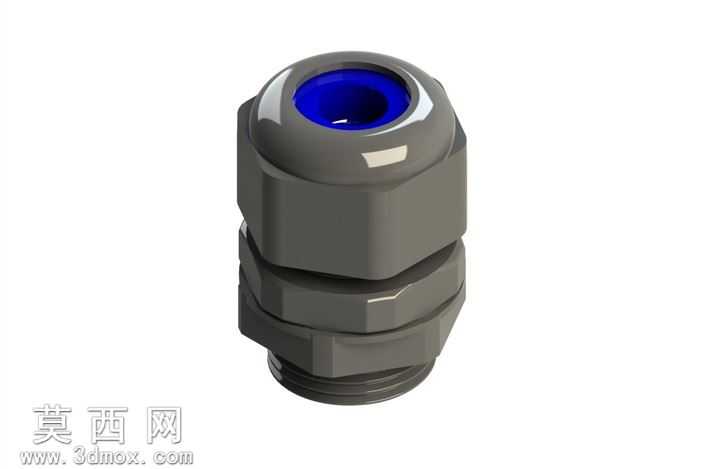

本模型采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循接头类零件的实际生产尺寸规范，对每一处结构细节进行1:1还原。首先从主体基座的外六角结构开始绘制，通过拉伸凸台命令构建接头的主体轮廓，外六角的对边尺寸、倒角角度均按照行业通用标准设定，确保模型可直接适配常规扳手的夹持操作，满足实际装配时的锁紧受力需求。中部的锁紧螺纹段采用真实的螺纹牙型建模，而非简单的贴图示意，牙距、牙高均符合公制螺纹的规范参数，能够直观展现螺纹旋合的配合逻辑。顶部的蓝色密封胶圈部分单独进行材质与结构建模，胶圈的内孔做了适配线缆外径的圆弧过渡设计，避免穿线时刮伤线缆外皮，胶圈的压缩量经过结构校核，当锁紧螺母旋紧时，胶圈能够均匀受压变形，完整包裹穿过的电缆外壁，实现IP68级别的水密密封效果，完全满足电力电缆穿线后的防水防尘需求。底部的外螺纹连接端同样做了端部倒角处理，方便对接安装时快速对准螺纹孔，减少装配卡顿。模型的材质渲染部分做了精细化处理，主体尼龙材质部分赋予了深灰色哑光工程塑料材质，调整了材质的粗糙度与反光度，还原尼龙材质耐磨、抗老化的质感表现；顶部密封胶圈赋予半哑光的蓝色弹性橡胶材质，添加了轻微的通透感与柔化反光，区分橡胶与硬质塑料的材质差异；螺纹部分做了细微的材质纹理处理，还原注塑螺纹的细微合模线质感，让整体渲染效果更贴近真实产品。设计思路上围绕水密密封的核心功能展开，将接头拆分为主体基座、锁紧螺母、密封胶圈三个可拆分的独立部件，各部件之间保留了合理的装配间隙，既能够展现装配关系，也可用于后续的装配干涉检查、工程图导出。整体结构没有冗余设计，每一处几何特征都服务于实际使用功能：外六角结构用于施加锁紧扭矩，中部螺纹用于调节锁紧压力压缩胶圈，内孔贯穿结构用于穿设电缆，端部倒角用于装配导向，密封胶圈用于填充线缆与接头之间的间隙实现密封。建模过程中对所有尖锐棱边都做了0.2mm的圆角处理，既符合实际注塑生产的工艺要求，避免应力集中，也让模型视觉效果更柔和真实。
