异径外螺纹六角过渡管接头三维设计

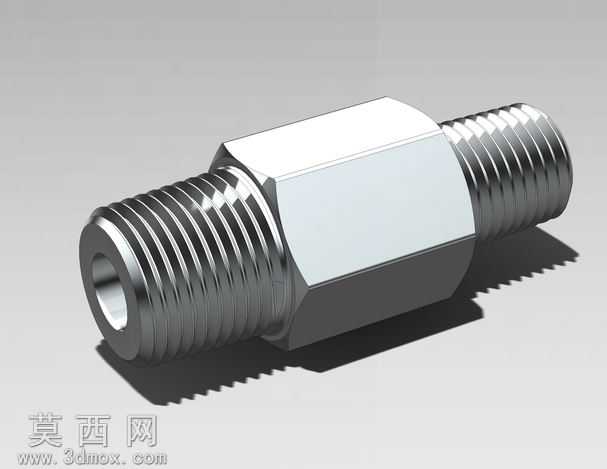

本模型为异径外螺纹六角过渡管接头，采用SolidWorks进行全参数化三维建模，建模过程严格遵循机械设计标准与管路连接规范，整体结构完整无缺失特征。建模初期先绘制接头的中心旋转基准轴，以中心轴为定位基准绘制接头的轴向截面轮廓，通过旋转凸台特征生成接头的主体基体，主体两端分别对应3/8与1/4规格的MNPT外螺纹结构，中间为六角拧动夹持段。螺纹建模部分采用扫描切除特征完成，先绘制对应规格的NPT螺纹牙型轮廓，再以螺旋线为扫描路径生成连续的锥管螺纹结构，还原了锥管螺纹的锥度特征与牙型细节，保证螺纹连接的密封与配合精度。中间六角夹持段采用拉伸切除特征加工出六个对称的夹持平面，平面尺寸符合标准扳手的夹持空间要求，边角处做了微小的倒圆角处理，避免应力集中同时提升加工工艺性。接头内部为贯通的流体通道，通道内壁做了光滑过渡处理，两端与螺纹段衔接处做了密封端面的结构设计，保证管路连接时的密封性能。材质渲染部分采用金属不锈钢材质，调整材质的反射率、粗糙度与环境贴图参数，还原金属接头的金属光泽与机加工表面质感，渲染时添加了柔和的环境光与定向光源，突出接头的结构轮廓与表面细节，阴影效果自然真实，清晰展现接头的整体形态与各部分结构比例。设计过程中充分考虑了接头的实际使用场景，两端不同规格的锥管螺纹可实现不同管径管路的过渡连接，中间六角结构方便安装时的扳手施力，整体结构紧凑，无多余冗余设计，所有尺寸参数均参考通用管接头标准设定，可直接用于管路系统的装配模拟、工程出图以及加工参考，模型特征树清晰可编辑，可根据实际使用需求调整尺寸参数适配不同的管路压力与管径要求。
