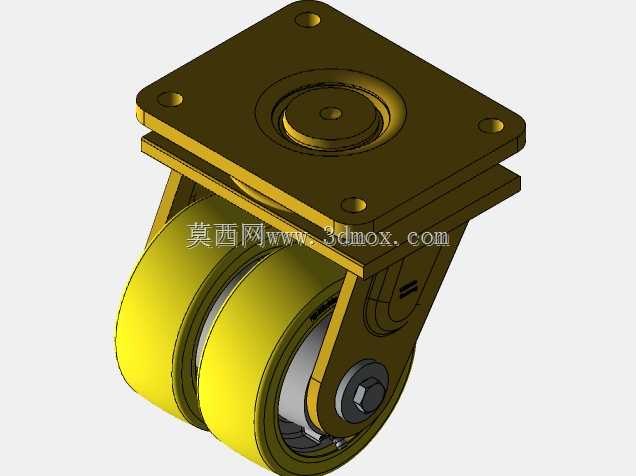

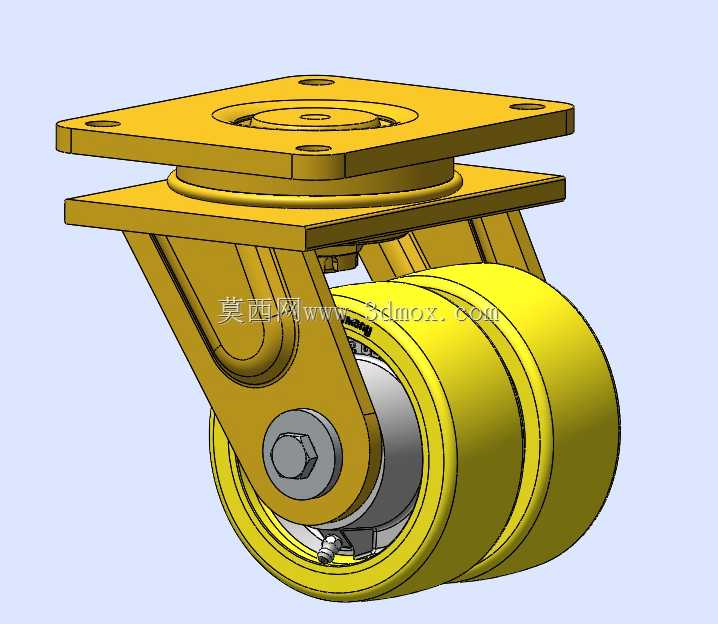

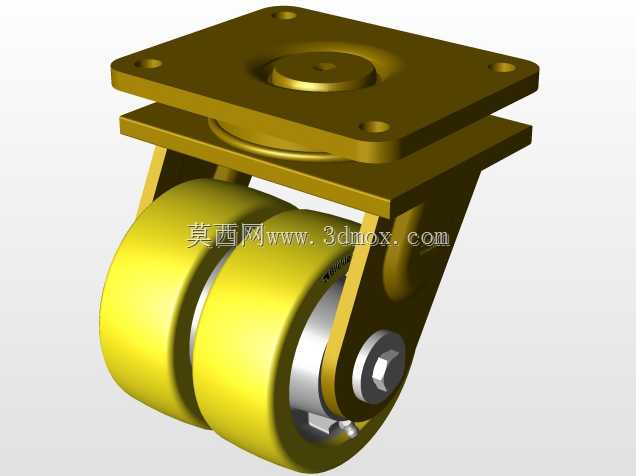

重载双轮万向回转工业脚轮结构设计

这款重载双轮万向脚轮主要面向大载荷工业设备的移动转运场景，常见于重型仓储货架、大型工业机柜、重型工装平台、大吨位物流周转台车以及重型生产设备的移位作业环节，能够在平整硬化的工业厂区地面、环氧地坪、硬化水泥地面稳定行走，解决重型设备移动困难、转向灵活性不足的痛点。从功能特性来看，该脚轮采用双轮并排的承载结构设计，相比同直径单轮结构，双轮设计能够有效分散单轮接地比压，降低对地面的压强损伤，同时双轮接触地面的支撑跨度更大，设备移动过程中的侧向稳定性更强，不易出现侧倾晃动的问题；上部采用带法兰安装面的回转支承结构，可实现360度水平方向自由回转转向，转向过程阻尼均匀，即使在满载状态下也能轻松完成转向操作，不会出现卡滞、回转异响的问题。在设计思路上，这款脚轮优先保障重载承载能力，支架部分采用加厚钢板折弯焊接成型的三角支撑结构，支架与回转法兰之间设置加强筋过渡，避免重载状态下支架出现变形开裂；轮体部分采用金属轮芯搭配高耐磨外层的复合结构，金属轮芯保障轮体的径向承载强度，外层耐磨材质兼顾行走缓冲能力与耐磨性能，轮组内部采用密封式轴承结构，能够阻挡厂区常见的粉尘、碎屑进入轴承滚道，延长轴承的维护周期与使用寿命，轮轴采用大直径高强度螺栓配防松螺母锁紧，避免长期行走震动导致轮轴松脱。从安装边界来看，顶部安装法兰为方形结构，法兰上预留四个对称分布的螺栓安装孔，可直接通过螺栓与设备底部的安装面锁紧固定，安装时无需额外制作转接支架；法兰下方的回转结构预留足够的回转间隙，安装后不会与设备底部的突出结构产生运动干涉；整体竖向安装高度适配多数重型工业设备的底部离地间隙，双轮的横向宽度控制在合理范围内，不会超出设备底部的安装边界，转向过程中轮体也不会与设备支腿产生剐蹭。轮组的主销后倾角设计经过优化，行走过程中具备自动回正的趋势，直线行走时不会出现蛇形摆动的问题，即使在长距离转运过程中也能保持稳定的行走轨迹，降低操作人员的操控难度。
