138KV死罐式阿海珐高压断路器结构设计

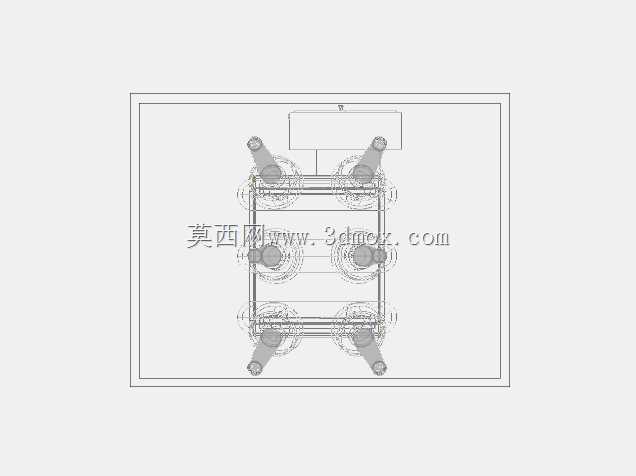

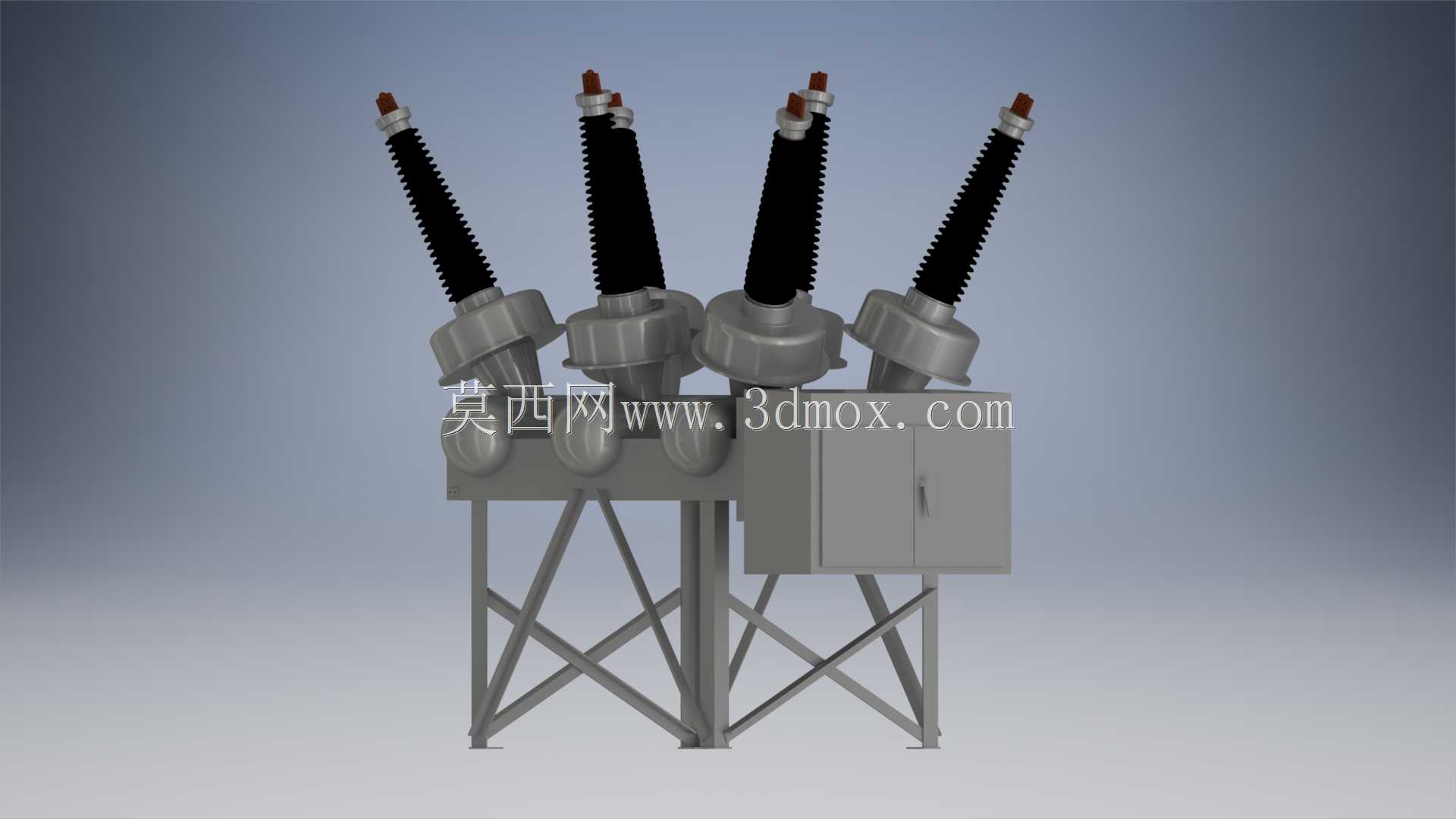

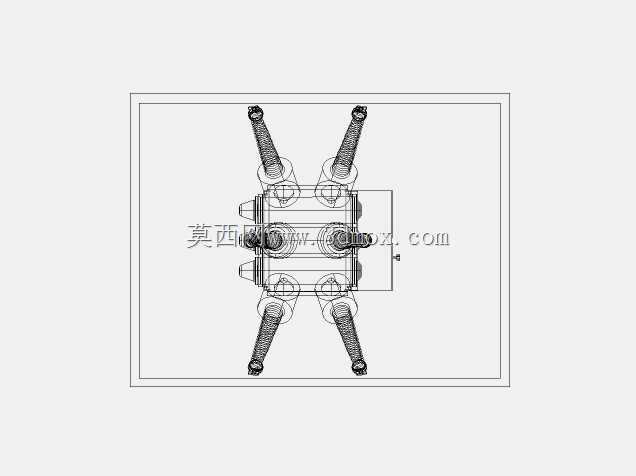

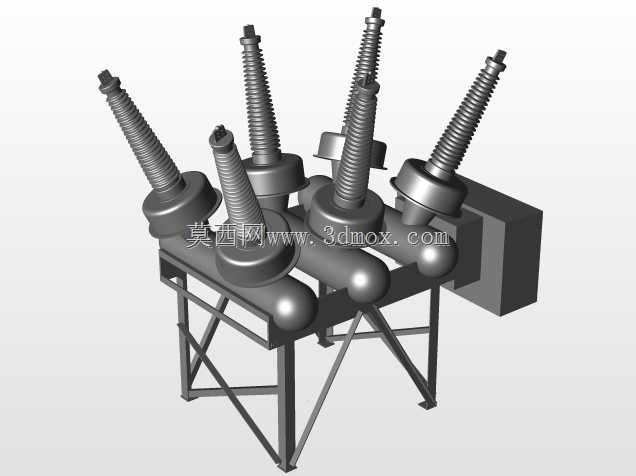

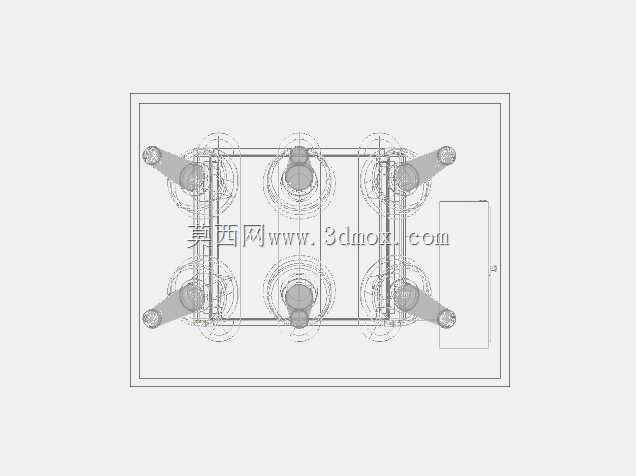

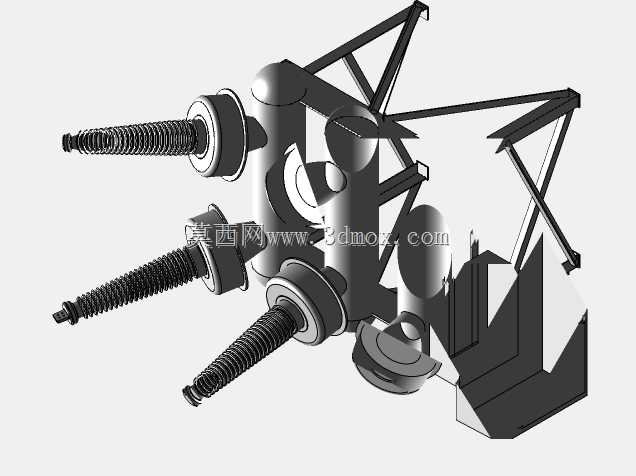

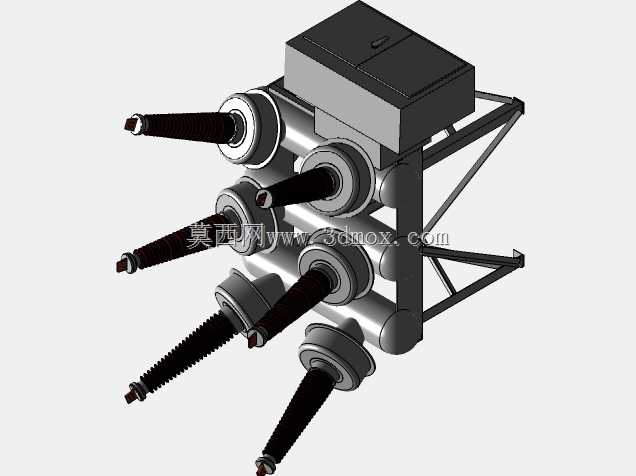

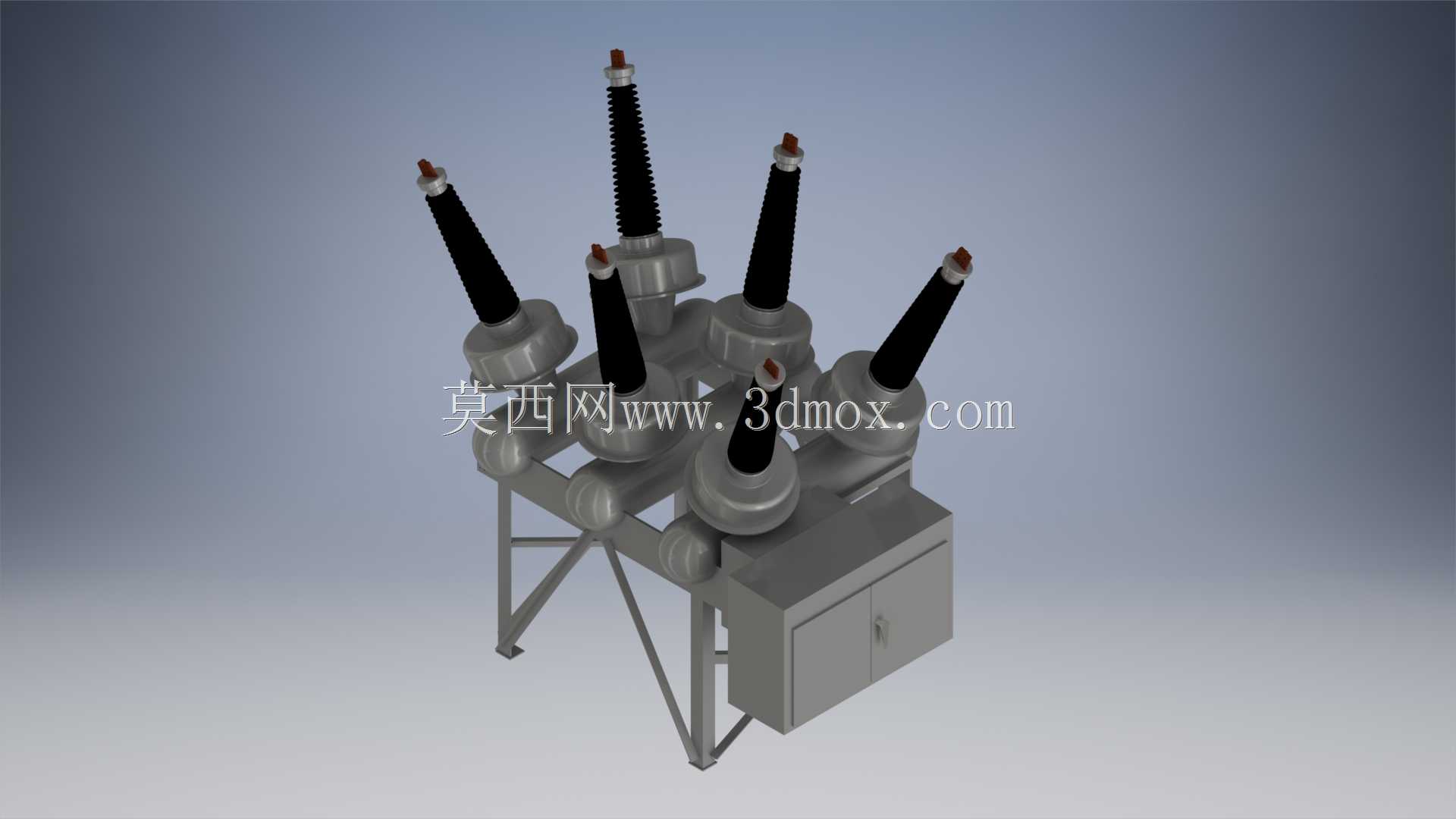

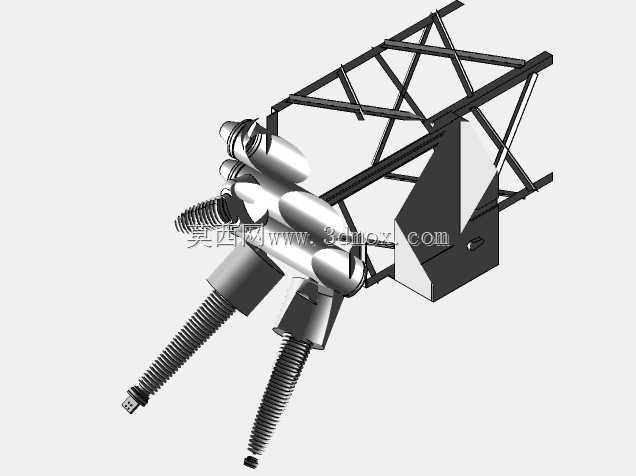

这款高压断路器主要应用于138KV电压等级的输变电网络中，是死罐型变电站核心的开断保护设备，承担着线路正常工况下的负荷电流分合操作，以及系统发生短路、过载等故障时快速切断故障电流的核心作用，能够有效避免故障范围扩大，保障电网运行的稳定性与供电可靠性，广泛适配城郊大型高压变电站、工业枢纽专属变电站的进线、母联及出线间隔的配置需求。设备采用死罐式整体结构设计，将灭弧室等核心开断部件封装于接地的金属罐体内部，相较于传统瓷柱式断路器拥有更优异的抗震性能与环境耐受能力，尤其适合高海拔、强风沙、多地震带的户外变电站部署场景。设备顶部配置六支倾斜布置的高压绝缘套管，套管采用大爬距伞裙结构设计，能够在雨雪、凝露、重污秽等复杂户外环境下保证足够的绝缘裕度，避免发生沿面闪络故障；每支套管端部设置有标准化接线端子，可直接与变电站内的管母、软母线进行可靠连接，适配常规138KV电压等级的导体连接规范。罐体下部集成了独立的操作机构箱与液压储能油箱，机构箱采用密封防水结构设计，可抵御户外暴雨、沙尘的侵入，内部集成的操动机构可实现分合闸动作的快速响应，能够在数十毫秒内完成故障电流的开断动作，满足高压电网继电保护的动作时序要求；油箱为操动机构提供稳定的液压动力来源，同时配置有油位观察、压力监测的预留安装位，方便日常运维过程中的状态巡检。设备底部采用桁架式支撑钢结构，支架的安装孔位按照138KV变电站常规设备基础尺寸设计，可直接匹配通用的混凝土基础预埋螺栓位置，无需额外进行基础改造；整体安装高度充分考虑了变电站内带电安全距离要求，保证设备带电部分与地面、相邻接地构件之间满足高压配电装置的安全净距规范，避免发生带电间隙放电隐患。设计过程中充分兼顾了设备的运维便利性，罐体侧面预留有检修手孔与SF6气体检测接口，可在不拆解主体结构的前提下完成内部状态检测、气体补充等常规运维操作，有效降低设备全生命周期的运维成本。
