工业用带支撑框架方形缓冲料斗结构

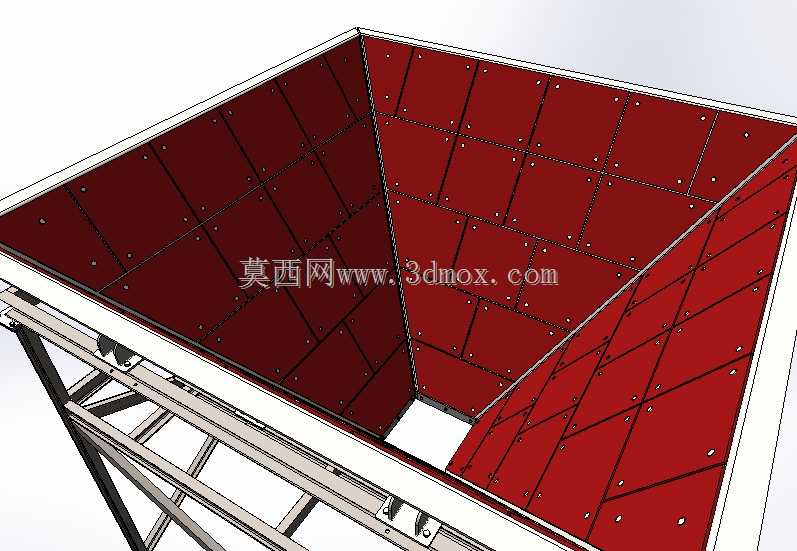

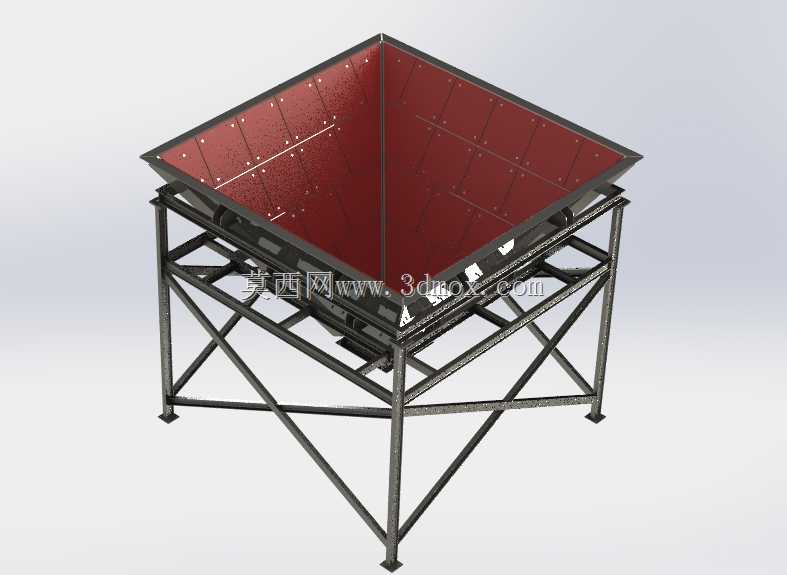

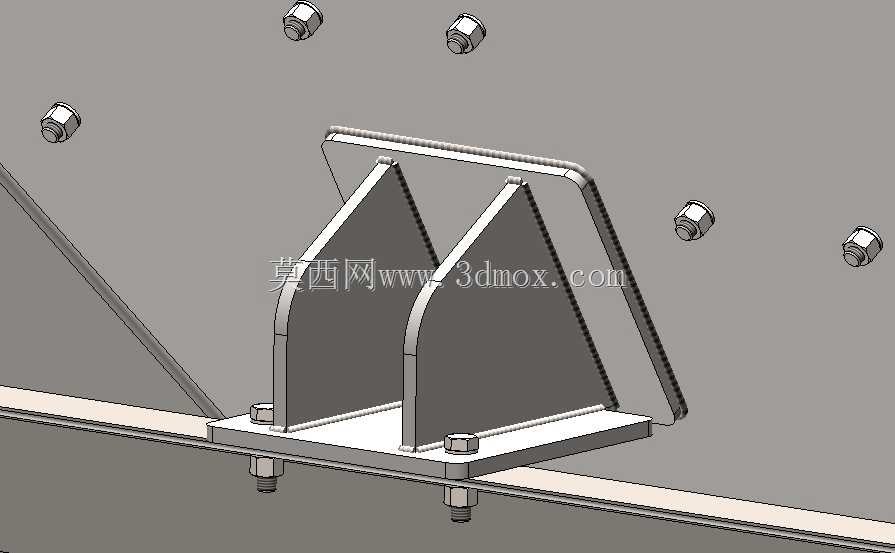

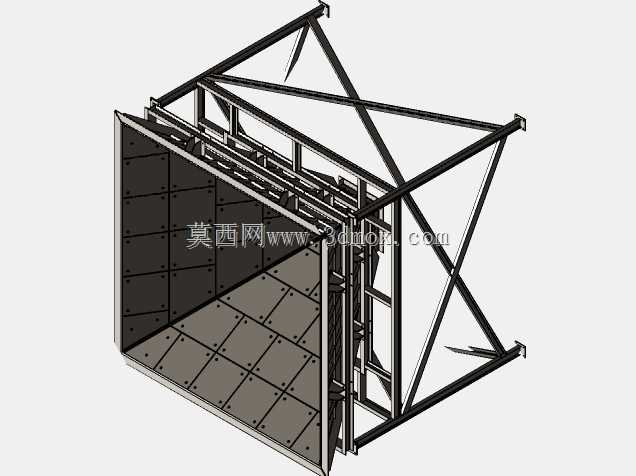

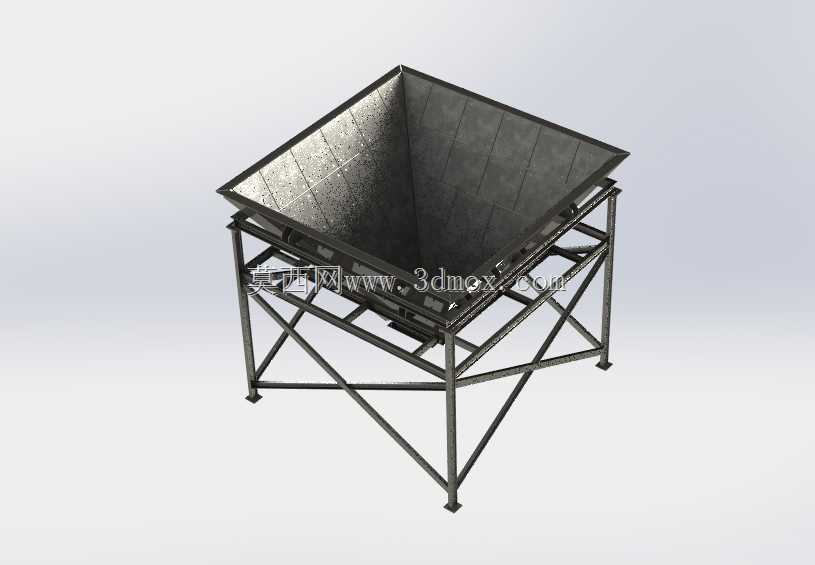

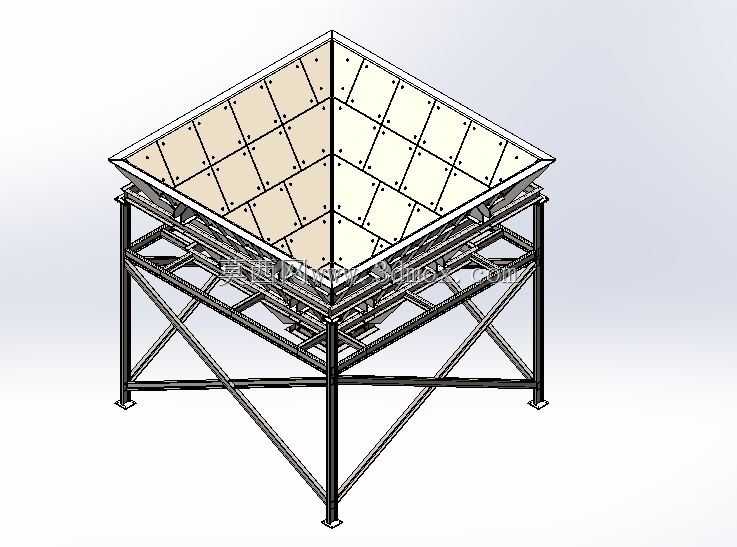

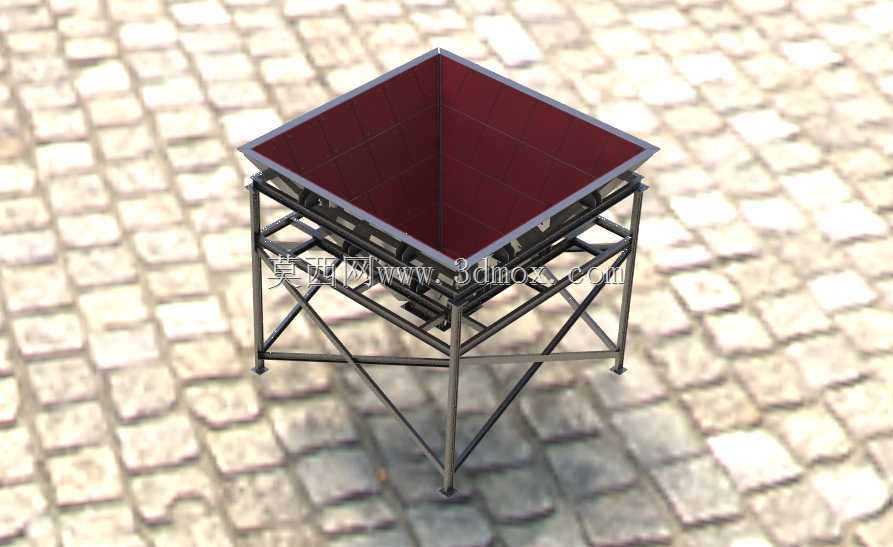

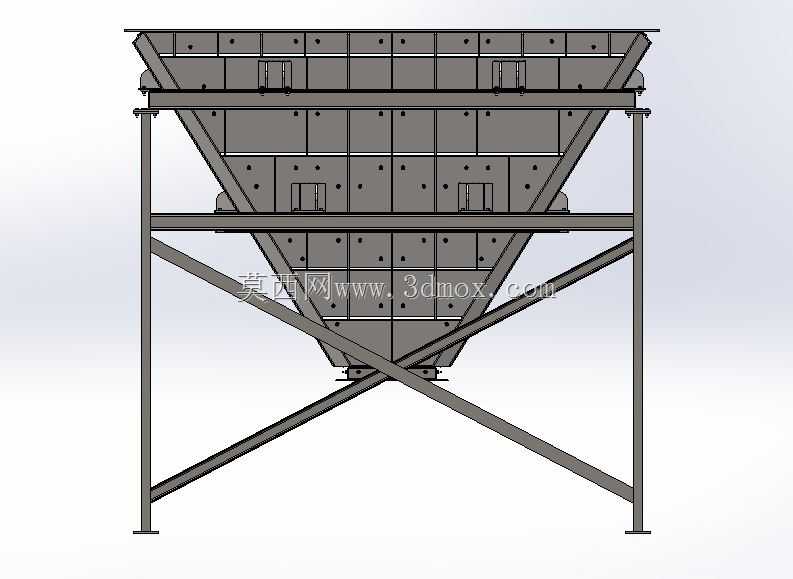

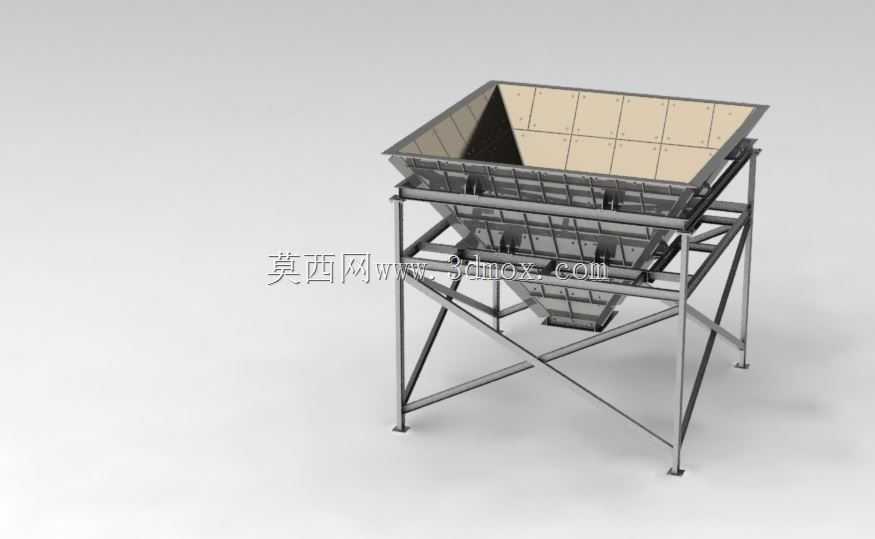

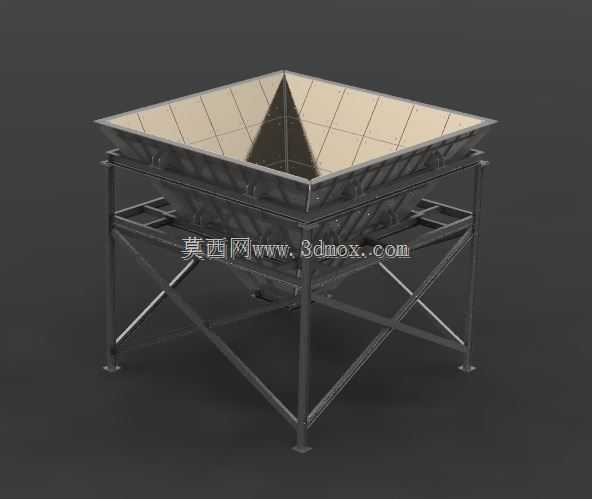

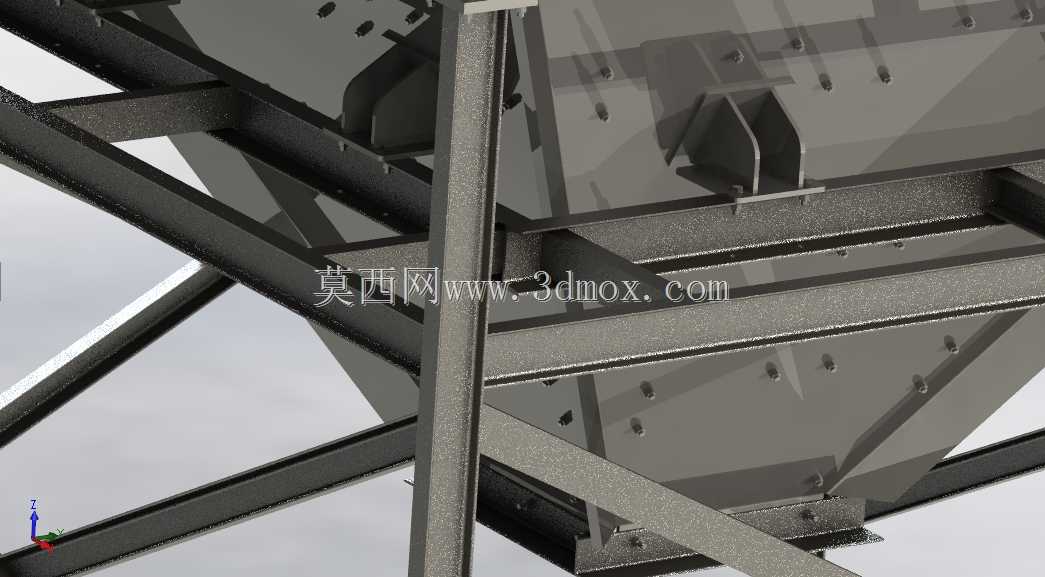

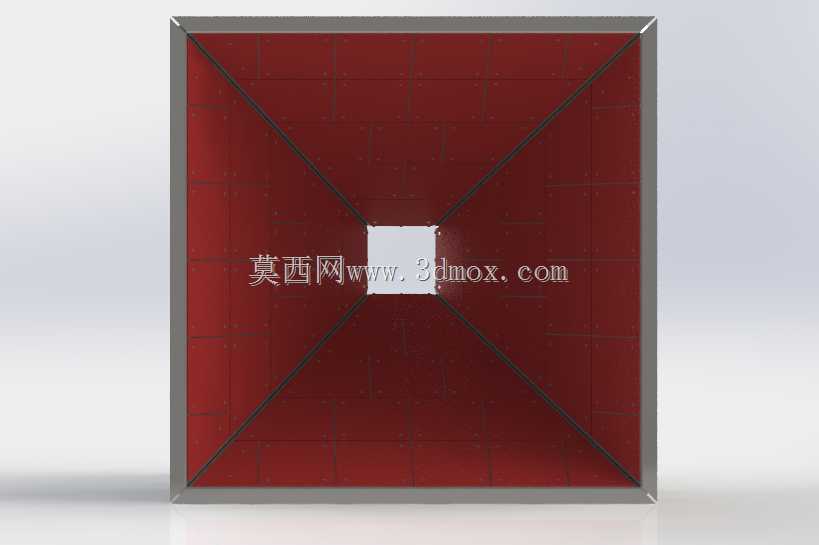

这款缓冲料斗主要应用于矿山、建材、粮食加工、散料转运等行业的物料输送衔接环节，布置在皮带输送机头部、筛分设备进料端、破碎设备入料口等位置，核心作用是承接上游输送来的散状物料，通过自身的锥形导流结构减缓物料下落的冲击速度，避免高速下落的物料直接冲刷下游设备造成耐磨件过快损耗，同时能够短暂暂存物料，平衡上下游设备的处理量差，让物料均匀稳定地送入下游工序，减少物料偏载、堵料、飞溅等生产异常。在散料转运的工况中，上游皮带输送的物料往往带有较高的下落速度，直接冲击下游设备的接料部位会造成衬板、筛网、破碎腔等部件的冲击磨损，大幅缩短易损件更换周期，增加运维成本，同时高速下落的物料容易产生扬尘，影响车间作业环境，缓冲料斗通过合理的腔体角度设计，让物料在斗体内形成自然的料垫，依靠物料间的摩擦抵消下落动能，既降低了设备磨损，也能减少粉尘外溢。这款料斗采用方形上口设计，能够更好地适配方形出料口的上游设备，上口尺寸为3000mm×3000mm，整体高度2000mm，上口的大尺寸设计能够覆盖更大的来料落点范围，避免物料撒漏，锥形斗身的倾斜角度经过反复校核，针对常见的矿石、砂石、粮食颗粒等散料的安息角进行优化，确保物料能够依靠自重顺畅下滑，不会在斗壁发生粘黏、积料的问题。斗身采用板材拼接结构，内壁设置分块式耐磨衬板安装位，可根据输送物料的磨琢性选择不同材质的衬板，衬板采用螺栓固定的方式，后期更换维护时无需整体拆解料斗，仅需更换磨损的衬板块即可，大幅降低运维的工作量和成本。外部配套的型钢支撑框架采用交叉斜撑加固结构，整体框架采用标准化型钢焊接制作，底部设置可调式支撑脚，能够在安装时调整料斗的水平度，抵消安装地面的平整度误差，同时框架的受力结构经过力学校核，能够承受满仓物料的静载荷以及物料下落时的动冲击载荷，避免长期使用过程中出现框架变形、焊缝开裂的问题。设计过程中优先考虑了现场安装的便捷性，整体结构可拆分为多个运输单元，能够适配常规的货运车辆运输，到达现场后仅需通过螺栓拼接即可完成组装，无需大型吊装设备长时间配合作业，降低现场安装的难度和成本。斗体下部的出料口尺寸可根据下游设备的进料需求进行适配调整，能够对接不同规格的输送机、给料设备，具备较强的工况适配能力，整体结构没有复杂的运动部件，日常仅需检查衬板磨损情况和框架连接螺栓的紧固状态即可，运维难度极低，适合在各类散料处理的连续生产场景中长期稳定使用。
