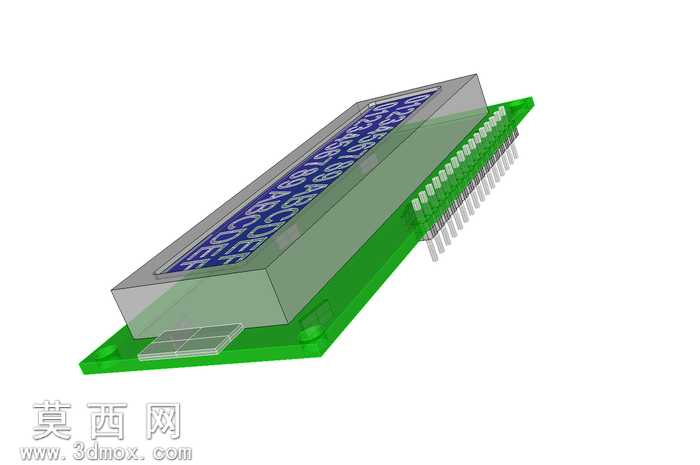

1602字符型液晶显示模组结构设计

本作品为1602字符型液晶显示模组的三维结构建模，完整还原了该款常用液晶显示组件的全部结构细节。建模过程中首先依据实物测绘尺寸搭建整体装配框架，将液晶显示面板、背光模组、绿色PCB基板、侧边排针引脚四大核心部件进行精准的装配定位，严格遵循实际产品的层叠结构逻辑，确保各部件之间的配合间隙、安装位置完全符合实物的装配公差要求。材质渲染阶段针对不同部件的物理特性进行了差异化的材质参数调试：液晶面板部分采用半透明磨砂PC材质搭配表层偏光片的哑光质感，还原屏幕未点亮时的深灰底色与表层印刷字符的凹凸触感；PCB基板部分还原了常规FR-4板材的哑光绿色阻焊层质感，对板载的贴片元件、焊盘位置做了细节刻画，还原焊盘的金属光泽与阻焊层的色彩差异；侧边排针引脚采用亮面金属材质，还原铜质引脚镀锡后的金属反光特性，同时精准还原引脚的间距与伸出长度，确保结构尺寸的准确性。建模过程中重点处理了液晶面板与PCB板之间的支撑结构，还原了面板底部的定位凸台与PCB板上的对应卡槽结构，确保两者装配后不会出现错位偏移，同时还原了屏幕侧边的金属屏蔽罩结构细节，还原屏蔽罩的薄金属质感与卡扣固定结构。设计思路上围绕该款液晶屏的实际应用场景展开，完整保留了所有可用于结构装配的特征，包括排针的标准2.54mm间距、PCB板的安装孔位、屏幕的整体外轮廓尺寸，能够直接用于嵌入式开发项目的结构干涉检查、产品外壳的适配设计，无需二次调整尺寸即可直接调用到各类单片机项目、智能设备面板的装配设计中。模型整体结构清晰，各部件独立建模可单独拆分查看，既还原了成品的外观质感，也完整呈现了内部的层叠装配关系，能够帮助使用者快速理解1602液晶屏的结构组成，为相关电子项目的结构设计提供精准的三维参考。
