水上跨域桁架式简易钢制铁桥结构

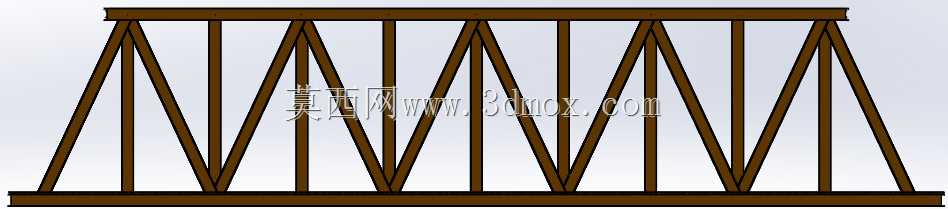

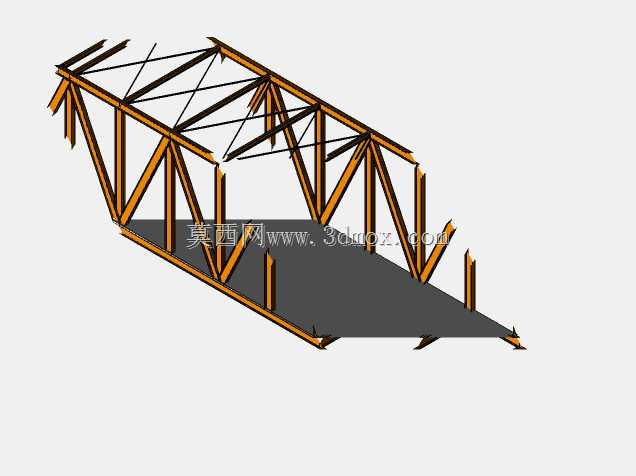

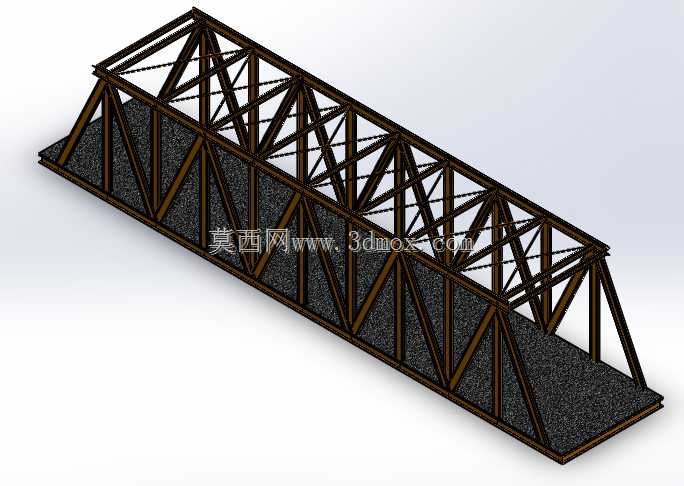

这款桁架式钢制铁桥主要面向小型水域的临时或半永久通行场景设计，可应用于乡村河道跨接、施工场地临时便道搭建、景区浅水区观光通道铺设、农田灌溉区作业通行等场景，能够在不修建大型桥墩的前提下，实现短距离水域的人车通行需求，适配荷载等级较低的轻型车辆与行人通行场景，相比传统混凝土桥梁，具备搭建速度快、构件可预制拼装、后期可拆卸迁移复用的优势，非常适合短期使用或交通流量较小的跨水区域。从功能特性来看，该铁桥采用经典的普拉特桁架结构形式，桥身两侧设置连续的三角形桁架承重单元，上弦杆、下弦杆与斜向腹杆、竖向腹杆共同组成稳定的受力体系，能够将桥面传递的竖向荷载均匀分解到各个杆件上，大幅降低单根构件的受力负荷，同时减少钢材的整体用量，在保证结构强度的前提下控制整体自重。桥面采用带防滑纹理的铺装层设计，能够提升雨天或湿滑状态下的通行摩擦力，避免行人或车辆打滑，两侧桁架同时兼具防护栏的作用，无需额外加装独立护栏即可满足通行安全防护要求，构件之间采用标准化的节点连接设计，现场拼装时无需复杂的定制加工，仅需通过螺栓或焊接即可完成整体组装。在设计思路上，该结构优先考虑了构件的通用性与运输便利性，所有杆件均采用常规型钢规格加工，无需定制特殊截面的材料，单根杆件长度控制在常规运输车辆的装载范围内，可直接通过普通货运车辆运抵施工现场，无需大型特种运输设备。整体桥身的宽度适配单车道轻型车辆通行需求，长度可根据实际跨水距离通过增减桁架单元的方式进行灵活调整，安装时仅需在两岸设置混凝土支撑承台，将桥身两端的下弦杆端部与承台预埋件固定即可，无需在河道中间设置支撑墩，不会对河道的行洪、通航造成阻碍，也减少了水下施工的复杂工序，大幅降低现场施工的难度与周期。从安装边界来看，该铁桥适配的水域宽度可根据桁架单元数量灵活调整，两岸承台的标高差需控制在合理范围内，避免桥身出现过大的纵向坡度影响通行，桥身整体自重较轻，对两岸地基的承载力要求远低于混凝土桥梁，适合在地质条件一般的乡村或郊野区域搭建，后期如果需要调整通行位置，可将杆件拆解后转运到新的场地重新拼装，构件的复用率较高，能够有效降低跨水通行设施的综合建设成本。
