明砜inio系列工业铝型材构件

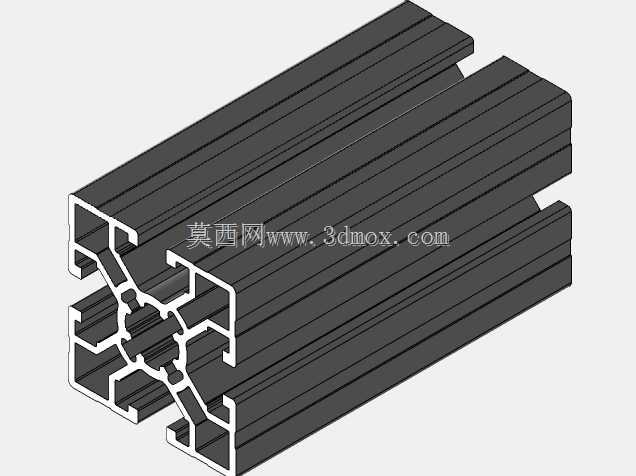

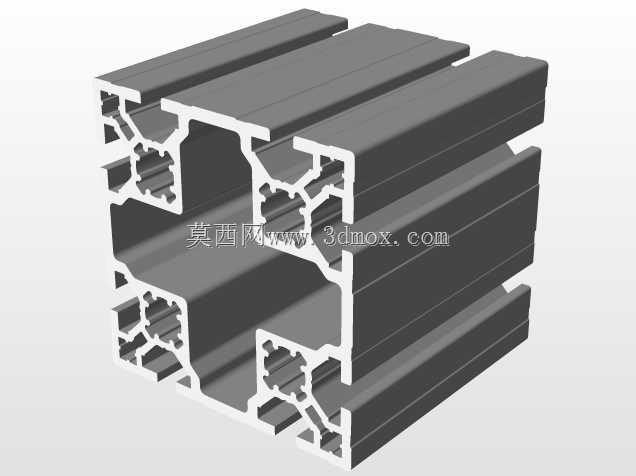

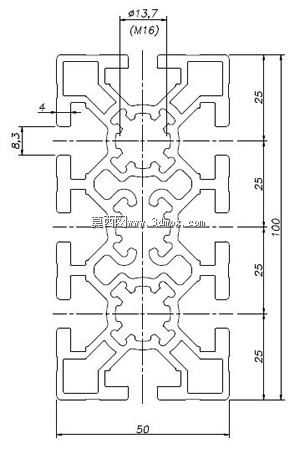

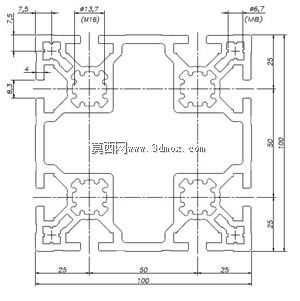

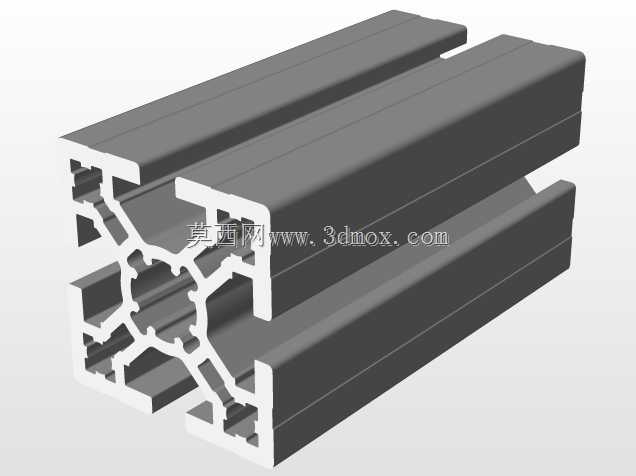

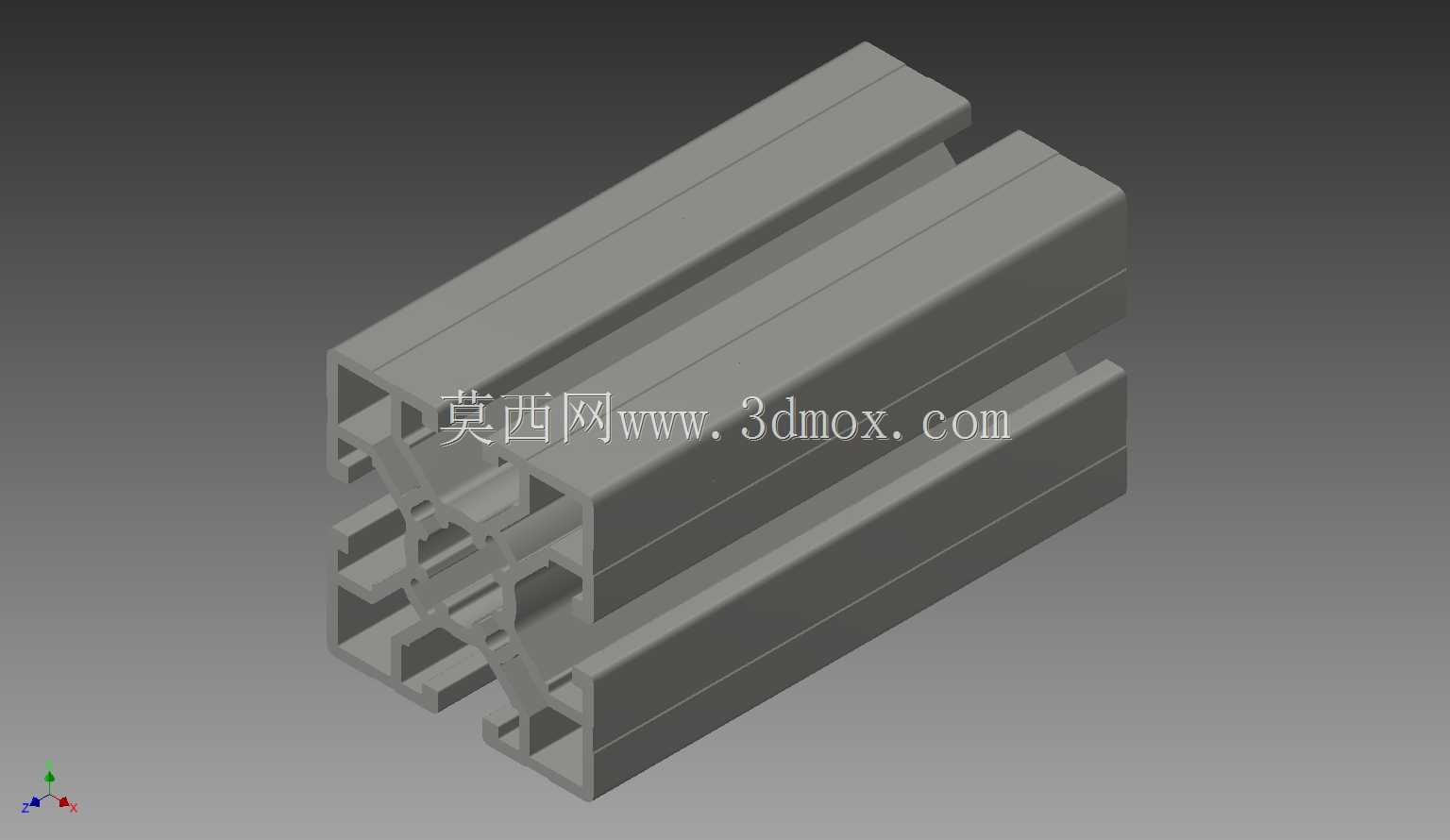

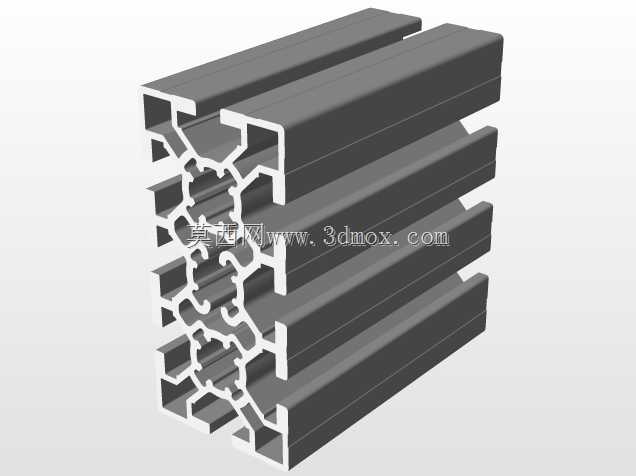

这款铝型材构件是工业自动化设备机架搭建场景中常用的基础结构件，广泛适配各类生产流水线、检测设备台架、小型设备防护外框、物料周转架的搭建需求，是工业装配领域模块化搭建方案的核心组成部件。在实际生产场景中，这类铝型材无需复杂的焊接加工，仅需配套专用的角码、螺栓、T型螺母等连接件即可完成快速组装，能够大幅缩短设备机架的搭建周期，同时具备优秀的可调整性，后期产线调整时可快速拆解重组，减少材料浪费与改造成本。从功能特性来看，该系列铝型材采用标准槽口设计，槽道精度控制严格，可顺畅滑入配套的T型螺栓、滑块螺母等紧固件，安装过程无需对型材进行二次打孔攻丝，装配效率远高于传统方钢焊接机架。型材本身采用铝合金挤压成型工艺，表面经过阳极氧化处理，具备优秀的防锈耐腐蚀能力，在车间多尘、轻度油污的环境下长期使用也不会出现锈蚀掉漆的问题，同时铝合金材质自重较轻，同等结构强度下重量仅为钢材的三分之一左右，既方便搬运组装，也能降低整体设备的承重负载。在设计思路上，该系列型材覆盖了50x50、50x100、100x100三种常用截面规格，采用统一的槽口标准，不同规格的型材之间可以通用配套连接件，能够根据机架的受力需求灵活搭配：受力较小的侧边框架可选用50x50规格，承重横梁、主支撑立柱可选用50x100或100x100规格，在保证整体结构强度的前提下合理控制材料成本。型材的截面采用多腔室加强筋结构，在控制壁厚的同时大幅提升了截面的抗弯抗扭性能，常规工况下作为设备主框架使用时，不会出现明显的形变晃动。从尺寸与安装边界来看，该系列型材的基础挤出长度统一为100mm标准段，设计时预留了拉伸编辑的参数空间，实际使用时可根据具体的机架尺寸需求，直接对型材长度进行参数化调整，无需重新绘制截面草图，大幅提升设计效率。型材的安装槽口位置经过精准定位，组装时相邻型材的连接面贴合度高，拼接后的框架整体平整度好，不会出现拼接缝隙不均、连接错位的问题，槽道内部空间充足，可容纳设备的气管、电缆、传感器线材等走线，配合专用的线槽盖板即可实现隐藏式布线，让整体设备外观更加整洁规整，同时也能避免线材外露被剐蹭损坏的风险。
