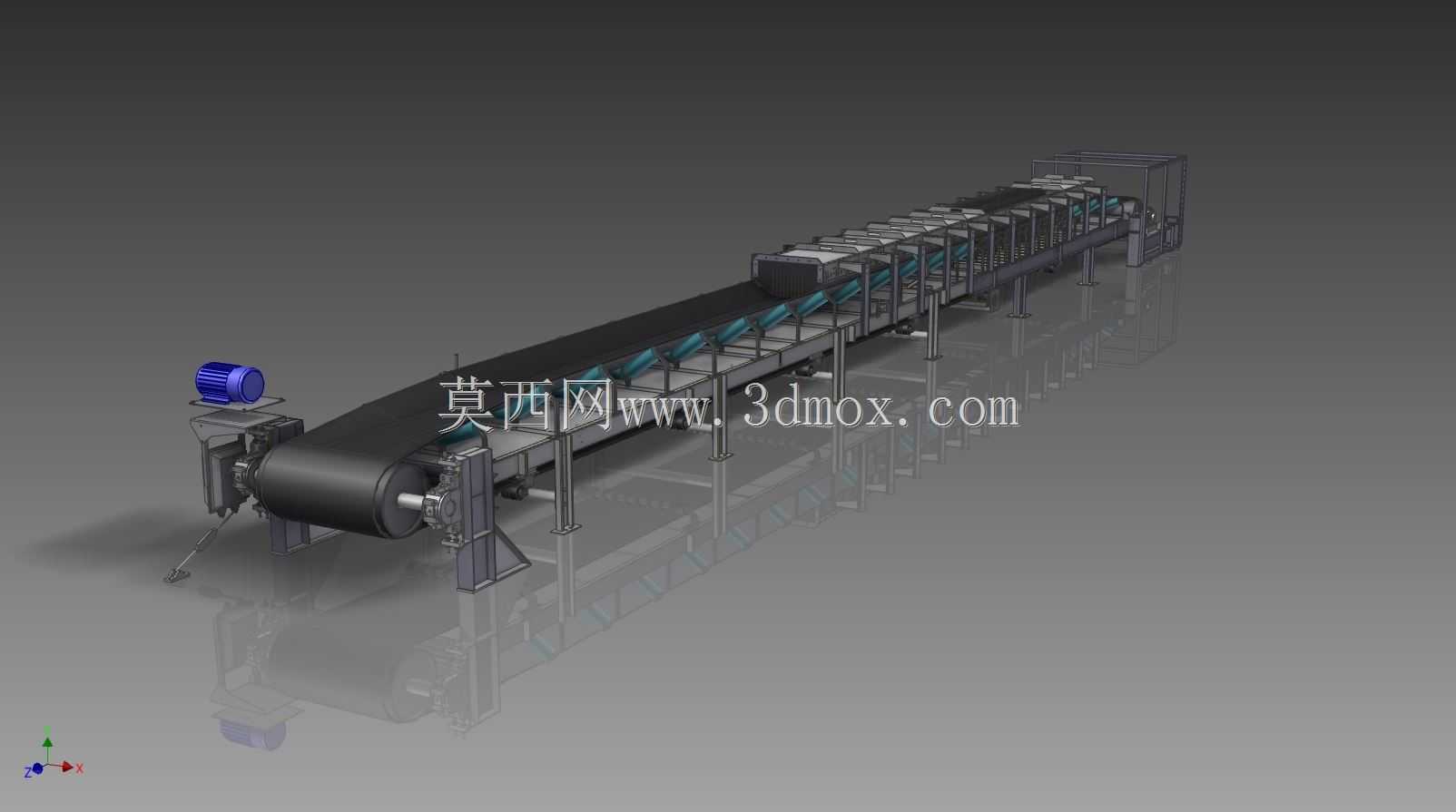

大带宽工业带式物料输送设备结构

这款大带宽带式输送设备主要面向矿山散料转运、港口大宗物料装卸、建材生产线原料输送、粮食仓储进出仓等长距离连续物料搬运场景，可适配块状、颗粒状、袋装等多种形态物料的水平或小倾角输送作业，能在露天堆场、封闭车间、高湿多尘等多种复杂工况下稳定运行，替代传统的人工转运与短距离车辆倒运模式，大幅降低散料输送环节的人力投入与物料洒落损耗。设备核心功能是通过连续运转的橡胶输送带承载物料，依托驱动端的动力输出带动整条带面循环运转，实现物料从进料端到出料端的不间断输送，沿线设置的多组托辊为带面提供均匀支撑，避免重载下带面下垂跑偏，端部的改向滑轮调整输送带的回转路径，裙座结构则为整机提供稳定的底部支撑，抵消设备运转过程中的振动与侧向载荷，保障长距离布设时的结构稳定性。从设计思路来看，整机采用模块化分段设计思路，将驱动段、中间承载段、改向张紧段拆分为独立单元，可根据现场实际输送距离灵活拼接组合，无需针对不同场地重新设计整体机架；驱动端选用齿轮电机直联驱动的结构，减少多级传动带来的动力损耗，同时在驱动滚筒位置设置防滑包胶层，提升输送带与滚筒间的摩擦力，避免重载启动时出现打滑丢转问题；上托辊采用槽型排布结构，可增大输送带的物料承载截面积，提升大带宽条件下的物料输送量，下托辊采用平行排布承托回程段带面，减少带面运行过程中的摆动摩擦。在外形尺寸与安装边界上，设备整体沿输送方向呈长条形排布，48英寸的带宽对应带面有效承载宽度约1.2米，可满足每小时数百吨的散料输送能力需求；安装时需沿输送路径预留对应长度的平整安装基面，驱动端需预留电机检修与张紧装置调节的操作空间，进料端需匹配上游出料设备的落料高度，出料端需对接下游收料设备的进料口位置，沿线机架的支撑脚需做基础固定，避免设备长周期运行过程中出现移位偏移；设备两侧预留有安全巡检通道宽度，可方便运维人员日常检查托辊运转状态、输送带磨损情况，张紧装置设置在改向端位置，可根据输送带的拉伸老化情况实时调节张紧力，保障带面始终处于合适的张紧状态，减少跑偏、撒料等常见故障的发生概率。
