丝杆驱动电动升降梯传动机构

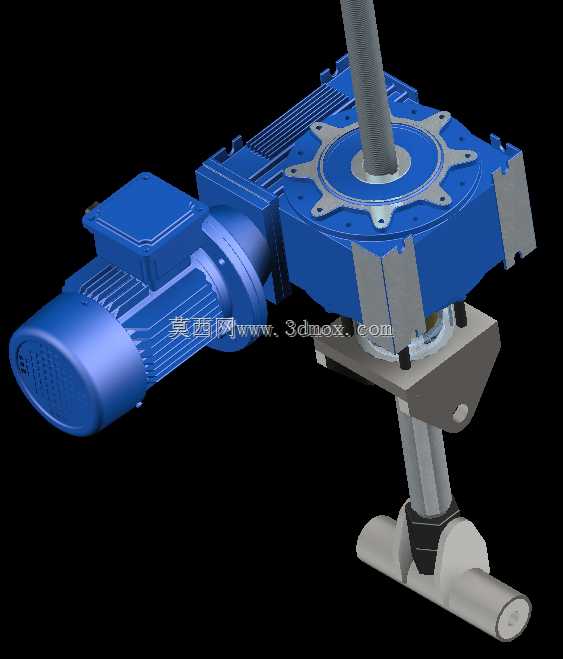

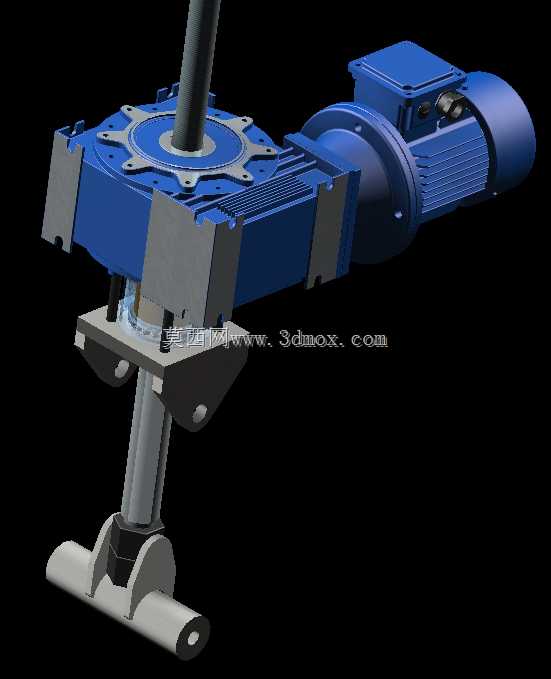

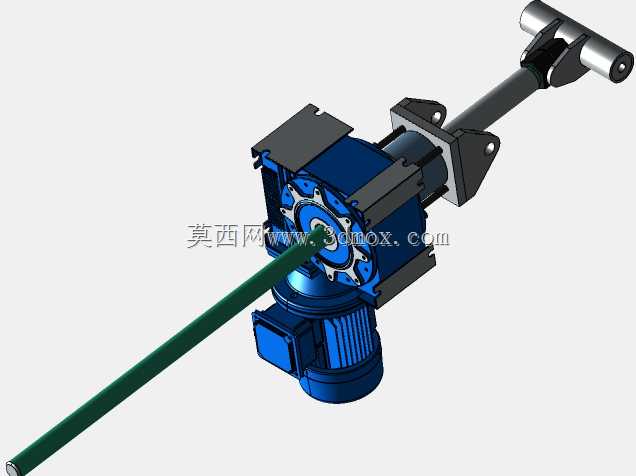

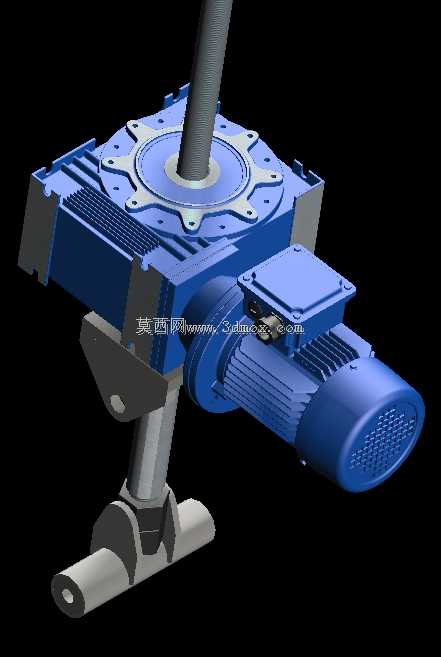

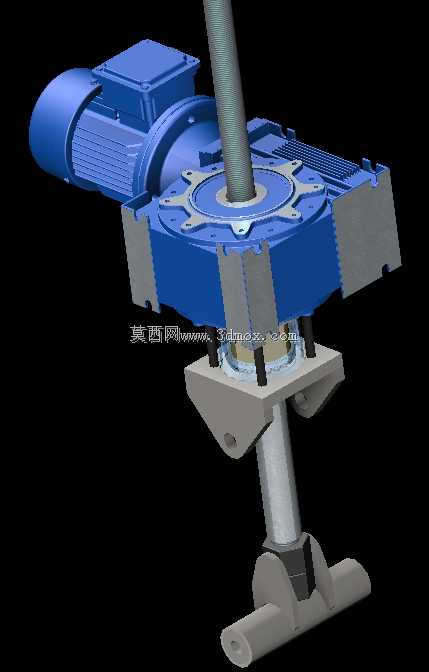

这款丝杆驱动的电动升降传动机构，主要应用在小型固定式作业升降台、仓储轻型货梯、工业设备工位升降调整、民用无障碍小型升降平台等场景中，可实现平稳的垂直方向载荷输送与位置调整，替代传统液压升降结构存在的易漏油、维护频次高、停位精度不足的问题，适配对升降平稳性、停位准确度有较高要求的使用场景。从实际用途来看，该机构可作为小型电动梯的核心驱动单元，既可以承载额定范围内的货物完成楼层间的垂直转运，也可以搭载作业平台实现操作人员的工位高度调整，在轻工制造车间、仓储物流区域、小型商用建筑配套设施中都能适配使用，相比曳引式升降结构不需要配套复杂的配重与井道预留，安装空间要求更低，部署灵活度更高。从功能特性来看，该机构集成了驱动电机与减速换向结构，电机输出的高转速低扭矩动力经过减速箱的齿轮组减速增扭后，转换为适配丝杆传动的低转速大扭矩输出，带动丝杆完成回转运动，进而驱动与丝母连接的升降平台实现垂直方向的直线往复运动，整套传动结构为刚性啮合传动，不存在液压传动的泄压沉降问题，停位后可长时间保持位置稳定，同时传动过程噪音更低，运行过程的振动幅度更小，可实现毫米级的停位精度控制。从设计思路来看，该结构采用模块化集成设计，将驱动电机、减速箱体、传动丝杆、安装基座整合为一体式总成，减少了分散部件的装配调试工作量，减速箱体采用法兰式安装面设计，可直接与设备的上部承载框架通过螺栓紧固连接，下部的导向支撑座与升降移动端连接，既承担传动过程的径向载荷，也为丝杆提供径向支撑，避免丝杆长距离传动出现挠曲变形，箱体侧面预留的检修位可快速完成内部齿轮润滑与磨损检查，降低后期维护的操作难度。从安装边界来看，该机构的驱动单元采用卧式布置，整体横向占用空间紧凑，丝杆的有效行程可根据实际升降高度需求选配对应规格，上部安装法兰的螺栓孔位采用标准化环形排布，可适配多数常规小型升降台的安装接口，下部支撑座的连接面预留通用安装孔，不需要额外加工转接件即可完成与升降滑台的固定，整体安装过程不需要复杂的现场调校，装配完成后仅需调试上下限位即可投入使用，适配不同安装空间的部署需求。
