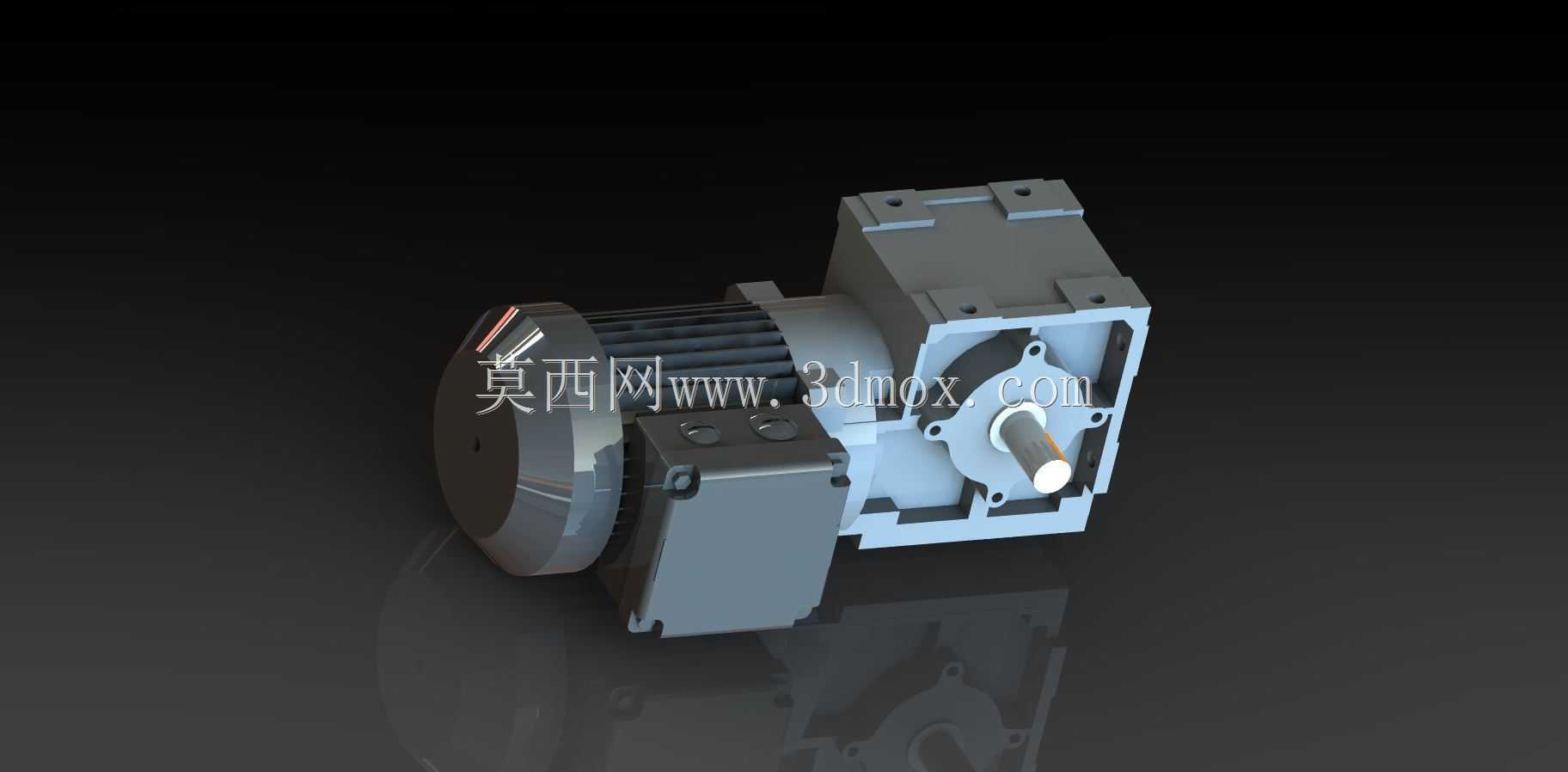

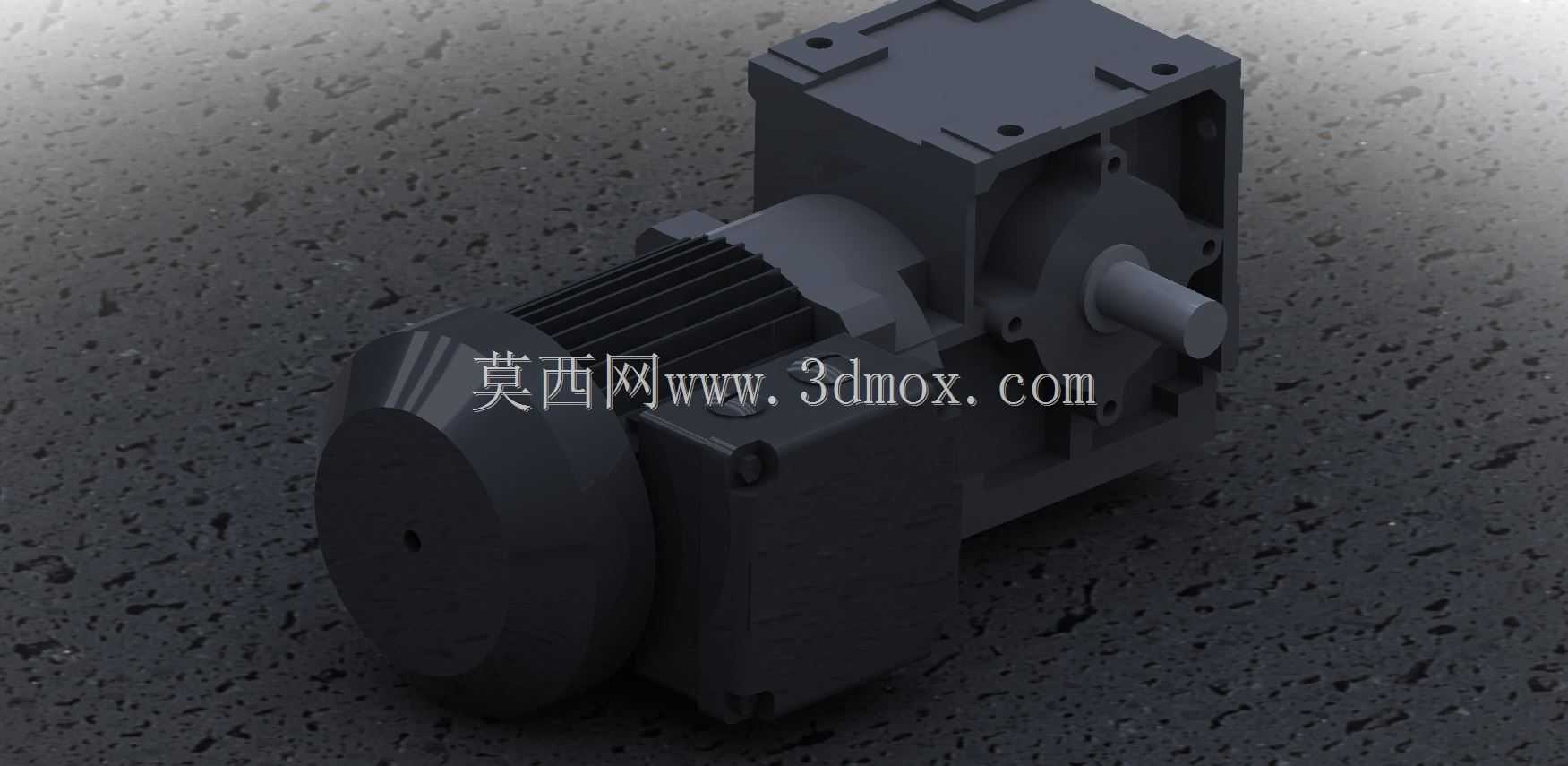

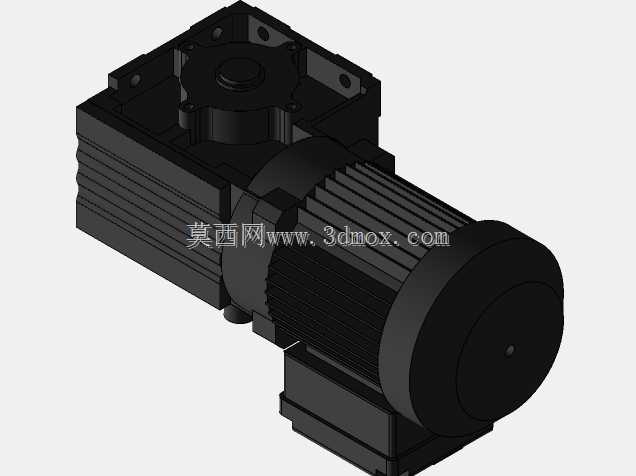

发动机配套齿轮减速马达结构设计

这款齿轮马达主要面向发动机配套的动力传输场景设计，可应用在小型内燃机驱动的附属传动系统、工业设备辅机驱动、输送线动力单元等场景中，能够在动力输入后完成转速匹配与扭矩放大，为后端负载提供适配的动力输出。在实际使用场景中，这类齿轮马达常被用于需要低转速大扭矩输出的工位，比如发动机散热系统的调节机构、物料输送的驱动单元、小型自动化设备的动力源，能够在紧凑的安装空间内完成动力转换，替代传统的电机搭配独立减速箱的分体式方案，减少传动链路的连接误差，提升整体传动效率。从功能特性来看，该齿轮马达将驱动电机与齿轮减速箱体做了一体化集成设计，电机输出端直接耦合减速箱的输入齿轮组，省去了额外的联轴器连接结构，既减少了整体的安装占用空间，也降低了传动过程中的功率损耗。箱体采用分体式拼接结构，既方便内部齿轮、轴承等传动部件的装配与后期维护，也能保证箱体的结构刚性，在承受输出端径向负载时不会出现壳体变形的问题。输出轴采用凸缘安装的定位方式，轴端预留了标准的键槽结构，能够直接和负载端的传动轮、联轴器进行连接，无需额外加工转接结构。在设计思路上，这款产品优先考虑了安装适配性与运行稳定性，电机部分采用了散热筋结构的外壳设计，能够在连续运行过程中通过外壳的散热筋增大散热面积，避免电机长时间运行出现过热问题。减速箱内部采用斜齿轮与直齿轮组合的传动结构，高速级使用斜齿轮降低传动噪音，低速级使用直齿轮提升扭矩承载能力，兼顾运行静音效果与负载能力。箱体上预留了多个标准安装孔位，支持卧式、法兰式等多种安装方式，能够适配不同设备的安装空间需求。从外形尺寸与安装边界来看，整体结构采用方正的箱体设计，电机部分为圆柱型结构与减速箱方正壳体平滑过渡，最大外轮廓没有突出的不规则结构，在设备布局时可以紧贴设备机架安装，不需要预留过多的避让空间。输出轴的中心高、安装孔位间距都参考了通用的行业安装尺寸，能够直接替换同规格的传统分体式传动方案，不需要对原有设备的安装结构做额外改造。接线盒设置在电机壳体的侧方位置，预留了足够的接线操作空间，现场布线时可以灵活选择走线方向，不会和周边的设备结构产生干涉。整体结构的重量分布均衡，安装后不会出现重心偏移的问题，在设备运行过程中能够减少振动传递，提升整体运行的平稳性。
