USB接口ISP编程PCB电路板3D设计模型

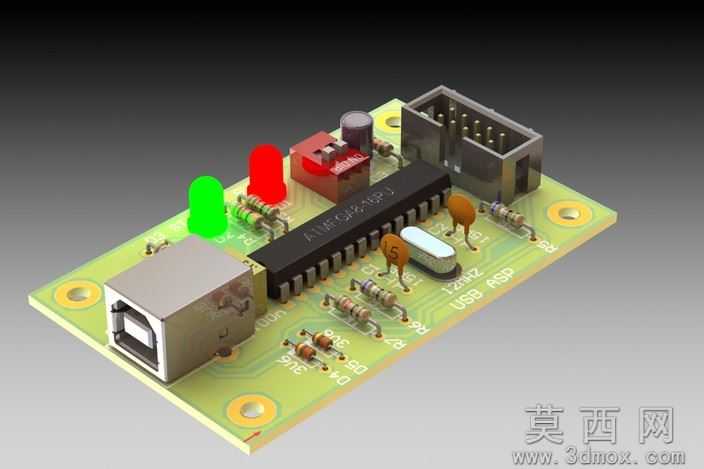

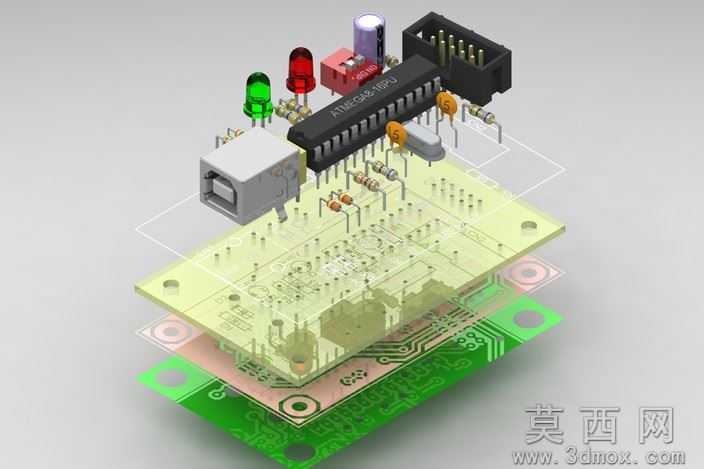

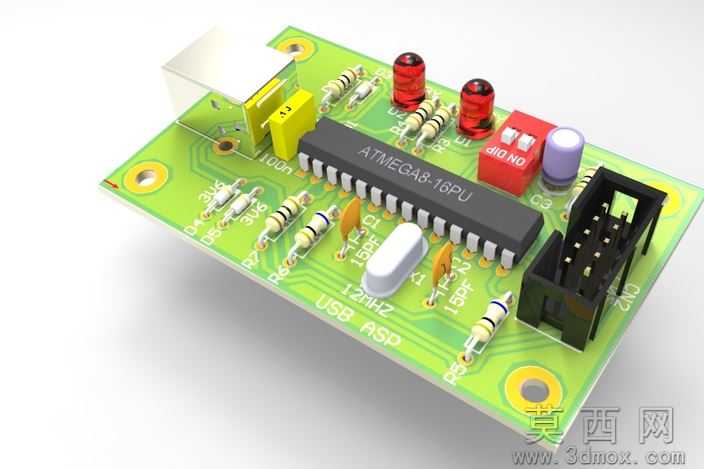

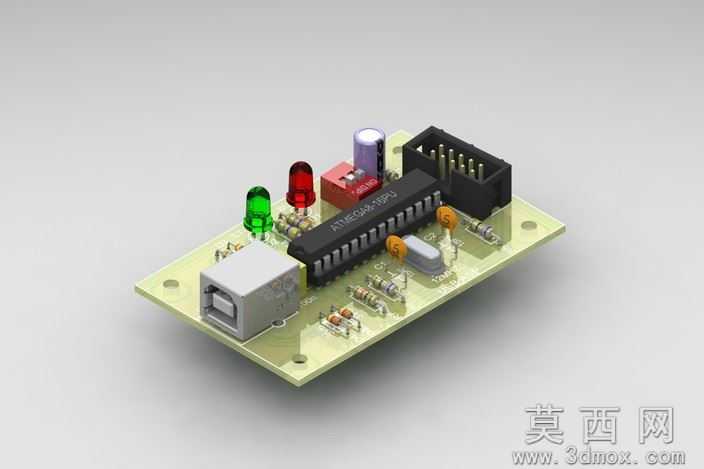

本模型为USB接口ISP编程微控制器PCB电路板的完整三维设计成果，建模阶段严格遵循真实PCB生产设计流程，首先依据ISP编程电路的功能需求完成原理图逻辑搭建，逐一梳理USB接口、主控芯片、电容、电阻、发光二极管、排针接口、晶振等所有元件的电气连接关系，再通过多层板布局规则完成板层堆叠设计，分别绘制顶层信号层、底层接地层、丝印层、阻焊层的完整轮廓，精准定位每一个元件的焊盘位置、过孔尺寸与走线宽度，所有元件的封装尺寸完全匹配市面通用的电子元器件规格，不存在布局干涉或封装错位问题。参数设计环节严格遵循电子电路设计规范，PCB板整体长宽尺寸适配通用USB编程器的外壳装配要求，板厚设定为常规1.6mm标准规格，焊盘尺寸根据不同元件的引脚直径做差异化调整，USB接口的固定脚焊盘、贴片元件的回流焊焊盘、直插元件的波峰焊焊盘均符合焊接工艺要求，走线间距满足220V以下低压电路的安全绝缘标准，电源走线与信号走线做了分离布局避免信号干扰，发光二极管的位置预留了导光结构的装配空间，排针接口的引脚间距严格采用2.54mm通用排针标准，可直接与常规杜邦线实现对接。渲染材质环节完全还原真实电路板的视觉质感，PCB基板采用哑光绿色FR-4玻纤板材质，表面阻焊层做了细微的磨砂质感处理，铜箔走线部分呈现金属铜的哑光光泽，焊盘表面做了喷锡工艺的亮银色金属质感，直插电容的铝壳呈现哑光银灰色金属质感，发光二极管分别采用半透明翠绿、正红的塑料材质，可模拟通电后的透光发光效果，USB接口的金属外壳做了镀镍的亮面金属质感，黑色塑料基座呈现哑光黑的工程塑料质感，主控芯片的黑色塑封外壳表面印刷了清晰的型号丝印，所有元件的材质参数都经过反复调试，渲染效果与实物电路板的视觉表现高度一致。结构原理层面完整还原了USBASP编程器的功能逻辑，板载电路可实现USB接口到ISP编程接口的信号转换，通过板载主控芯片完成编程信号的解析与传输，板载的晶振为芯片提供稳定的时钟信号，电容元件完成电源滤波与信号去耦功能，发光二极管分别作为电源指示灯与数据传输指示灯，排针接口可直接连接目标单片机的ISP编程引脚，实现对AVR等系列单片机的程序烧录功能，多层板的层叠结构清晰展示了内部走线的走向，可直观观察到不同板层之间的过孔连接关系，完整呈现了电路板从外部元件到内部走线的全部结构。软件兼容层面，模型基于SolidWorks2012版本搭建完成，同时导出了STEP、IGES等通用三维格式，可兼容UG、Pro/E、Catia等绝大多数主流三维设计软件，不同软件打开后均可保留完整的装配结构与零件分层，可直接进行编辑修改、工程图导出或仿真分析，不存在特征丢失、零件错位或格式不兼容的问题。研发教学应用层面，该模型可作为电子电路设计、PCB Layout课程的教学案例，帮助学习者直观理解多层PCB板的结构组成、元件布局规则与焊接工艺要求，也可作为电子工程师研发USBASP编程器的参考设计，直接在此模型基础上调整电路布局、更换元件参数完成定制化开发，还可用于电子产品结构装配的仿真演示，验证电路板与外壳、接口的装配匹配度，减少实物打样的迭代次数，降低研发成本。
