倾斜式32寸带式输送设备结构设计

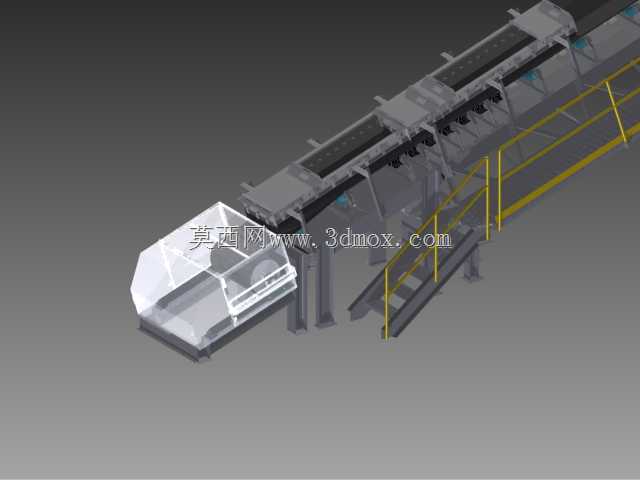

这款倾斜布置的带式输送设备，主要面向矿山、砂石骨料加工、粮食仓储、建材生产等场景的散状物料转运作业，可实现低位取料向高位作业点位的连续物料输送，解决不同高程作业面之间的物料流转需求，替代传统人工转运或间歇式提升设备的低效作业模式，适配块状、颗粒状、袋装等多种形态物料的长距离连续输送工况。设备整体采用倾斜上扬的布置形式，机架采用型钢焊接桁架结构，在中段设置斜向支撑腿结构，可直接固定于硬化作业地面，无需额外搭建复杂承重平台，安装时仅需校核进料端与出料端的高程差、水平投影距离，即可匹配现有生产线的布局边界，支腿底部预留地脚螺栓安装孔位，可根据现场地面平整度调整垫铁高度，保障机架整体水平度与输送带运行轨迹的对中性。设备的核心承载部件为环形橡胶输送带，两侧设置加高挡边结构，避免倾斜输送过程中物料滚落撒漏，输送带上方沿机架全长设置防护栏杆，兼顾日常巡检的安全防护与输送带跑偏时的限位防护；驱动单元布置于设备高位出料端，通过滚筒与输送带之间的摩擦力带动带体循环运转，低位进料端设置张紧调节结构，可根据输送带长期运行后的拉伸量调整张紧行程，保障带体与驱动滚筒的贴合摩擦力，避免打滑丢转问题。设计过程中重点考量了倾斜输送的物料安息角参数，将设备倾斜角度控制在常规散料自然滑落的临界角度以内，同时在输送带表面增设横向防滑挡条，进一步提升大倾角工况下的物料携带能力；机架两侧预留托辊安装位，可根据输送物料的容重调整槽型托辊的排布密度，重物料工况下加密托辊间距可减少带体下垂变形，降低运行过程中的带体跳动与撒料风险。设备进料端设置敞口接料导槽，可直接对接上游破碎机、筛分设备、料仓的出料口，导槽内侧铺设耐磨衬板，减少物料下落对输送带的直接冲击磨损；出料端设置导流卸料罩，可将输送的物料精准导入下游受料设备，避免卸料过程中的粉尘外溢与物料偏载问题。整机结构采用模块化分段设计，长距离输送场景下可将机架拆分为多段运输，现场通过法兰螺栓拼接即可完成组装，无需大型吊装设备配合，大幅降低现场安装的施工难度与周期，日常运维仅需定期检查托辊转动灵活性、输送带磨损程度与张紧度，即可保障设备长期稳定运行，适配多行业连续化生产的物料输送需求。
