三位式机械计数装置结构设计

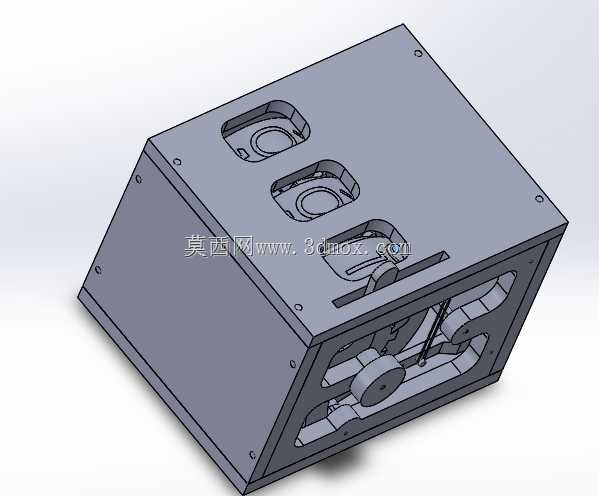

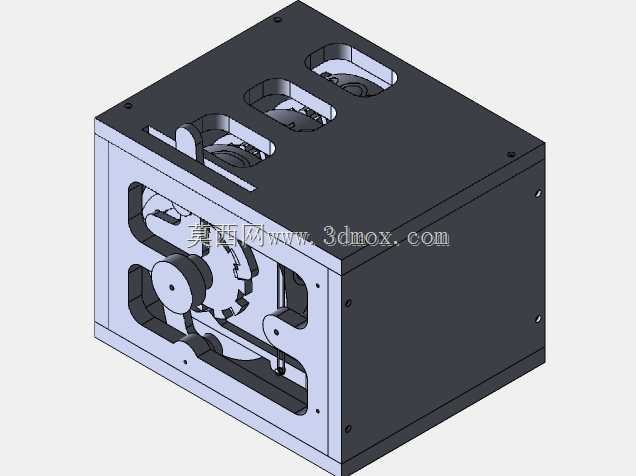

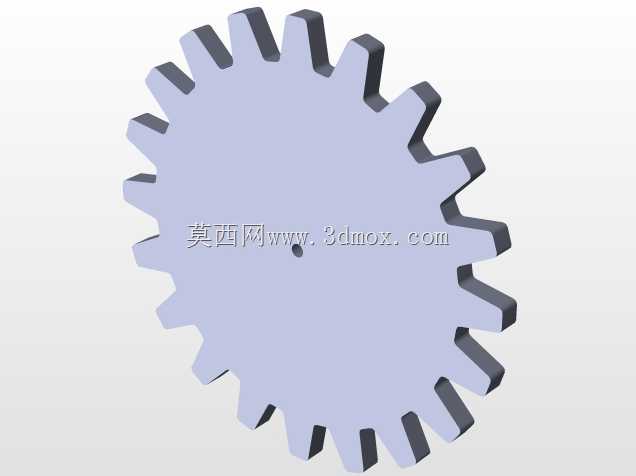

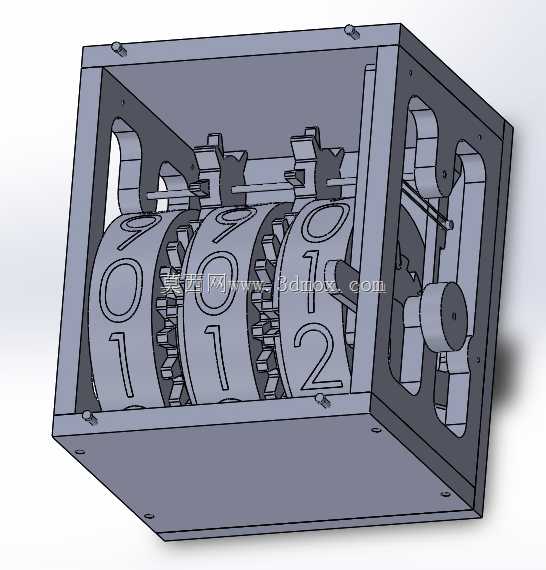

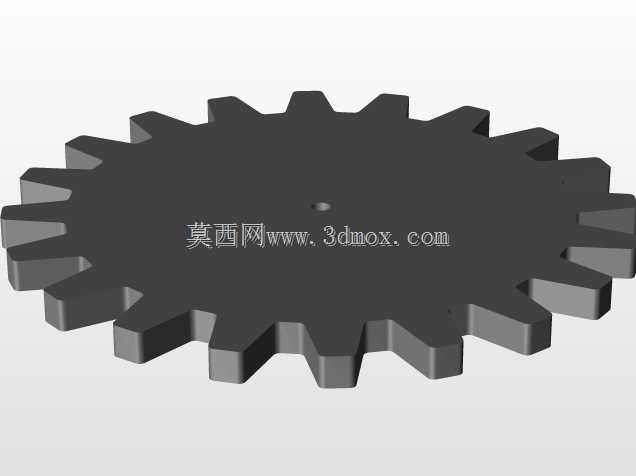

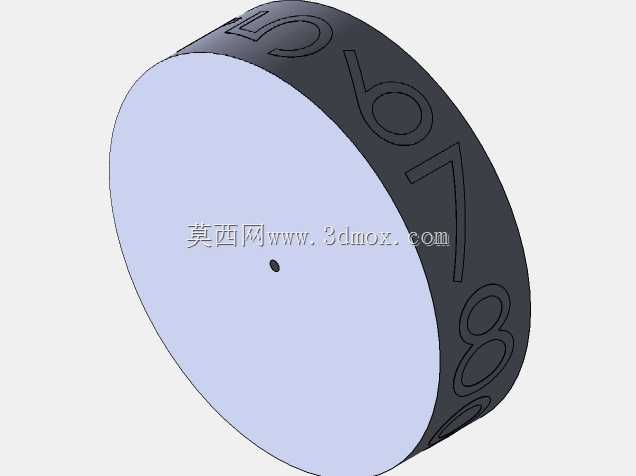

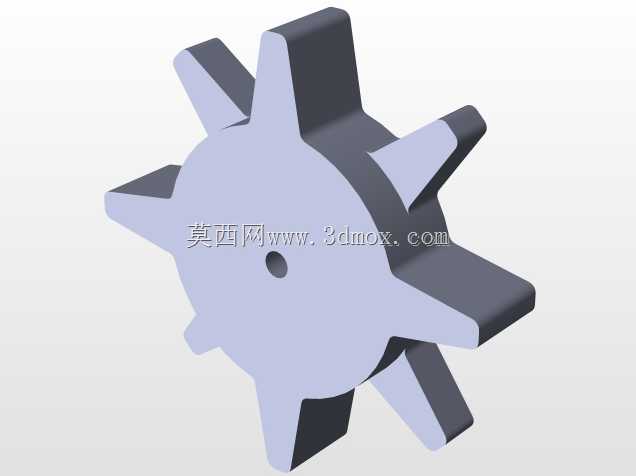

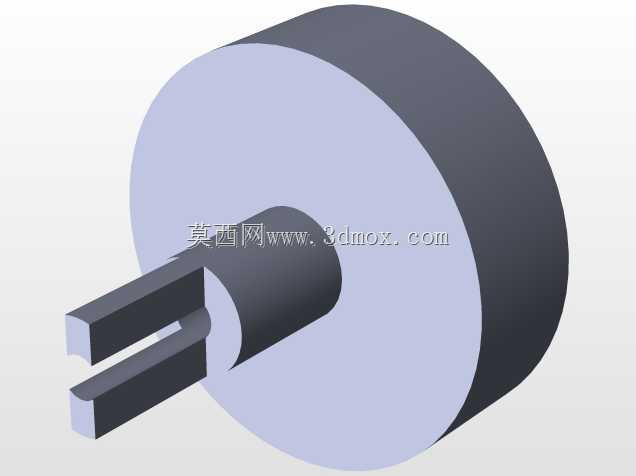

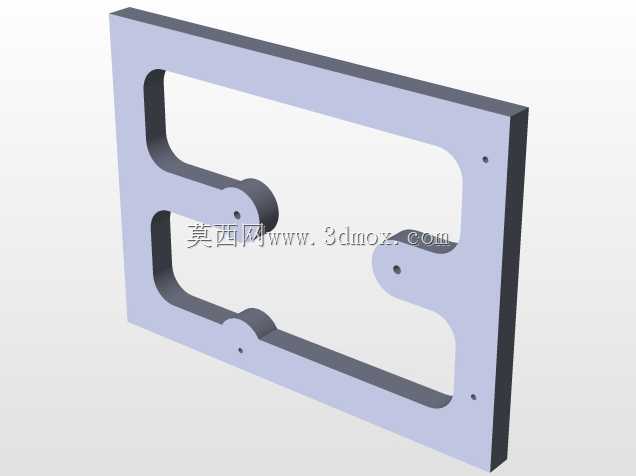

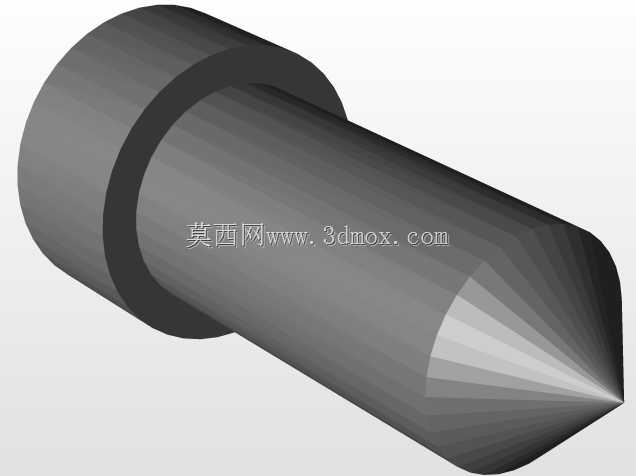

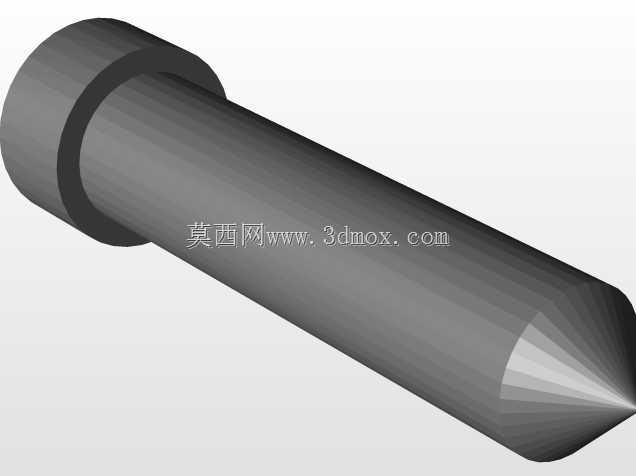

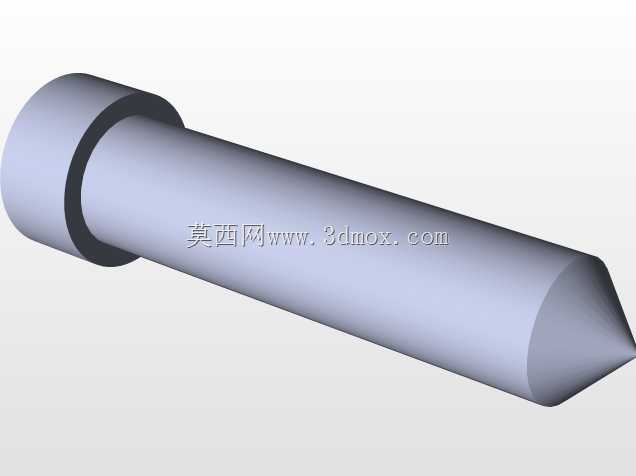

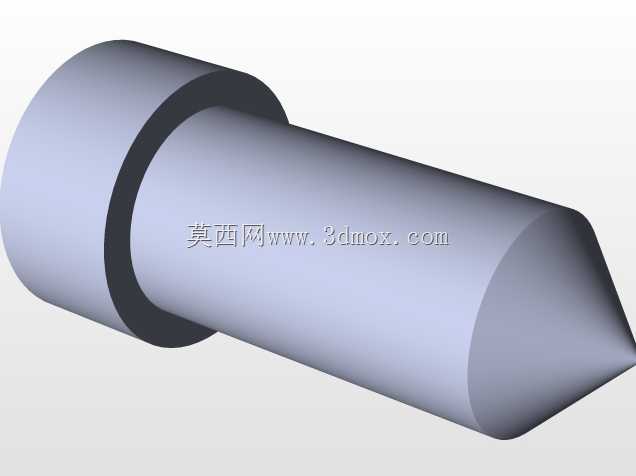

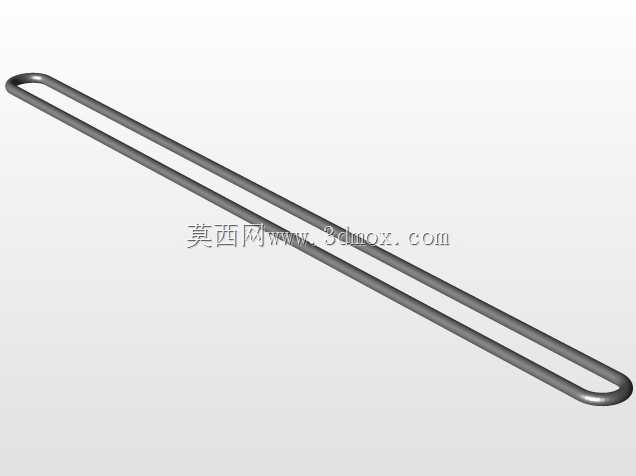

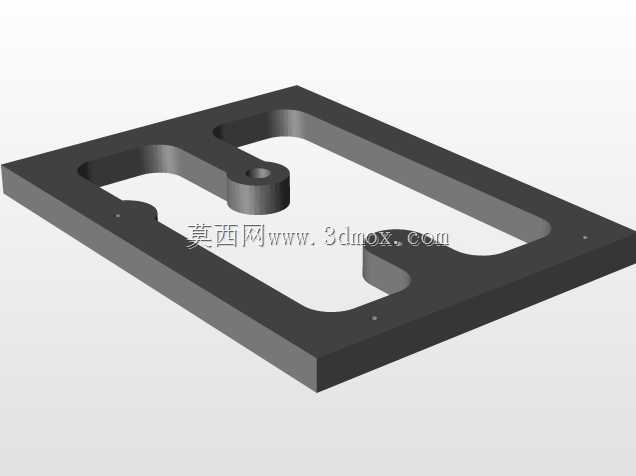

这款三位式机械计数装置，主要面向工业生产现场的无电源计数场景，可适配各类冲床、印刷机、包装输送线等需要累计动作次数的设备，在强电磁干扰、粉尘潮湿的恶劣工况下，相比电子计数元件具备更高的可靠性，无需外接供电即可完成动作次数的累计记录，广泛应用于生产产量统计、设备动作频次记录、工件计数分拣等场景，能够在无外接电源的环境下长期稳定工作，避免电子元件受温湿度、电磁干扰出现的计数偏差问题。装置整体采用封闭式箱体结构，外壳通过多组紧固螺丝完成拼接密封，可有效阻隔生产现场的金属碎屑、粉尘、切削液进入内部传动结构，降低日常维护的频次。箱体顶面预留三个并排的计数显示窗口，每个窗口对应一位计数轮，可实现0-999范围的整数累计计数，窗口周边做了下沉式的定位凸台结构，可直接嵌入安装透明防护盖板，避免外力磕碰损伤计数轮表面的数字标识，同时方便操作人员直观读取当前累计数值。箱体侧面开设镂空观察窗口，无需拆解外壳即可快速查看内部传动机构的运行状态，日常巡检时可直接观察齿轮啮合、拨杆动作是否顺畅，及时排查卡滞隐患。内部采用棘轮棘爪配合齿轮组的纯机械传动逻辑，输入轴可对接设备的往复运动部件，每完成一次预设动作就会推动最低位计数轮转动一格，当低位计数轮转满一圈后通过进位齿轮带动高位计数轮递进一格，传动比经过精准核算，确保进位动作准确无跳数、漏数问题。设计过程中充分考虑了安装适配性，箱体边角预留了标准化的安装固定孔位，可直接通过螺栓固定在设备机架的平面上，安装边界紧凑，不会占用过多设备安装空间，输入轴的连接位置预留了通用的对接接口，可适配不同行程的往复驱动部件，无需额外定制转接结构即可完成装配。整体结构的零部件均采用常规机械加工工艺即可生产，齿轮、计数轮等易损件可单独拆卸更换，后期维护成本较低，传动部件的配合间隙经过优化，既保证动作传动的灵敏度，又避免间隙过大导致的计数误差，在高频次动作的工况下也能保持稳定的计数精度，适合各类工业生产场景的离线计数需求。
