船用折臂式海上吊艇架起重设备

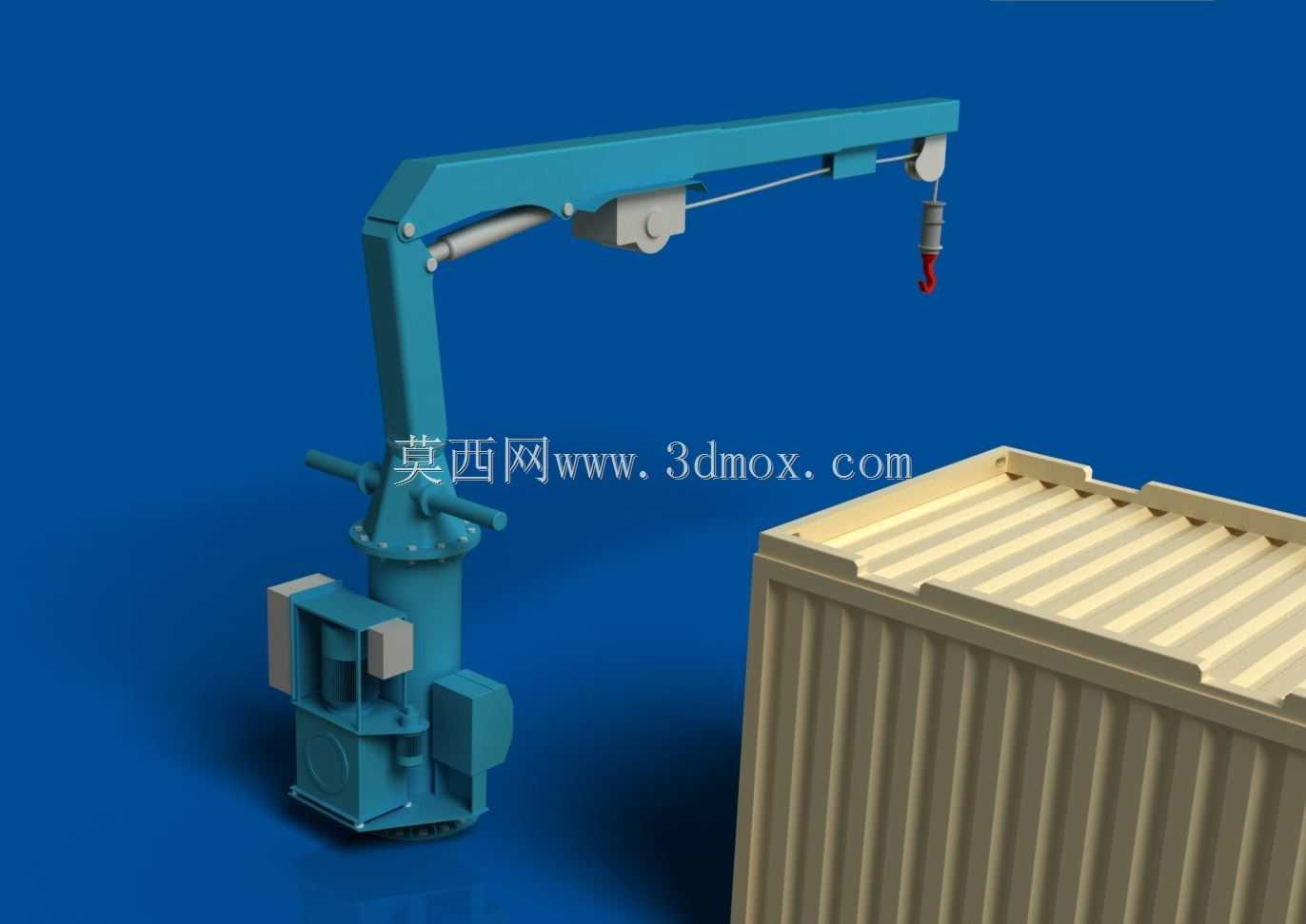

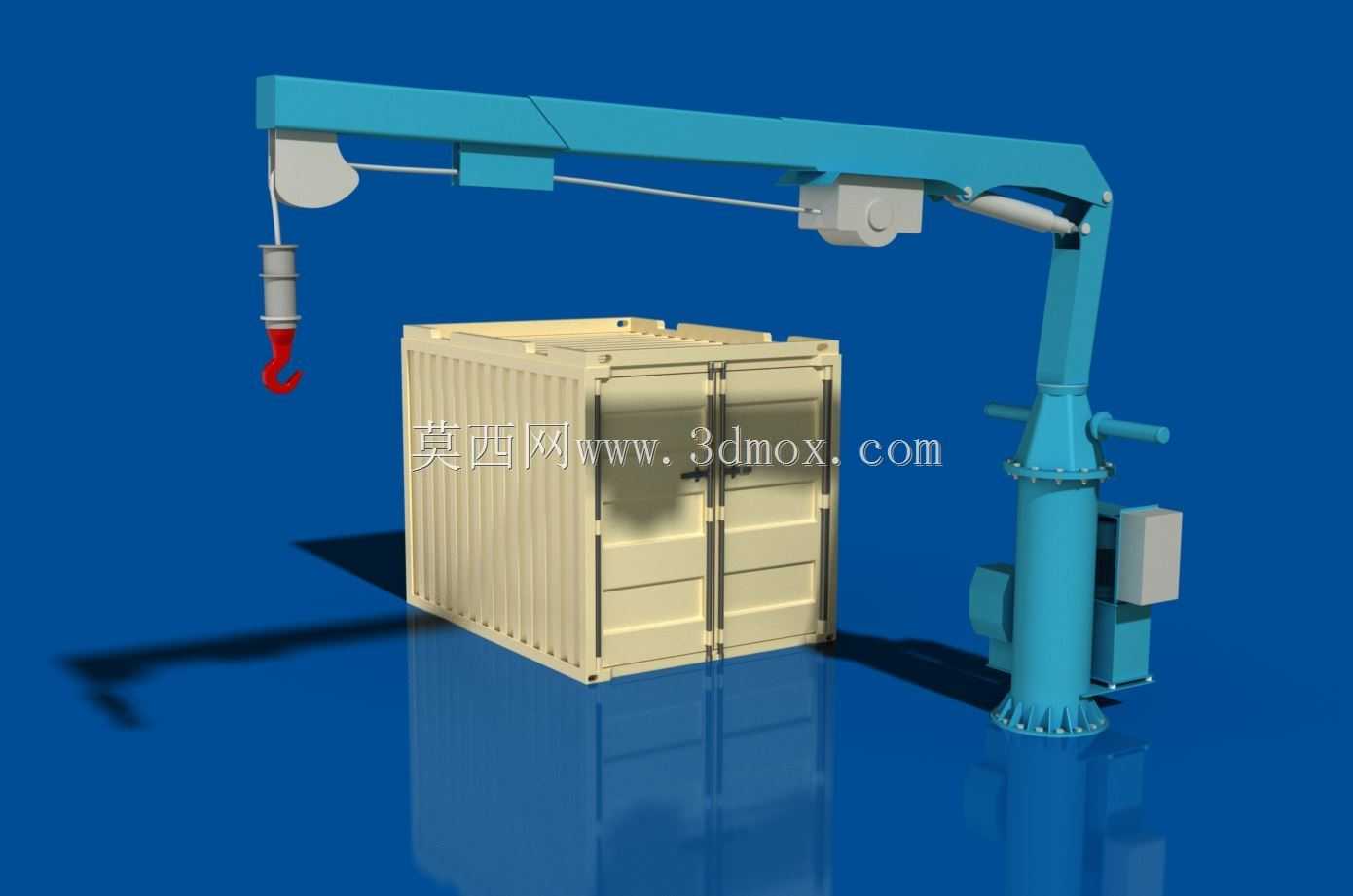

这款折臂式吊艇架起重设备主要应用于各类海洋作业船舶、海上平台、科考船及货运船舶的舷侧作业区域，核心用途是完成作业艇、救生艇的收放吊运，同时可兼顾舷侧物资转运、小型设备吊装、集装箱类标准储运单元的短距离移位作业，是船舶甲板区域保障海上作业灵活性、人员救生能力与物资补给效率的核心甲板配套装备。从功能特性来看，该设备采用折臂式结构设计，相较于直臂吊机拥有更灵活的作业覆盖范围，臂架可通过多关节折叠调整作业半径与起升高度，在非作业状态下可将臂架折叠收拢至立柱侧方，大幅减少甲板占用空间，适配船舶甲板有限的安装区域；设备配备液压驱动的变幅机构与回转机构，立柱底座可实现360度全回转作业，能够覆盖舷侧大范围作业区域，起升机构集成于臂架中段，搭配吊钩组件可实现稳定的重物起吊与精准对位，可在船舶有一定横摇纵摇的海况下保持作业稳定性。从设计思路层面，该设备充分考虑海上作业的特殊环境，整体结构采用耐海洋盐雾腐蚀的材质选型思路，底座采用法兰式安装结构，通过多组螺栓与船舶甲板的预埋基座刚性连接，保证吊装作业时的结构稳定性；臂架采用变截面箱型结构设计，在保证结构强度、降低整体自重的同时，可有效抵御海上强风载荷与作业冲击载荷，臂架走线采用内置式布局，避免液压管路、线缆外露受海水侵蚀与外物剐蹭，设备侧方集成的动力与控制单元采用密封式柜体设计，可适应海上高湿高盐的作业环境。在外形尺寸与安装边界方面，该设备收拢状态下整体高度适配船舶上层建筑的限界要求，不会遮挡船舶航行瞭望视线，作业状态下最大作业半径可覆盖舷侧外伸足够距离，满足吊放作业艇至水面、吊运标准集装箱至甲板转运区域的距离要求；安装时需在甲板对应位置预留匹配底座法兰尺寸的安装平面，保证基座下方有足够的结构加强支撑，同时需预留液压管路与控制线缆的布设通道，设备作业回转范围内需规避甲板系缆桩、通风口等固定障碍物，保证全角度回转作业无干涉。
