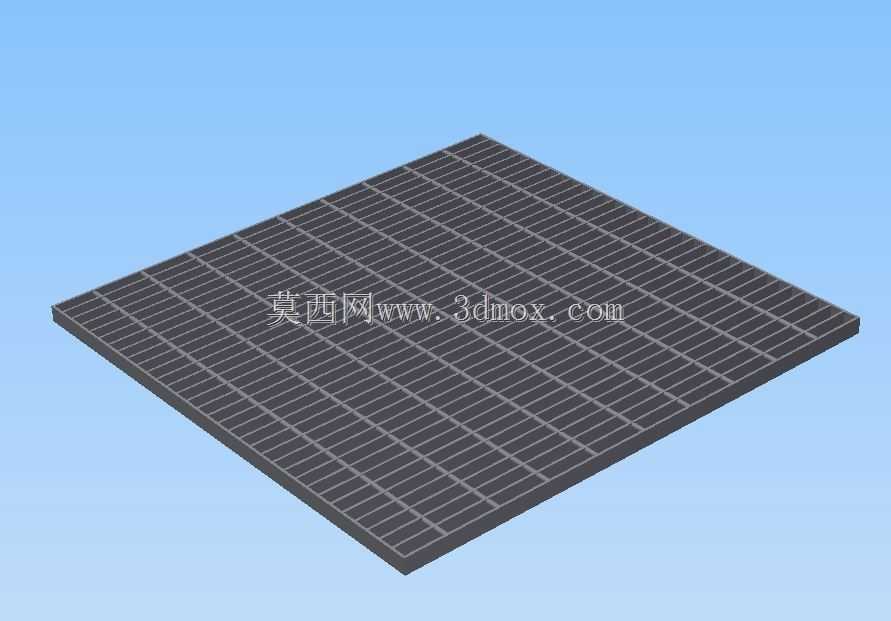

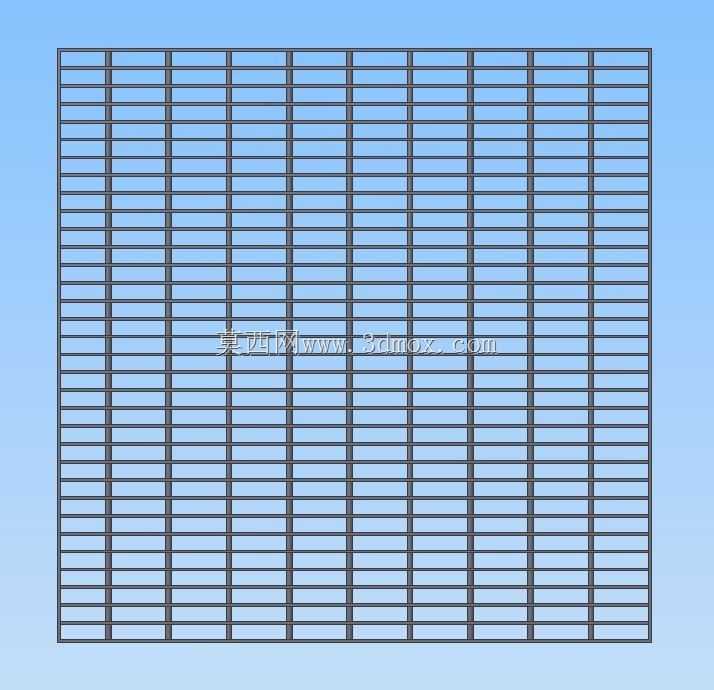

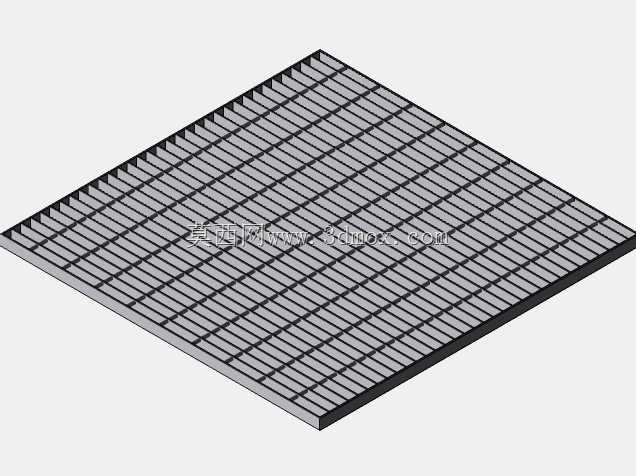

iLogic参数化工业格栅MBG-531结构设计

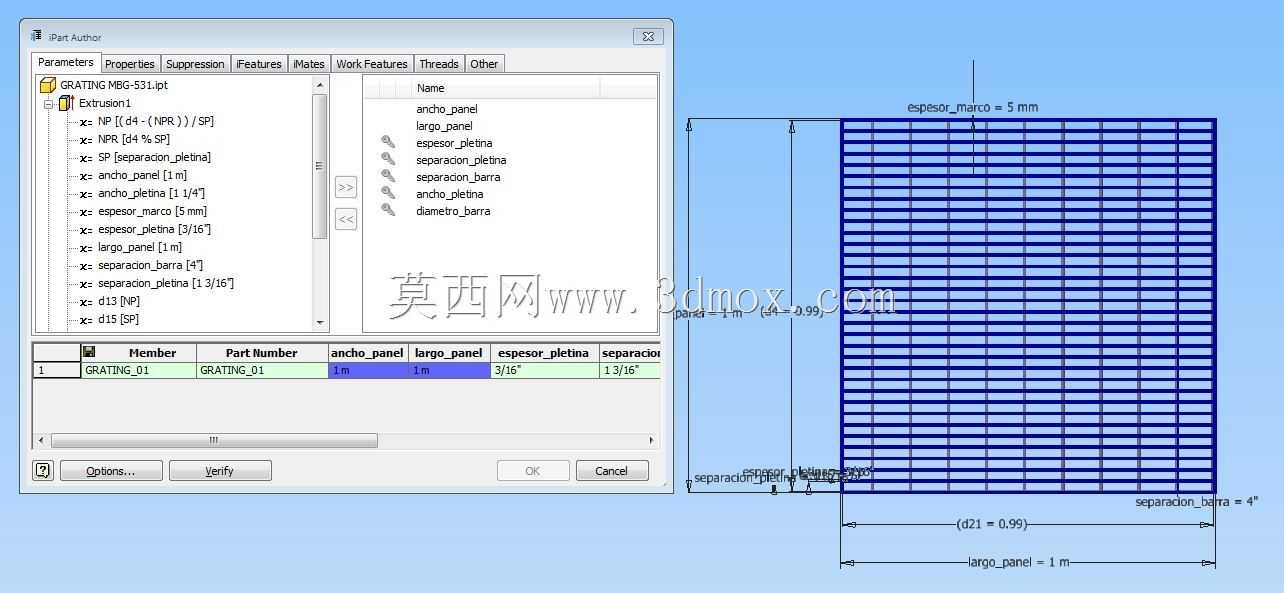

这款参数化格栅构件主要应用于工业通风系统的风口防护、设备散热通道阻隔、生产车间平台踏步防滑面层以及大型设备的外围安全防护场景，在暖通工程、工业设备配套、厂区安全设施搭建领域都有广泛的使用空间，既可以作为通风路径上的异物阻隔部件，避免大尺寸杂物进入风道或设备内部造成堵塞、部件损坏，也可以作为踩踏构件承担人员通行的载荷，同时兼顾通风通流的需求，部分场景下也可作为装饰性防护格栅覆盖在设备外露的传动区域外侧，兼顾安全防护与视觉规整性。该格栅采用参数化驱动的设计逻辑，所有栅条的间距、栅条厚度、整体外框尺寸都可以通过参数表直接调整，无需重新绘制草图即可快速生成不同规格的同类型格栅产品，能够快速适配不同安装洞口的尺寸需求，大幅提升同系列产品的设计迭代效率，减少重复建模的工作量。从功能特性来看，这款格栅的栅条采用等间距平行排布，栅条之间预留均匀的通流间隙，在保证结构强度的前提下最大化通流面积，外框采用一体式边框设计，边框上预留的安装定位尺寸能够直接匹配常规的紧固件安装需求，安装时无需额外做边框裁切适配。设计过程中优先考虑了安装边界的适配性，整体外框的长宽尺寸预留了标准安装余量，栅条的排布方向可以根据实际通风走向或者受力方向快速调整，当作为踏步格栅使用时，栅条的受力方向垂直于人员行走方向，能够提供足够的抗变形能力，栅条表面的平整结构也避免积灰积料，日常清理维护十分便捷。针对不同场景的载荷需求，通过参数调整栅条的厚度与间距即可匹配对应的承重等级，作为通风防护使用时可以缩小栅条间隙提升防护等级，作为大流量通风口使用时可以适当加大间隙提升通流效率，整体结构没有冗余的设计部件，所有结构都服务于功能需求，加工时可以直接提取参数对接切割、焊接工序，不需要额外转换设计数据，能够有效缩短从设计到成品交付的周期。
