垂直升降电梯井道框架结构设计方案

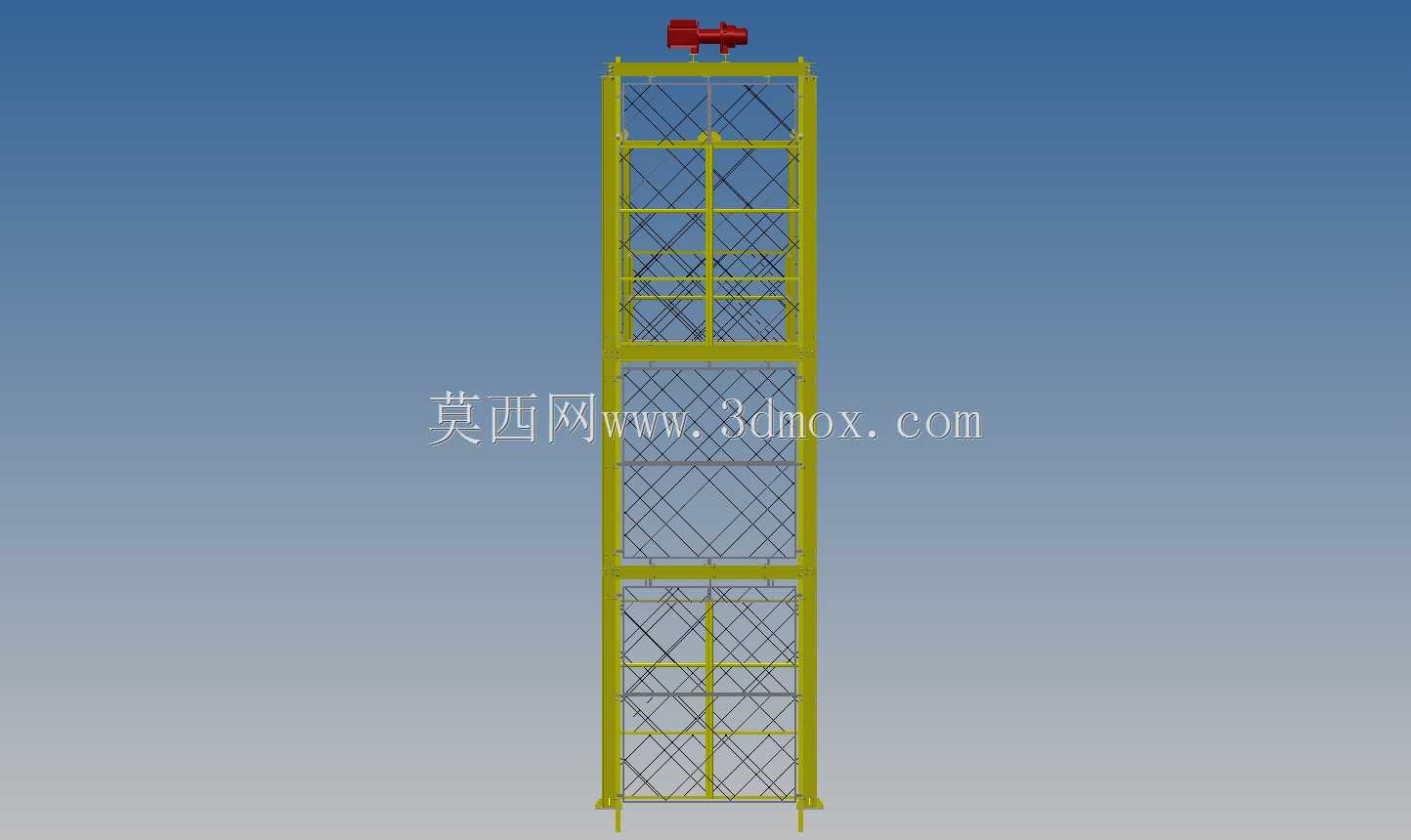

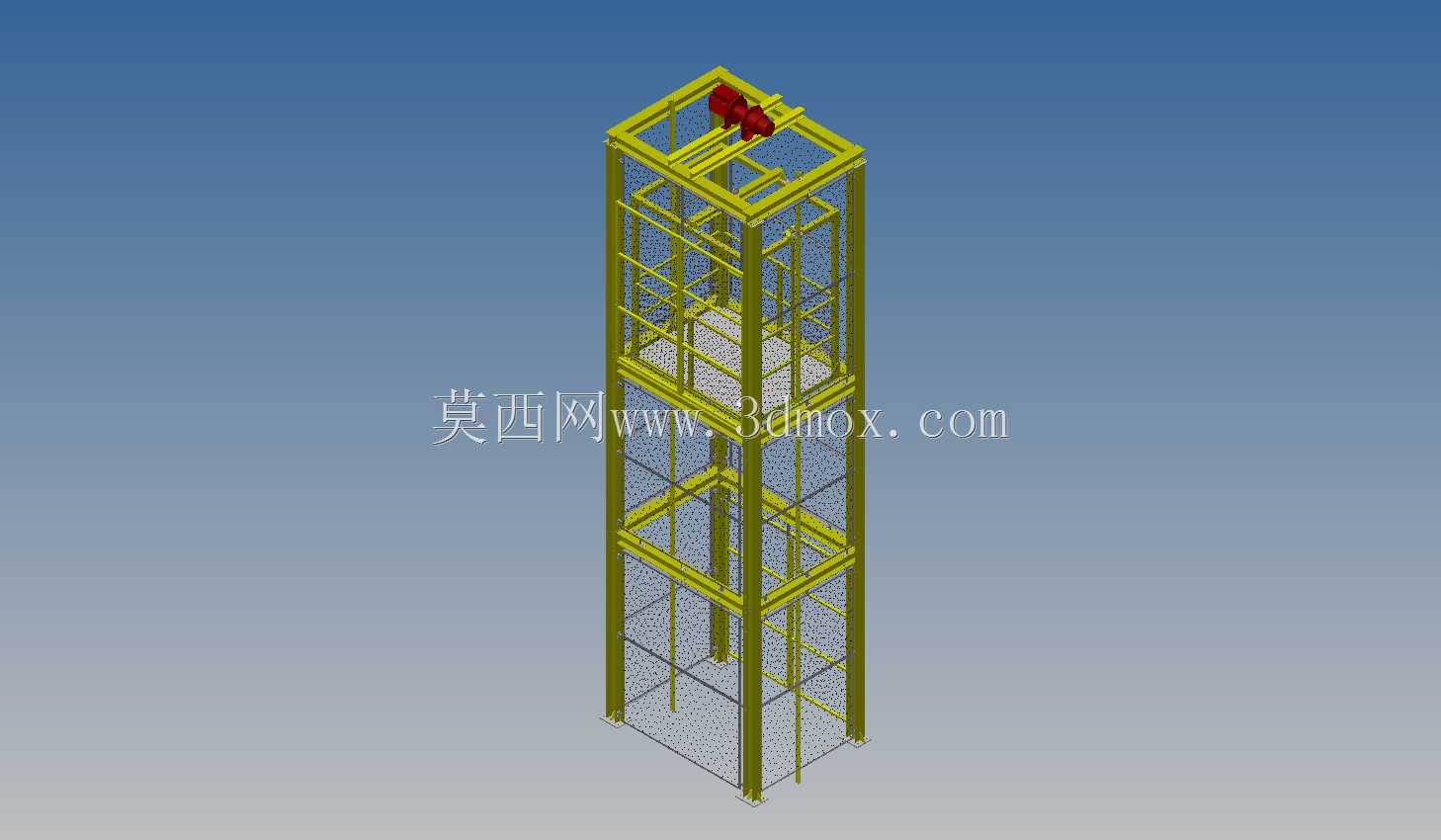

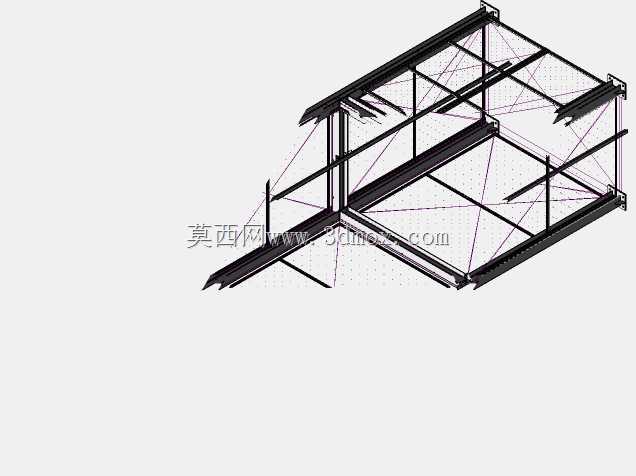

该结构为垂直运输场景下的电梯井道支撑框架，主要应用于低层商用建筑、工业厂房内部、仓储库区的固定点位垂直运输场景，可承载轿厢完成多层楼面之间的人员、小件货物的升降转运作业，替代传统楼梯转运的低效模式，适配层高规整、垂直运输需求频次中等的室内安装场景，也可作为外置加装电梯的主体支撑结构，适配老旧建筑改造的加装需求，无需过度依托原有建筑墙体的承重能力，自身框架即可承载整套升降系统的运行载荷。整套框架采用型钢拼接的桁架式结构设计，整体为直立长方体形态，沿垂直方向分层设置横向加固圈梁，四角布置通长主承重立柱，立柱之间通过横向、斜向的型钢杆件连接形成稳定的格构式受力体系，既保证整体结构的抗侧移、抗扭转能力，又能最大化降低框架自身重量，减少材料用量的同时降低底部基础的承重要求。框架顶部预留了曳引主机的安装工位，可直接固定曳引驱动组件、导向轮组等核心驱动部件，框架内部沿立柱通长布置轿厢导轨的安装基准面，可直接适配标准轿厢的导轨安装定位，每层对应建筑楼层的位置预留了层门安装的开口边界，可直接对接楼层的候梯平台，无需额外做结构裁切调整。设计过程中优先考虑了安装便捷性，所有杆件的连接节点均采用标准化的拼接设计，可在现场通过螺栓装配完成整体搭建，无需大量现场焊接作业，降低现场施工的难度与周期；框架内部的净空尺寸严格匹配常规小型载客电梯的轿厢外轮廓边界，预留了足够的轿厢运行安全间隙，同时在框架外围预留了防护网、外封板的安装点位，可根据使用场景选择加装封闭外罩或者防护围栏，满足不同场景的安全防护要求。框架底部设置了可调式的地脚连接结构，可适配存在一定平整度误差的安装基础，通过调整地脚螺栓的高度即可完成整体框架的垂直度校准，保证后续导轨安装的精度要求，避免因基础不平整导致的导轨偏移、轿厢运行卡顿等问题。整体结构的受力经过合理分配，垂直方向的载荷通过主立柱直接传递至底部基础，水平方向的风载、运行偏载通过斜向支撑杆件均匀分散到整体框架，避免局部应力集中导致的结构变形，可长期稳定支撑电梯的往复升降运行，适配常规速度下的垂直运输作业需求，兼顾结构稳定性、安装便捷性与场景适配性。
