船用伸缩臂式起重作业装置结构设计

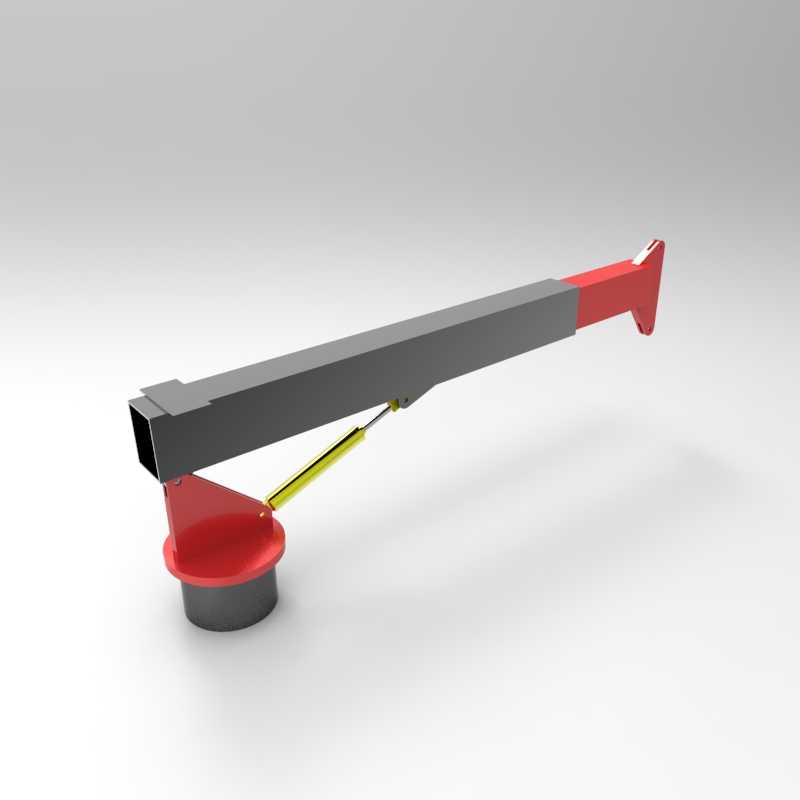

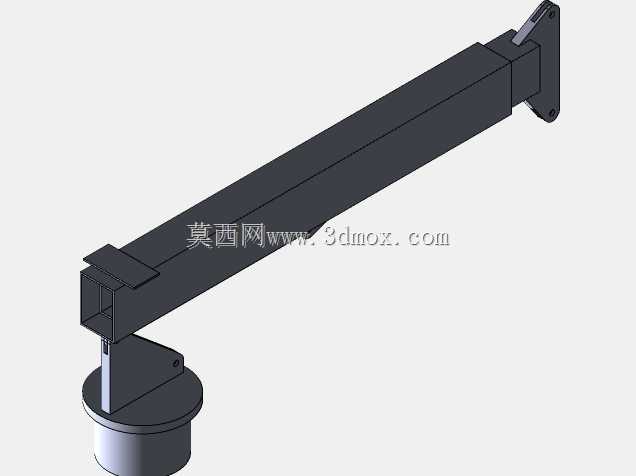

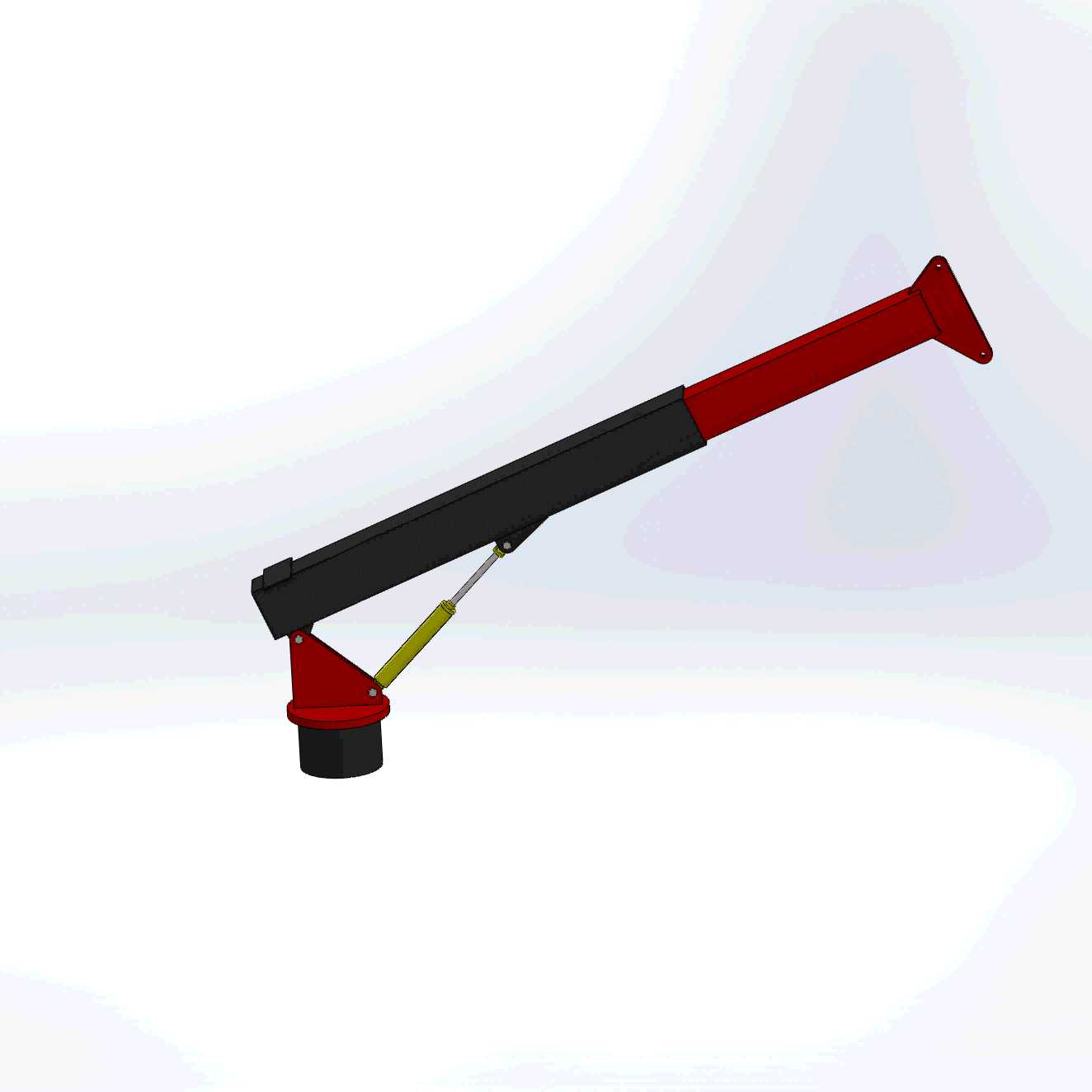

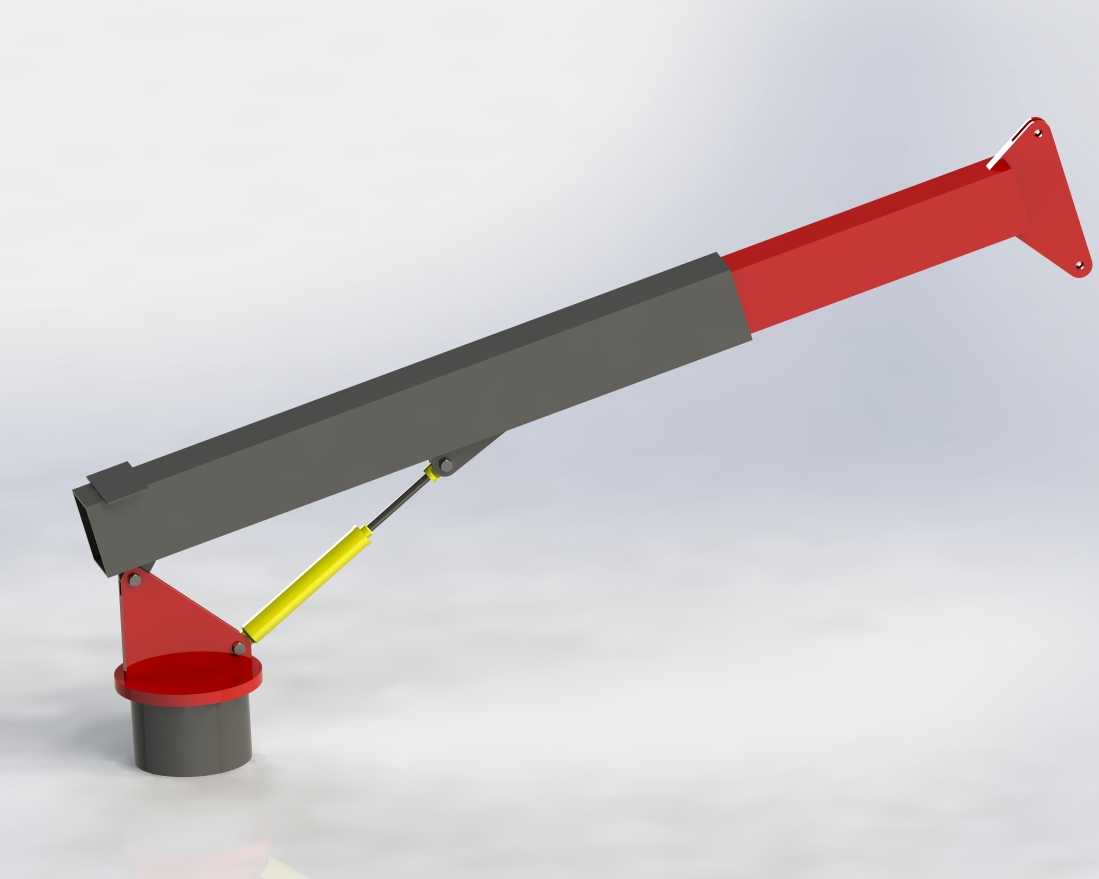

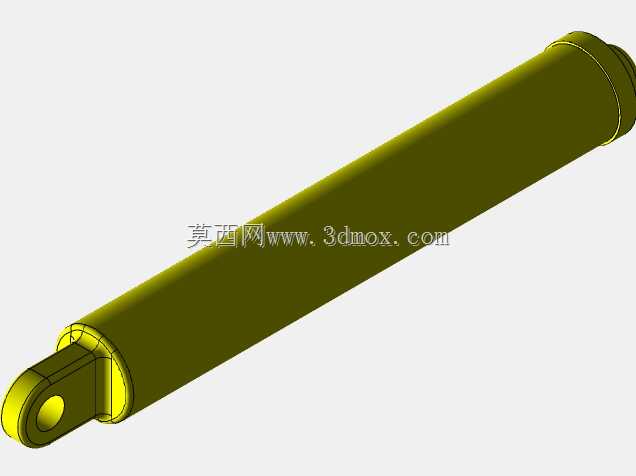

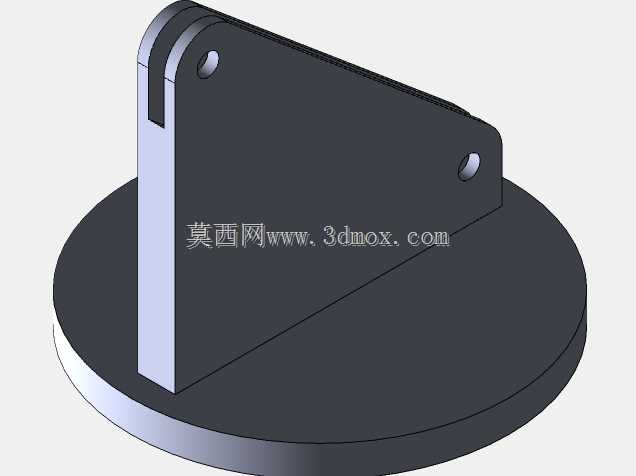

这款船用起重作业装置主要面向内河及近海作业船舶的甲板物料转运场景设计，可覆盖船舶靠泊时的物资补给、船载设备检修吊装、水上作业工况下的货物转移等核心使用需求，适配散货船、工程作业船、近海养殖辅助船等多种船型的甲板安装条件。设备采用基座回转加伸缩臂架的经典结构布局，底部的安装基座可直接与船舶甲板的预埋承重结构通过螺栓刚性连接，安装边界充分考虑船舶甲板的承重载荷限制与空间占用要求，整体外伸臂架在完全收回状态下可贴合船舶上层建筑布置，避免对船舶航行时的瞭望视线与甲板通行空间造成过多占用。臂架主体采用箱型截面的分段伸缩结构，内置的液压驱动组件可实现臂架的平稳伸缩与俯仰角度调节，配合基座的回转支承结构，可实现覆盖船舷侧与甲板上方大范围作业区域的无死角覆盖，能够在船舶横摇、纵摇的复杂水上工况下保持作业稳定性，液压系统的阻尼设计可有效抵消船舶晃动带来的载荷冲击，避免吊运过程中物料出现大幅摆动。设计过程中充分考虑船用作业的高盐雾、高湿度腐蚀环境，臂架与基座的外露结构均做了防腐强化处理，铰接转动部位配套密封防护结构，减少海盐颗粒与水汽对转动副的侵蚀，延长设备在海上工况下的使用寿命。臂架末端预留标准吊具安装接口，可根据作业需求更换吊钩、吊网、专用夹具等不同属具，适配箱装物资、管材、小型船用设备等不同类型物料的吊运需求，额定作业载荷覆盖船舶日常补给与检修的常规重量区间，无需额外配置大型起重设备即可完成多数船载吊运作业，有效降低船舶的设备配置成本与作业等待时间。整体结构的受力路径经过优化，载荷从臂架通过铰接点传递至回转基座，再均匀分散到甲板安装结构上，避免局部应力集中对船舶甲板结构造成损伤，液压管路的排布沿臂架内侧隐蔽布置，既减少外部磕碰造成的管路损坏，也让设备整体外观更加简洁规整，适配船舶甲板的整洁布置要求。
