起重作业用吊钩式绞盘结构设计

该绞盘结构主要面向工矿厂区物料吊运、车间重型工件移位、户外小型设备吊装、仓储货物装卸等起重作业场景，作为起重牵引系统的末端承载与收放执行部件，承担重物的吊挂承载、起升过程中的载荷传递、牵引作业时的绳索收放导向核心功能，可适配手动绞车、小型电动卷扬等动力输出端，满足小吨位重物的垂直起吊、水平牵引、斜向拖拽等多工况作业需求，在设备安装检修、零散物料转运、应急救援拖拽等场景中均可稳定发挥作用。

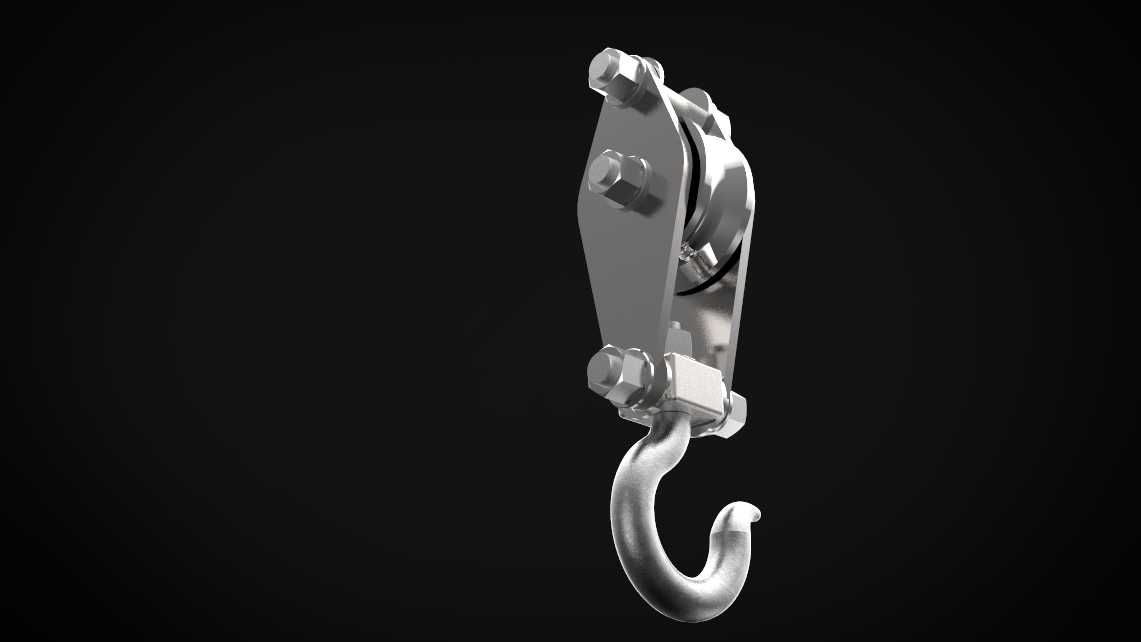

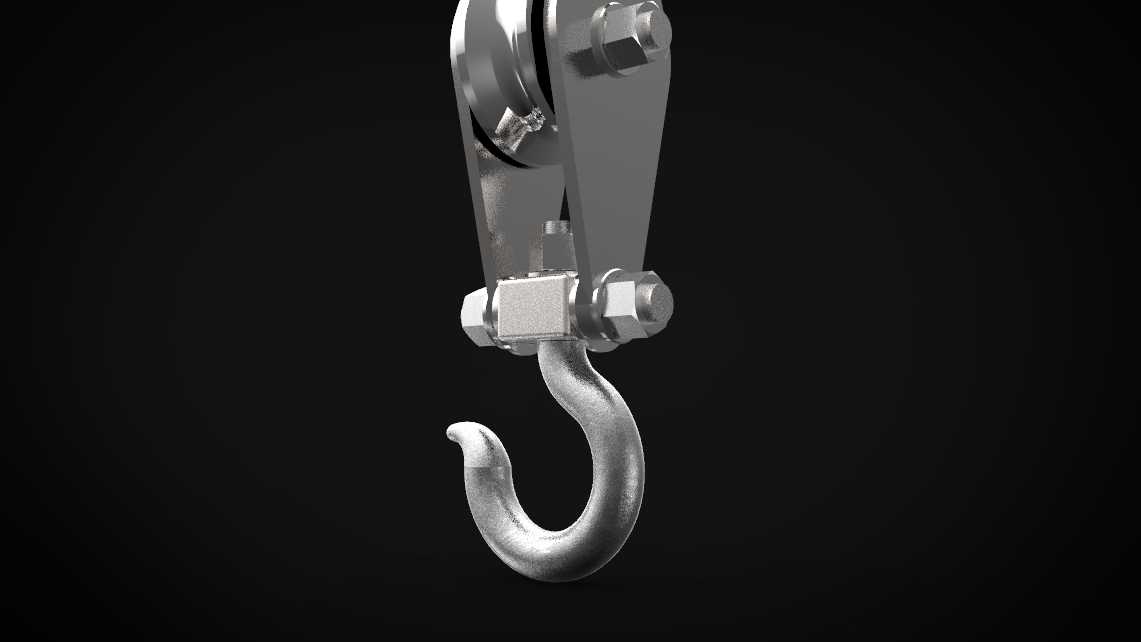

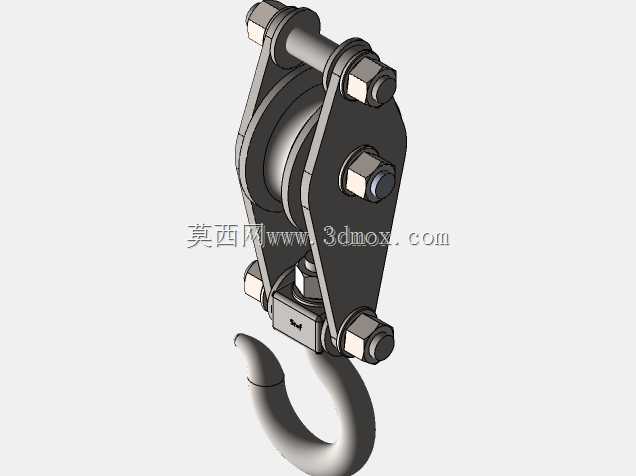

从功能特性来看，该结构采用滑轮组与吊钩一体化的集成设计，上部的滑轮组件可配合钢丝绳实现载荷的均匀承载，有效降低绳索运行过程中的摩擦阻力，减少绳索磨损速率；中部的连接架采用双侧板对称布局，通过高强度螺栓副实现滑轮轴与吊钩连接段的刚性固定，可承受起吊过程中的多向载荷冲击，避免单侧受力导致的结构变形；下部的吊钩采用带防脱卡位的锻造钩体结构，钩身弧度经过载荷力学优化，可保证重物吊挂后绳索或吊环自然滑入钩身受力最低点，配合防脱结构可避免作业过程中吊具滑脱的安全隐患，整体结构可稳定传递额定范围内的起吊载荷，适配常规小吨位起重作业的载荷要求。

在设计思路层面，该结构优先考虑起重作业的安全性与装配便捷性，所有受力部件均采用对称式布局，保证载荷传递路径始终沿结构中心轴线分布，避免偏载带来的结构应力集中；各连接位置采用标准紧固件装配，无需复杂的焊接工序，既便于后期部件磨损后的更换维护，也可通过紧固件的预紧力调节保证结构连接的刚性；滑轮槽的弧度尺寸适配常规直径的起重钢丝绳，可保证绳索在收放过程中顺畅滑动，不会出现卡绳、跳绳的问题；吊钩与上部连接架的铰接设计，可让吊钩在起吊过程中随重物的重心自然调整角度，避免吊索受扭结损伤。

从安装边界与尺寸适配来看，该绞盘吊钩组件的上部连接端预留了与绞车卷筒架、吊臂端部的标准安装接口，整体横向宽度适配常规小型起重设备的安装空间，不会与周边的机架、护罩等部件产生运动干涉；吊钩的开合尺寸满足常规卸扣、吊装带、钢丝绳套的吊挂需求，无需额外配置转接吊具即可直接投入使用；整体结构的垂直高度经过优化，在保证足够承载行程的前提下尽可能压缩上部结构尺寸，可有效提升起重作业的有效起升高度，适配更多低矮空间内的起重作业需求。
