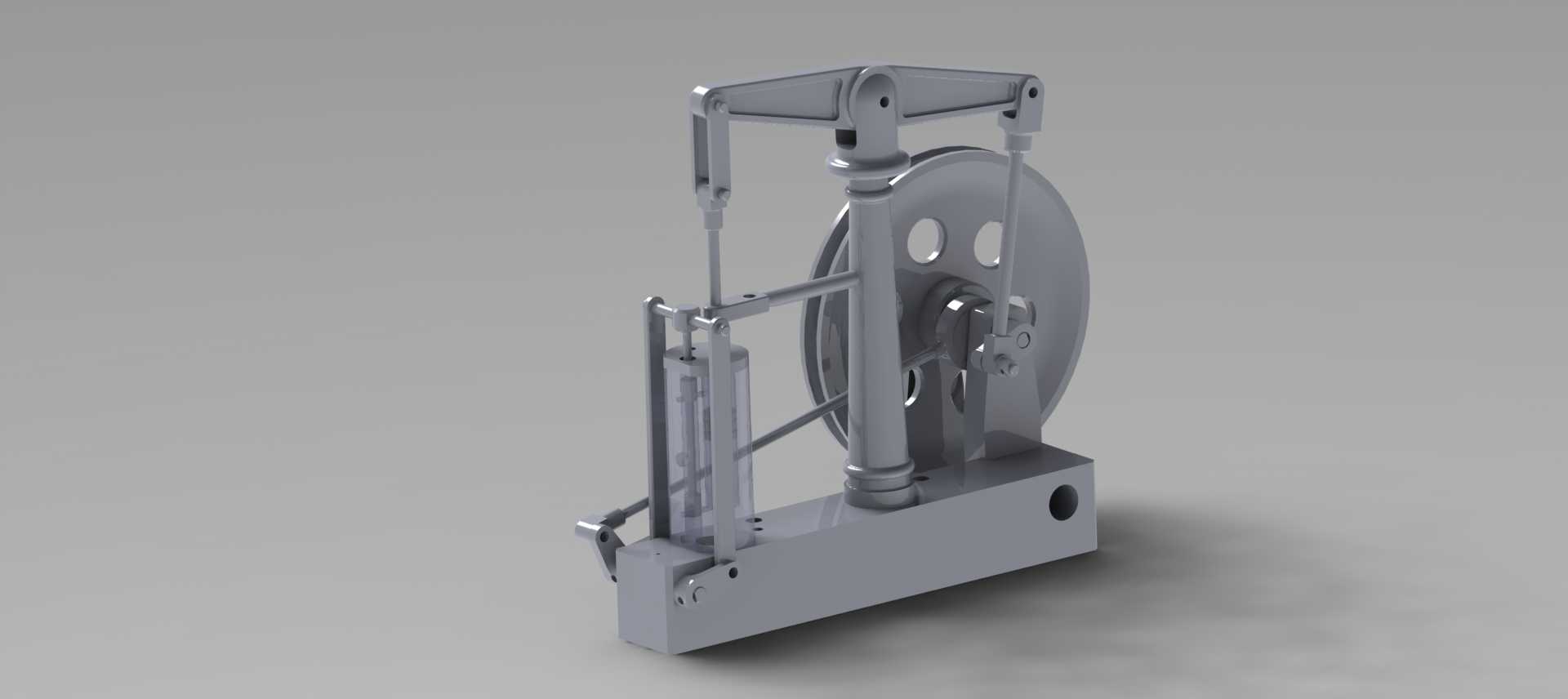

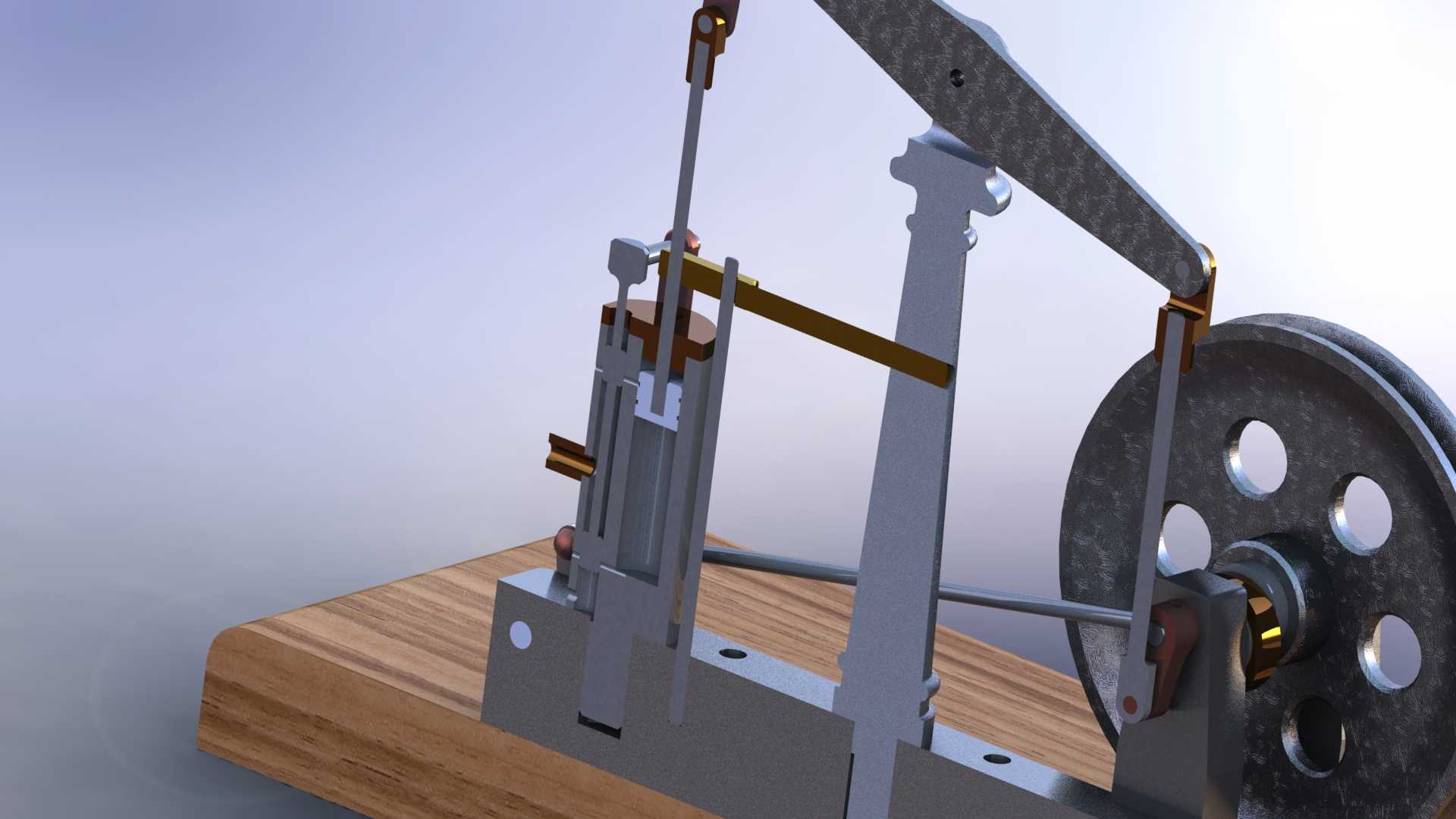

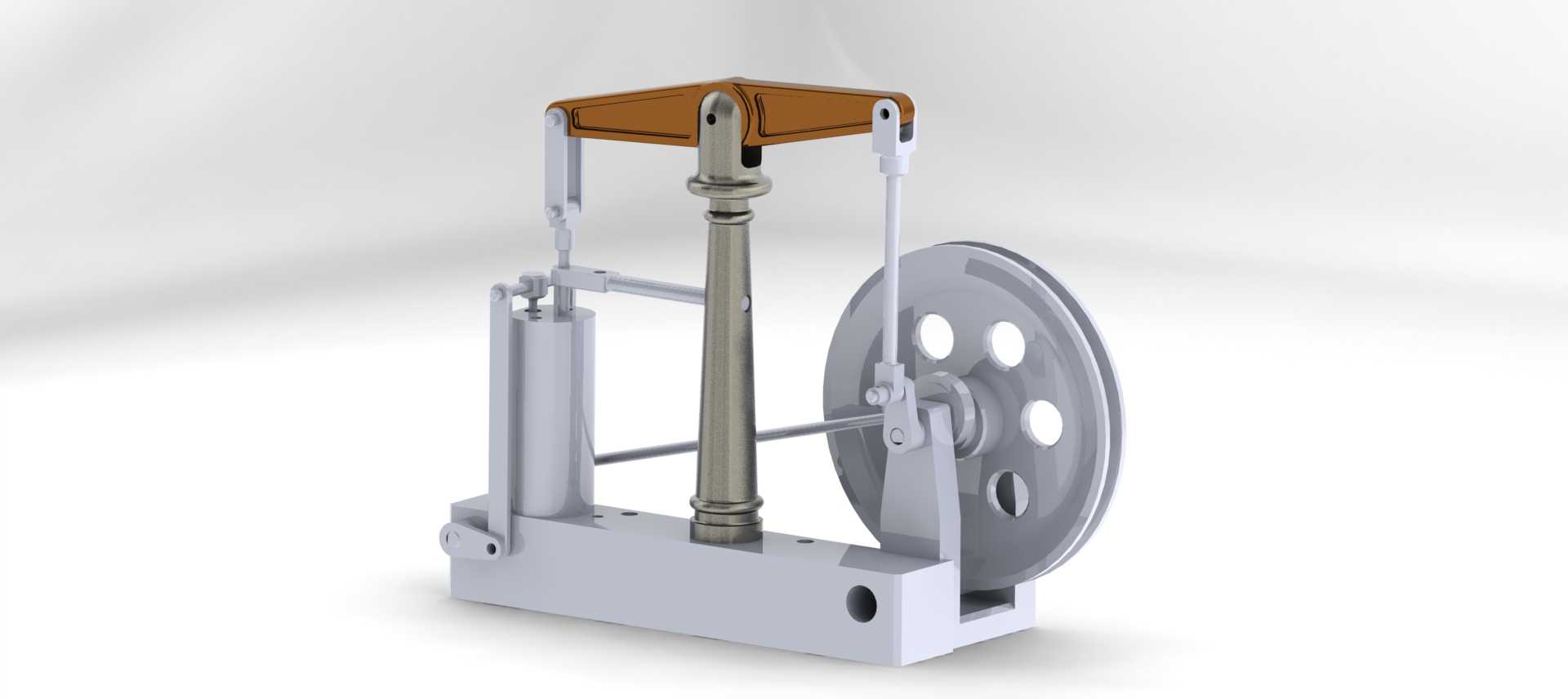

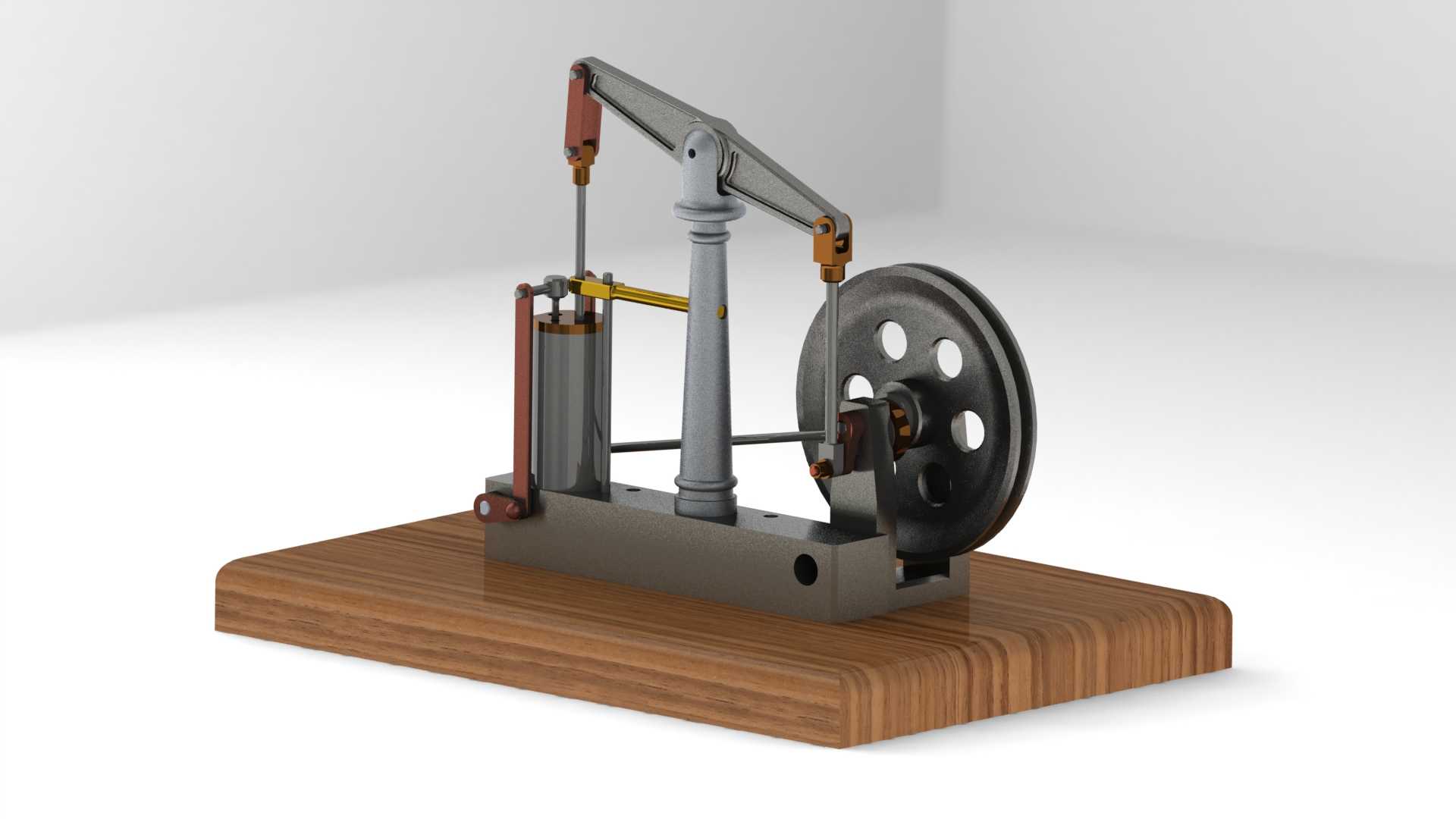

水平梁式蒸汽动力传动结构模型

该水平梁式蒸汽动力结构，核心应用场景覆盖早期工业动力输出场景、机械原理教学演示场景、复古动力装置复刻研发场景，能够直观展现蒸汽热能向旋转机械能的完整转换过程，帮助从业者理解往复式动力传动的核心逻辑，也可为小型蒸汽动力装置的改良设计提供结构参考。从实际用途来看，这类结构是工业革命时期蒸汽动力设备的核心传动构型，可作为小型工厂动力输出单元驱动纺织、抽水、小型加工类设备运转，在教学场景中可拆解展示曲柄连杆、横梁传动、配气机构的协同运作逻辑，也可作为蒸汽动力爱好者进行装置复刻、动力改装的结构参照。从功能特性来看，该结构采用水平横梁作为动力传递的核心中转部件，将气缸内活塞的垂直往复运动，通过横梁铰接的连杆传递至曲轴飞轮端，转化为连续的旋转动力输出；结构中设置的飞轮可储存转动惯量，抵消活塞往复运动的死点阻力，保证动力输出的平顺性，配气联动杆与横梁运动同步配合，可精准控制气缸进排气时序，保障蒸汽能量的高效利用，整体结构传动路径清晰，部件受力分布均匀，低速运转时扭矩输出稳定，对蒸汽压力波动的适应性较强。从设计思路来看，整体结构遵循往复式蒸汽动力的经典传动逻辑，将立式气缸布置在结构侧端，水平横梁通过中部铰接支座形成杠杆式传动结构，缩短了活塞连杆的长度，降低了气缸加工与装配的精度要求，同时将曲轴飞轮组件布置在横梁另一端，让整体结构的重心落在木质安装基座范围内，提升运转时的稳定性；各铰接部位均预留了转动间隙，避免热胀冷缩导致的运动卡滞，连杆与横梁的连接点位置经过匹配调校，可让活塞行程与曲轴转动半径形成最优传动比，减少动力传递过程中的损耗。从外形尺寸与安装边界来看，整体结构采用立式布局搭配水平延伸的传动组件，安装基座为矩形实木结构，横向尺寸覆盖飞轮与气缸的两端安装位，纵向尺寸预留出横梁上下摆动的活动空间，垂直方向高度以横梁最高摆动位置为上限，飞轮外侧预留转动安全间隙，气缸侧方预留进排气管道的连接空间，整体安装边界规整，可直接固定在水平工作台面进行演示或运转测试，各运动部件无超出基座范围的外凸结构，可避免运转过程中与周边物体发生干涉。
