拖挂式2千瓦移动光伏发电装置结构设计

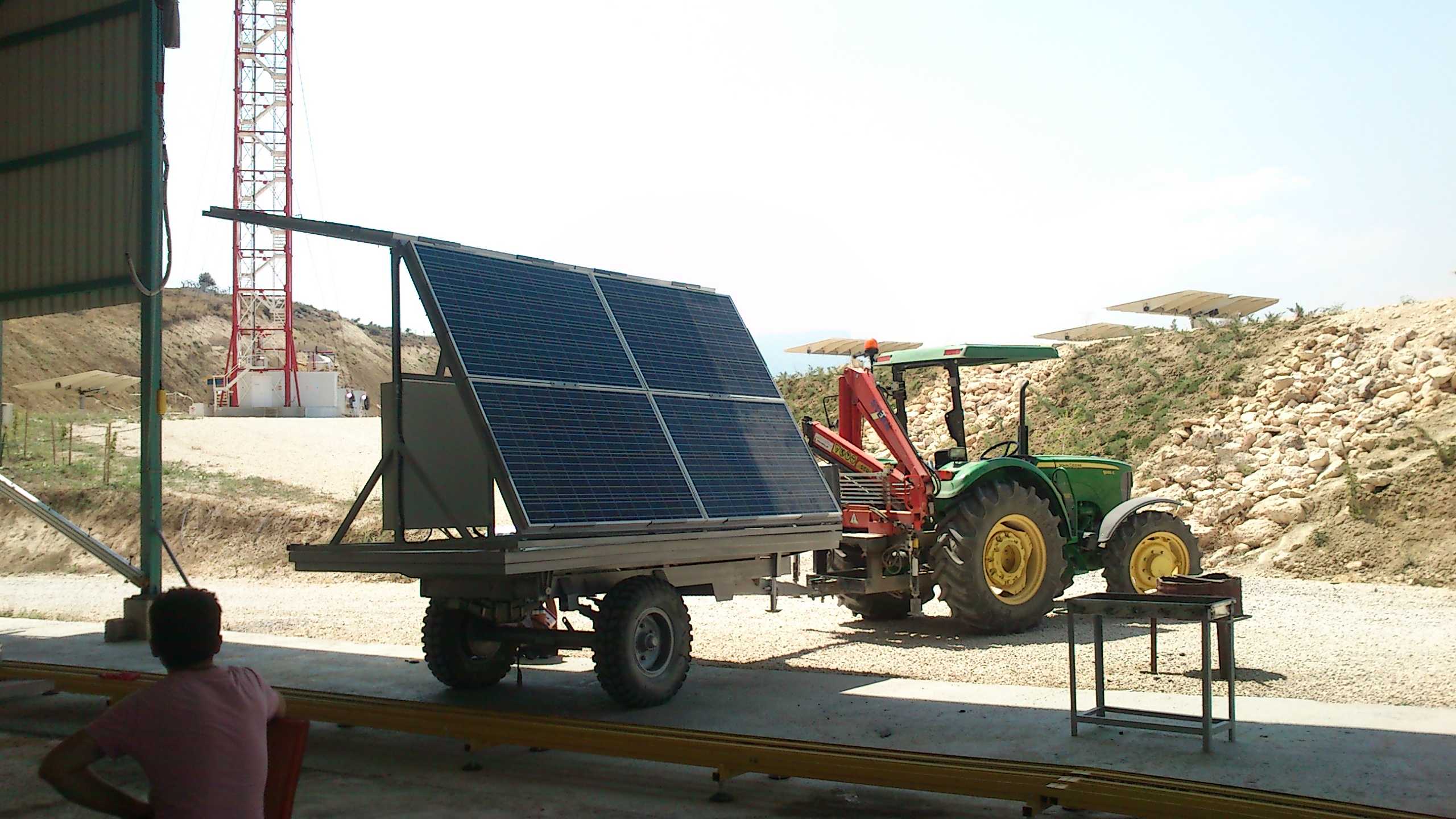

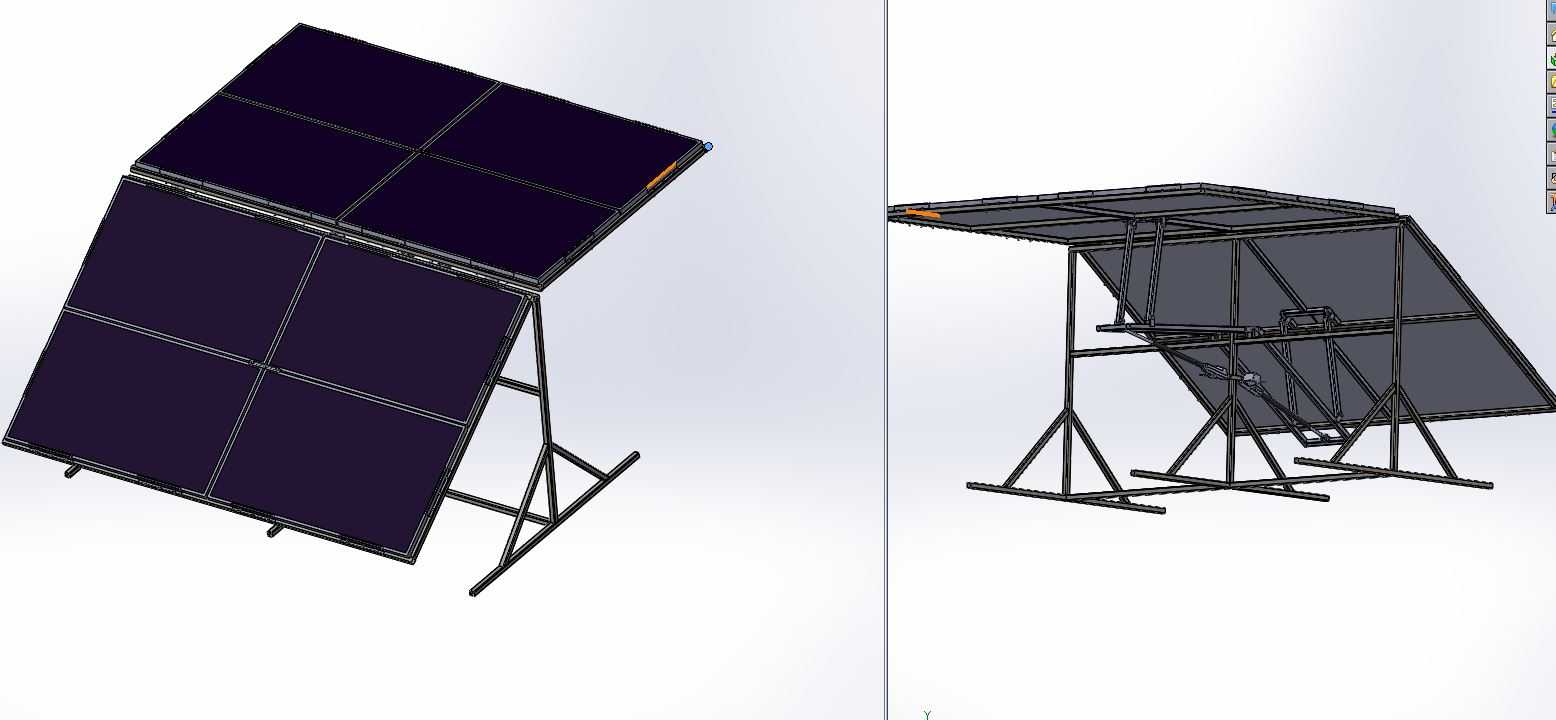

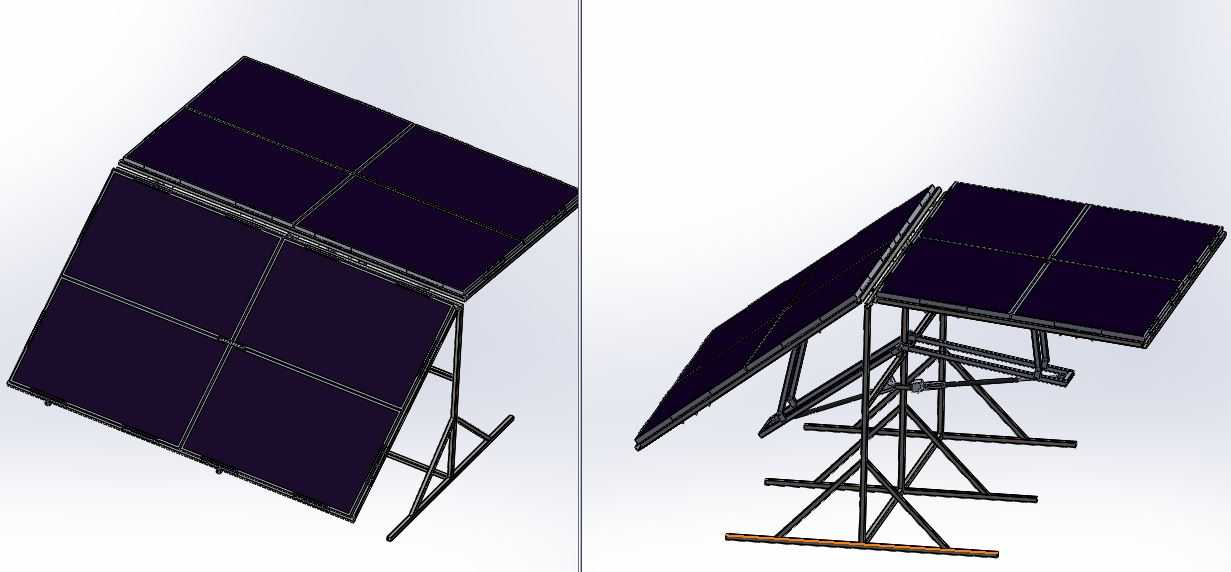

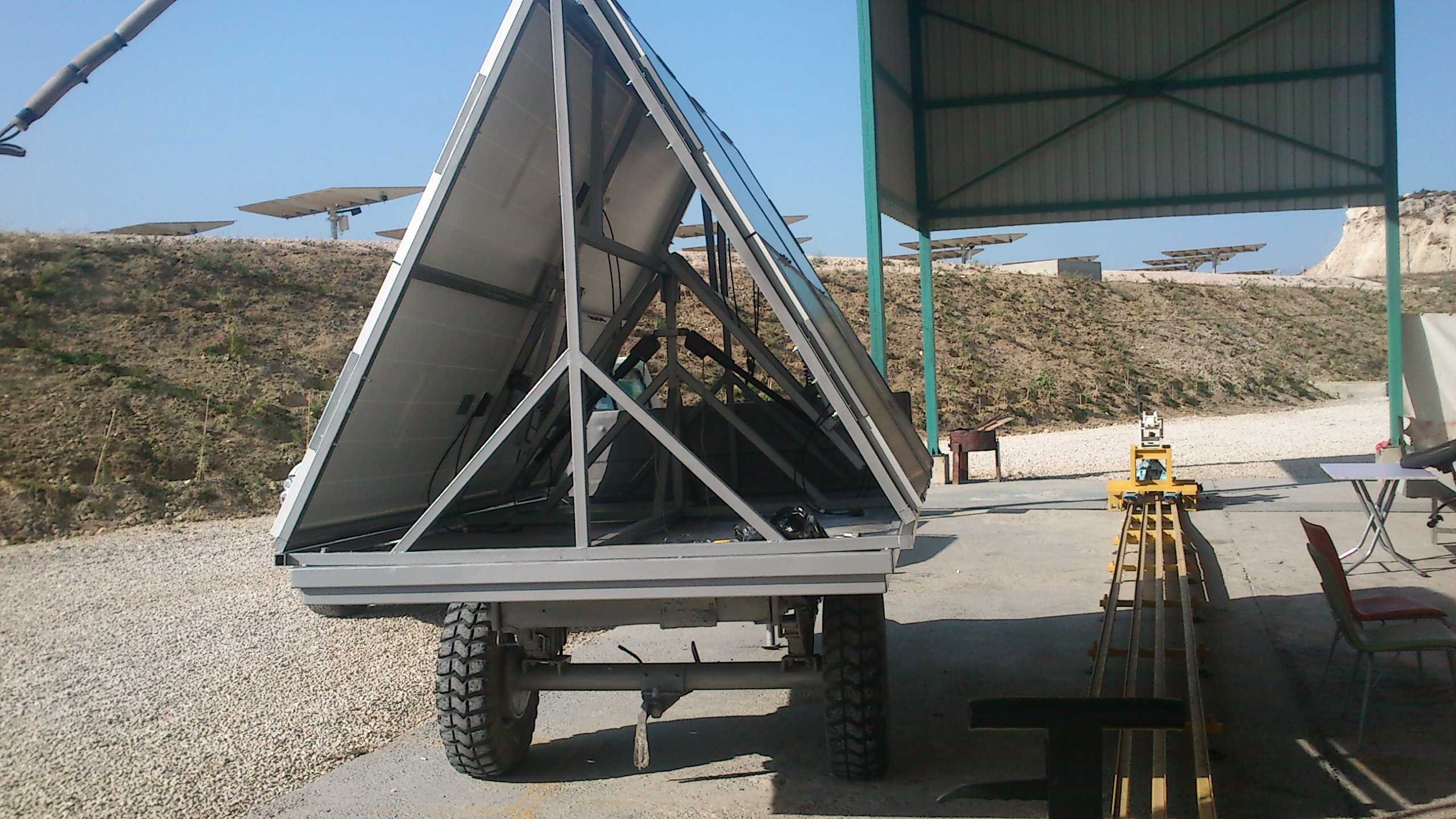

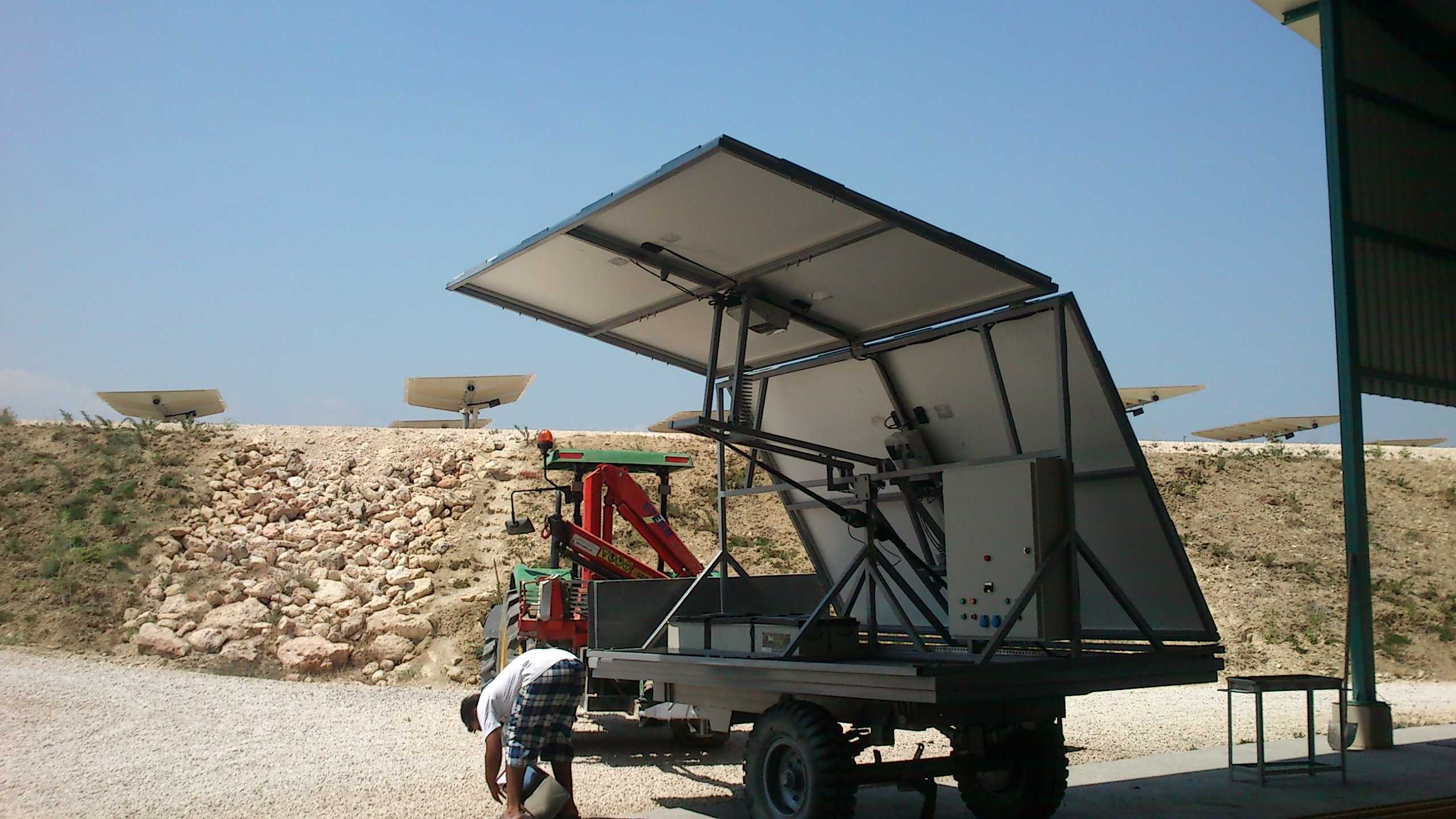

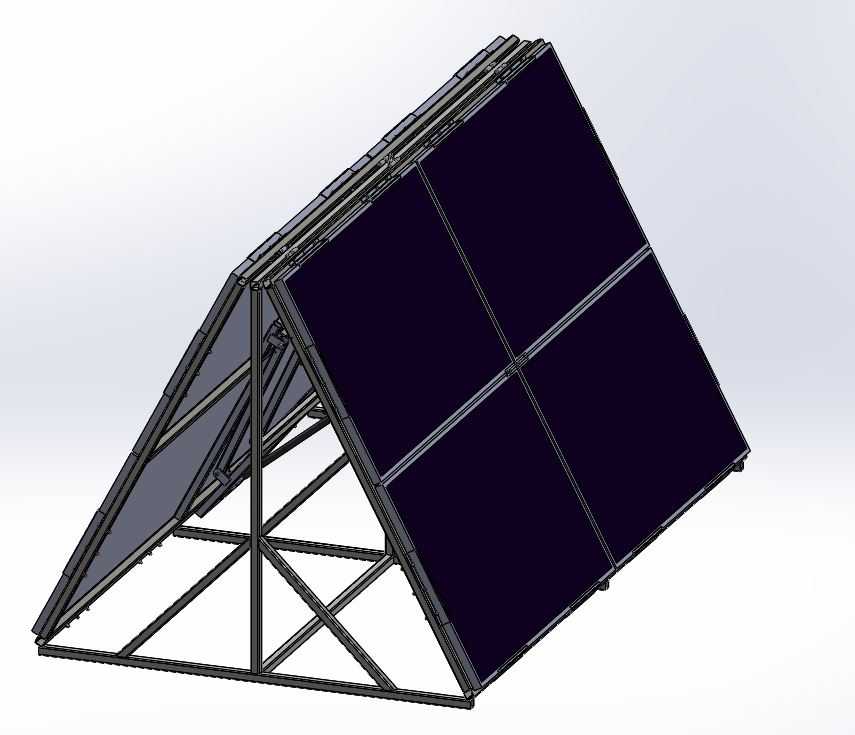

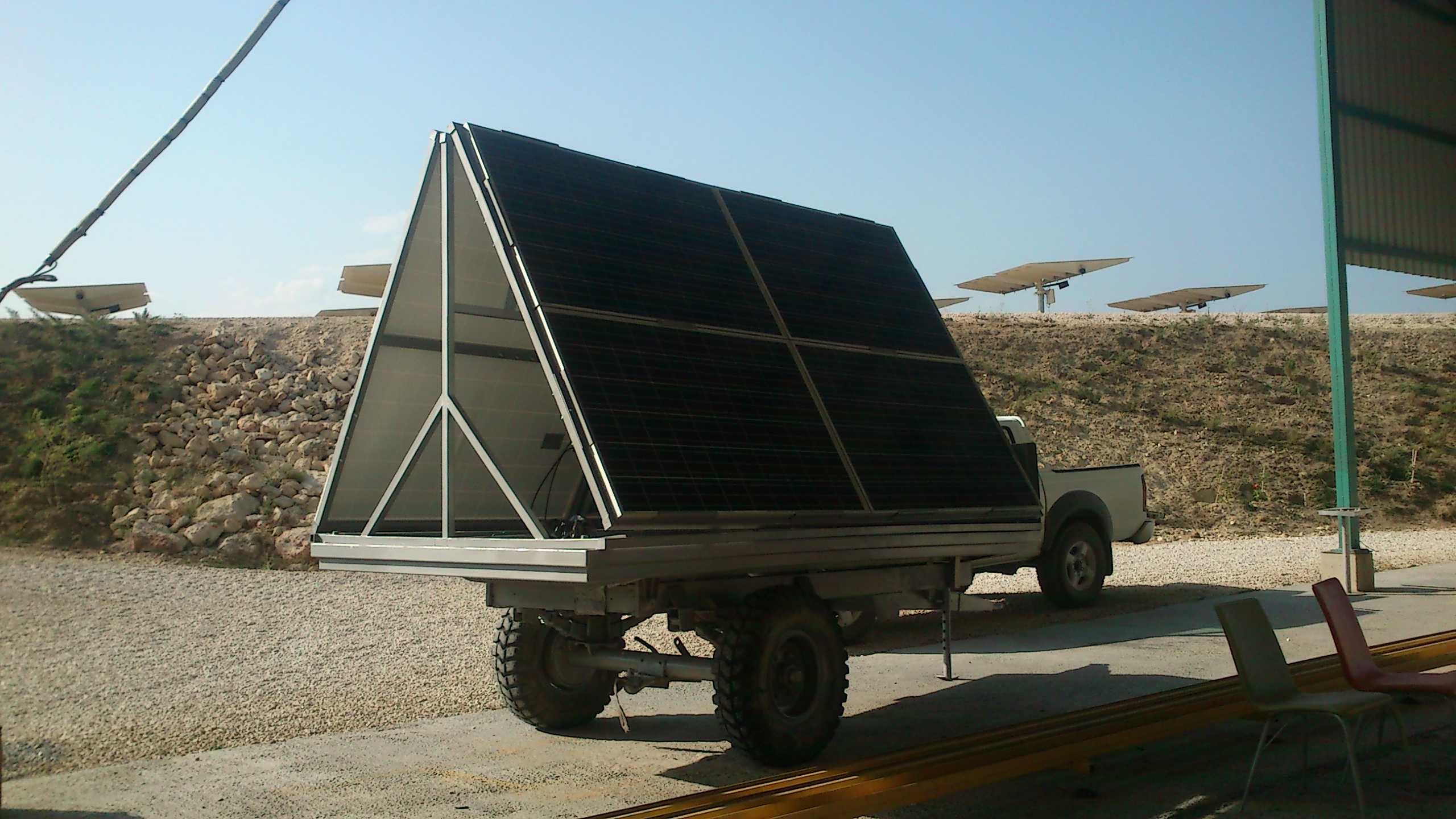

这款拖挂式移动光伏发电装置，主要面向无电网覆盖的野外作业场景、偏远乡村临时生产供电、户外应急供电需求设计，可跟随牵引车辆转移至任意需要供电的点位，解决传统固定光伏电站无法灵活转场、临时拉线供电成本高的痛点，适配乡村小型生产加工、野外勘探作业、牧区临时用电、户外施工临时供电等多类场景，能够为小功率生产设备、照明设施、小型民用电器提供稳定的2千瓦电力输出，无需依赖固定电网基础设施。设备整体采用拖挂车底盘作为承载基础，底盘沿用成熟的拖挂车行走结构，配备重载橡胶轮胎与驻车支撑支腿，转场时可通过牵引结构连接皮卡、小型拖拉机等常用牵引车辆，在非铺装的乡村土路、野外砂石路面都能顺利通行，到达作业点位后只需放下支腿调平设备，即可快速展开投入使用，无需复杂的地基施工与固定安装流程，转场部署时间远短于固定式光伏设备。光伏板安装支架采用三角形稳定桁架结构，两侧对称布置光伏板组件，三角形结构本身具备优异的抗风载与结构稳定性，能够在野外大风环境下保持结构形态稳定，不会出现支架变形、光伏板移位的问题；支架采用轻量化型钢焊接成型，在保证结构强度的前提下尽可能降低整体自重，减少牵引转场时的负载压力，支架与底盘之间采用刚性连接，同时预留了维护拆卸空间，后期更换光伏板、检修线路时无需拆解整体支架结构。设计过程中重点考量了户外使用的可靠性，光伏板布置角度经过优化，匹配大部分中纬度地区的太阳高度角，能够保证日常使用时获得较高的发电效率，无需额外加装角度调节机构，简化整体结构的同时降低了故障概率；底盘部分预留了储能电池与逆变设备的安装空间，可根据使用需求搭配储能模块，将日间发出的电能存储起来供夜间或阴雨天使用，设备整体外轮廓尺寸控制在常规拖挂通行的允许范围内，转场过程中不会超宽超高，符合乡村道路与非铺装路面的通行要求，支架边缘做了钝化处理，避免安装维护过程中出现划伤风险，整体结构没有复杂的传动部件，日常仅需检查轮胎气压、支腿固定状态与光伏板表面清洁度即可，维护门槛极低，适合缺乏专业运维人员的乡村与野外场景使用。
