学生设计轻型运动飞机骨架结构三维建模

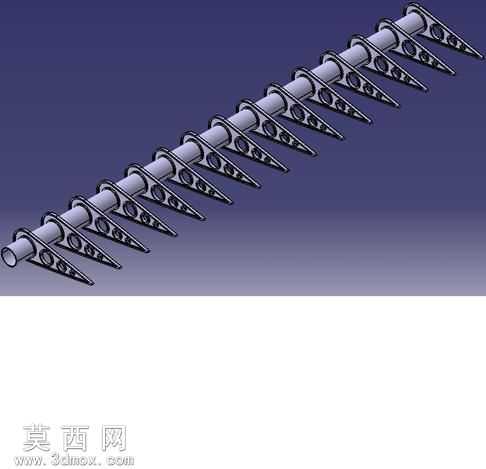

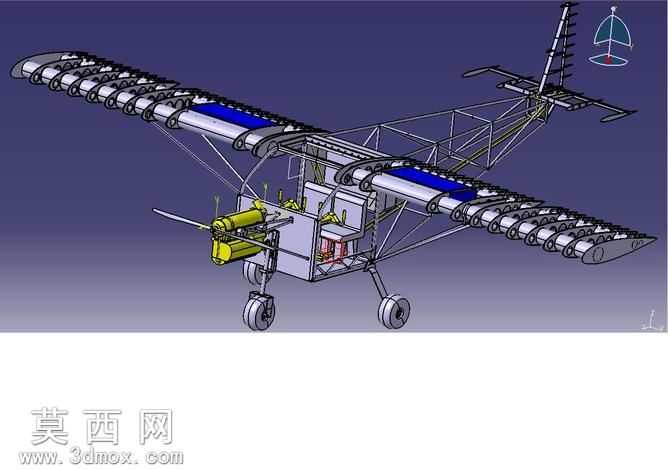

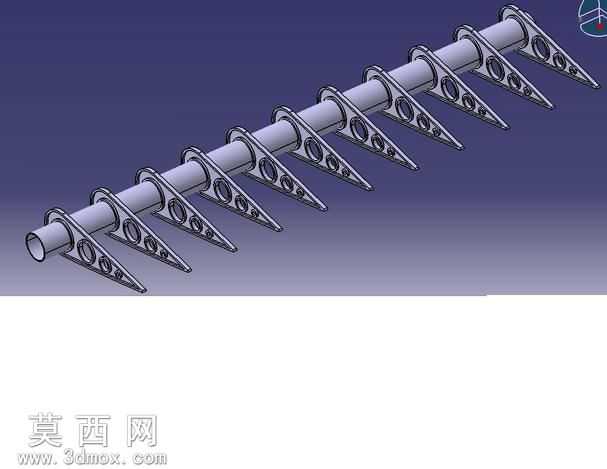

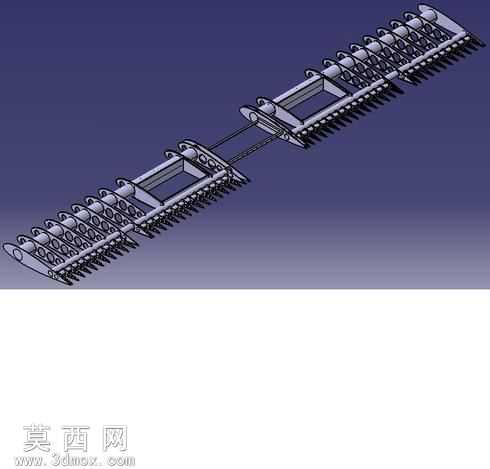

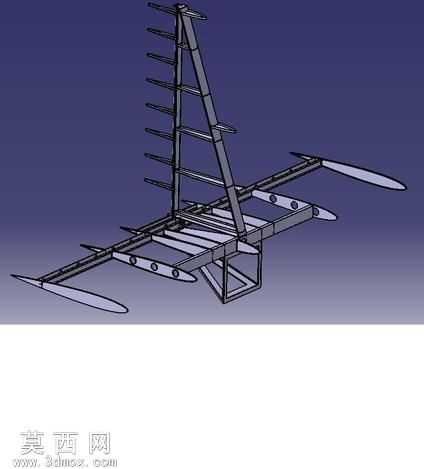

本模型为轻型运动飞机的主体骨架结构三维建模成果，整体采用对称式双机身长梁布局设计，建模过程中优先围绕轻量化核心需求展开结构规划，在三维软件环境中完成全参数化的骨架搭建。模型主体沿纵向中轴线完全对称，两侧长梁分段设置多组环状支撑肋结构，每侧支撑肋沿机身纵向等距排布，肋片预留蒙皮安装定位点位，相邻肋片之间通过纵向加强筋完成连接，保障骨架整体的抗扭与抗弯性能。建模阶段对机身中段的乘员舱框架做了针对性的结构强化，预留出足够的乘员安置与机载设备安装空间，框架衔接处采用圆弧过渡处理，避免应力集中问题。机翼连接段设置在机身中部靠前位置，预留了标准的机翼对接接口，接口处设计有多层连接耳片与定位孔位，可适配后续机翼模块的快速装配。尾段结构逐步收窄，预留了尾翼组件的安装定位基准，所有结构件的壁厚参数均围绕减重目标做了优化，在保障结构强度冗余的前提下尽可能削减非承重区域的材料厚度。渲染阶段采用哑光金属材质赋予骨架结构，清晰呈现各构件的衔接关系与排布逻辑，通过环境光遮蔽效果突出结构缝隙与层级关系，直观展示骨架的整体受力传递路径。设计过程中充分考量了民用轻型运动飞机的易制造性需求，所有骨架构件均采用常规加工工艺可实现的结构形式，未设计复杂异形曲面的难加工构件，同时兼顾操纵系统的布置空间，在肋片与长梁之间预留了操纵钢索、传动杆件的穿行通道，整体结构逻辑清晰，可作为轻型运动飞机概念设计阶段的结构验证载体，也可用于航空科普教学中的飞行器结构展示素材，帮助理解轻型固定翼飞机的骨架布局逻辑与轻量化设计思路。
