一次性塑料叉子注塑成型模具结构

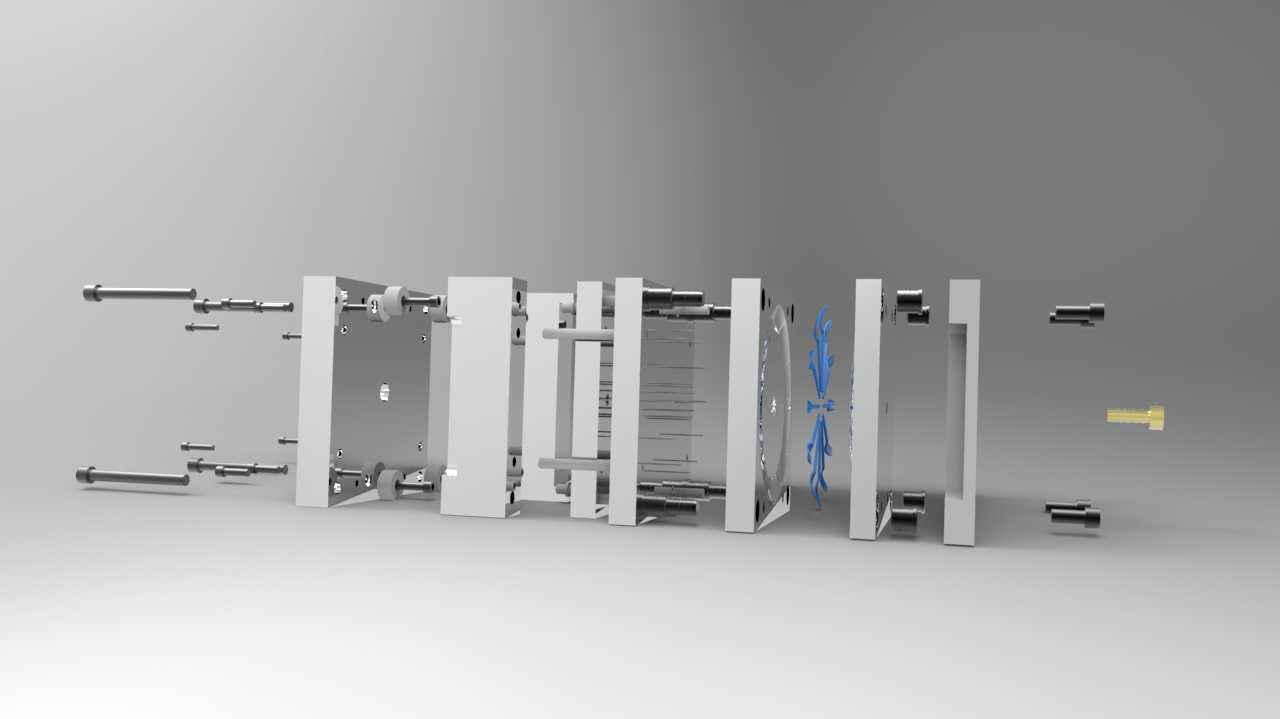

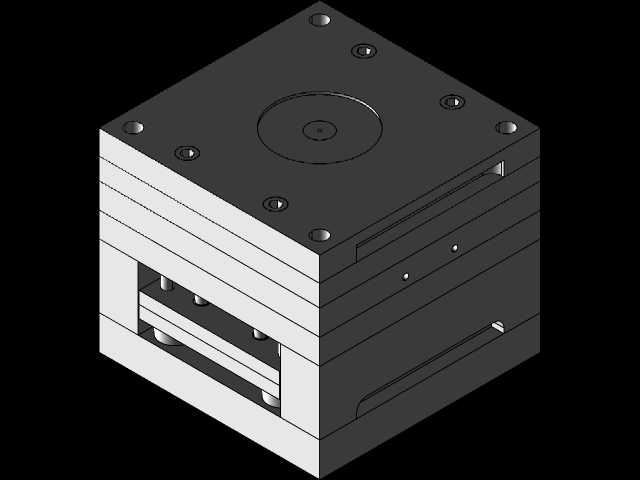

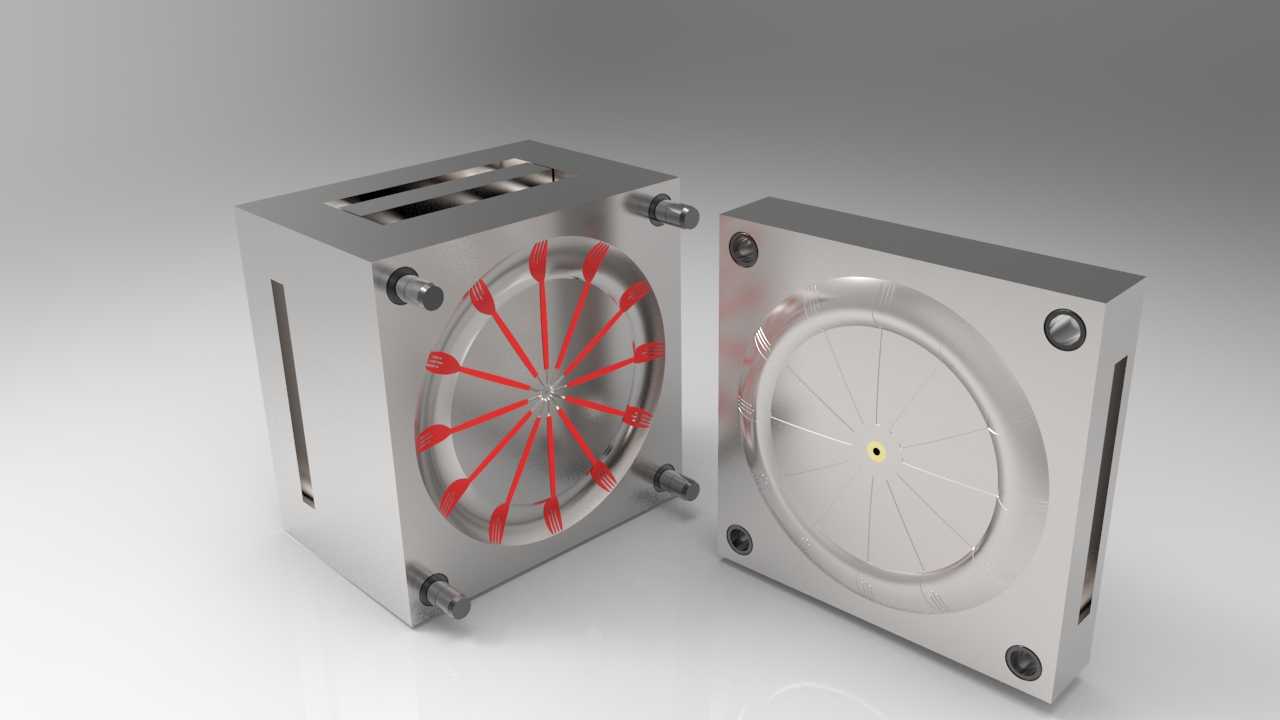

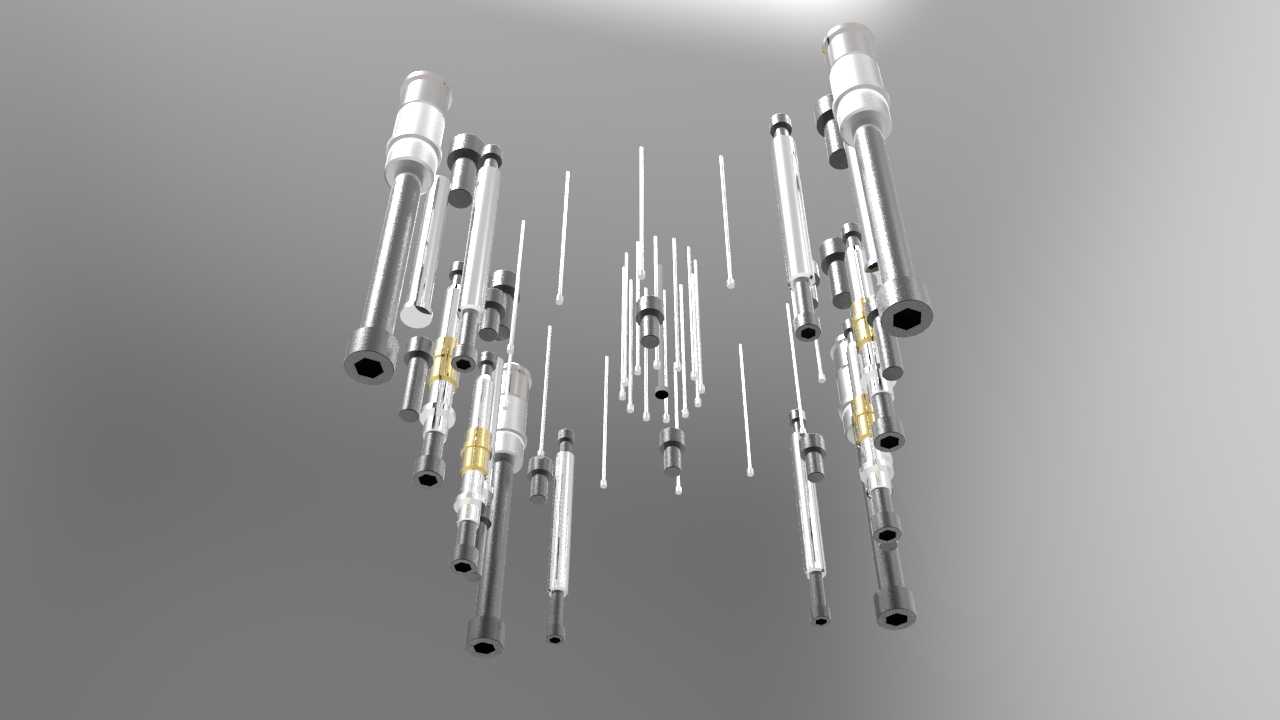

这套模具结构针对一次性餐饮场景常用的塑料叉子量产需求设计，主要应用于快餐配套餐具、外卖配送餐具、航空一次性餐具等规模化生产场景，适配卧式注塑机的安装使用需求，可实现单批次多腔连续注塑作业，大幅提升小尺寸塑料餐具的生产效率。模具采用一模多腔的放射状排布设计，将十六个叉子成型型腔围绕中心浇口均匀布置，这种排布方式能够让熔融的PP或PS塑料熔体从中心进胶点向各个型腔均匀填充，有效减少各型腔之间的填充时间差，避免个别型腔出现缺胶、飞边、成型密度不均的问题，同时平衡模具各区域的注射压力，降低生产过程中模具出现偏载磨损的概率。模具的定模部分设置了整体式型腔镶块，直接加工出叉子的正面成型轮廓，包括叉齿的精细开槽结构、叉柄的防滑纹理区域，镶块采用模具钢整体淬火处理，表面抛光至镜面等级，既能够保证成型后塑料叉子的表面光洁度，减少脱模时的粘模风险，也能承受长期高速注塑的磨损，延长模具的整体使用寿命。动模部分对应设置了型芯结构，加工出叉子的背面轮廓，同时在每个叉齿的末端位置设置了微小的排气槽，能够在熔体填充时快速排出型腔内的空气，避免叉齿尖端出现烧焦、缺料的成型缺陷。模具的导向结构采用四角布置的精密导柱导套配合，导柱设置在动模侧，导套嵌入定模模板内，合模时能够实现精准定位，保证定模与动模的合模间隙均匀，避免成型后的叉子出现壁厚不均、错边的问题。模具的冷却系统采用环绕式水路布置，在型腔镶块的外围设置循环冷却水道，能够在注塑保压完成后快速带走模具热量，缩短塑料件的冷却定型时间，提升整体生产节拍。模具的安装边界适配常规200吨级卧式注塑机的拉杆间距，模架采用标准龙记模架尺寸，厚度方向预留足够的开模行程空间，能够保证开模后叉子成品顺利顶出脱落，顶出结构采用中心顶板配合顶杆的布置，顶出位置对应叉子的叉柄中心区域，避免顶出时在叉子的使用面留下顶杆痕迹，影响成品外观质量。这套模具在设计时充分考虑了一次性餐具的量产需求，所有易磨损的型腔部位都采用镶拼式结构，后续生产中如果出现叉齿部位的磨损或损坏，不需要更换整套模具，只需要更换对应的镶块即可，大幅降低了后期的维护成本。同时放射状的流道设计采用短流道布局，减少了浇注系统凝料的产生，降低生产过程中的原料损耗，适配大规模连续化的注塑生产作业需求。
