卧式承压储水罐体三维结构设计

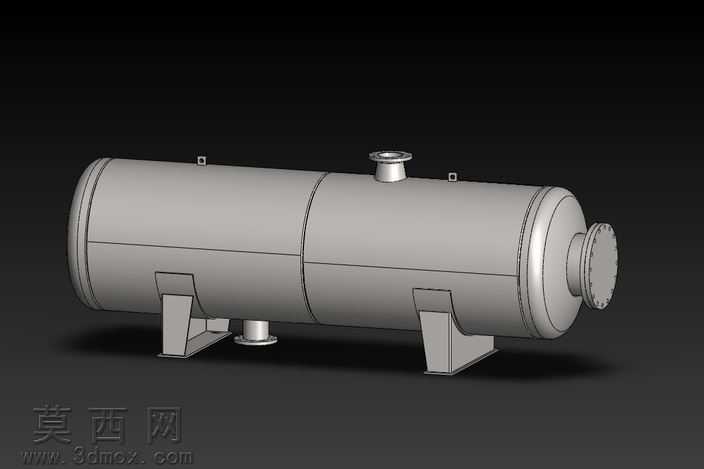

本作品为卧式承压储水罐体的三维数字化模型，采用SolidWorks软件完成全参数化建模设计，建模过程严格遵循压力容器类构件的通用设计规范，对罐体各组成部分进行了1:1等比例的结构还原。模型主体为长圆柱型承压筒体，筒体两端采用标准椭圆封头结构进行密封处理，其中一端封头设置大口径法兰连接结构，可实现端盖的快拆与密封，便于罐体内部的检修、清理作业；筒体顶部设置小口径立式接管，可作为进水口、排气口或液位检测接口使用，筒体底部设置同规格立式接管，可作为出水口、排污口使用，满足储水设备的流体进出功能需求。筒体底部对称布置两个鞍式支座，支座采用折弯钢板焊接结构设计，支座与筒体接触位置设置弧形贴合面，保证支撑受力均匀分散，避免筒体局部应力集中，支座底部预留安装固定孔位，可实现罐体在安装基础上的牢靠固定。建模过程中对筒体壁厚、封头曲率、接管伸出长度、支座支撑角度等关键参数进行了精准约束，各零部件之间装配关系完全匹配实际生产装配逻辑，无干涉、错配等问题。渲染阶段采用哑光金属材质模拟碳钢罐体的真实质感，对法兰密封面、接管端面等机加工位置做了高光区分处理，场景采用柔和漫反射光照，清晰展现罐体的焊缝位置、结构轮廓与部件衔接关系，整体模型结构完整、细节到位，可用于储水类压力容器的结构展示、方案评审、工程教学或二次设计参考，能够直观呈现卧式储水罐体的整体构造与功能布局，为相关储液设备的设计优化提供可靠的三维数字化参考依据。
