烛台自动化包装生产设备结构设计

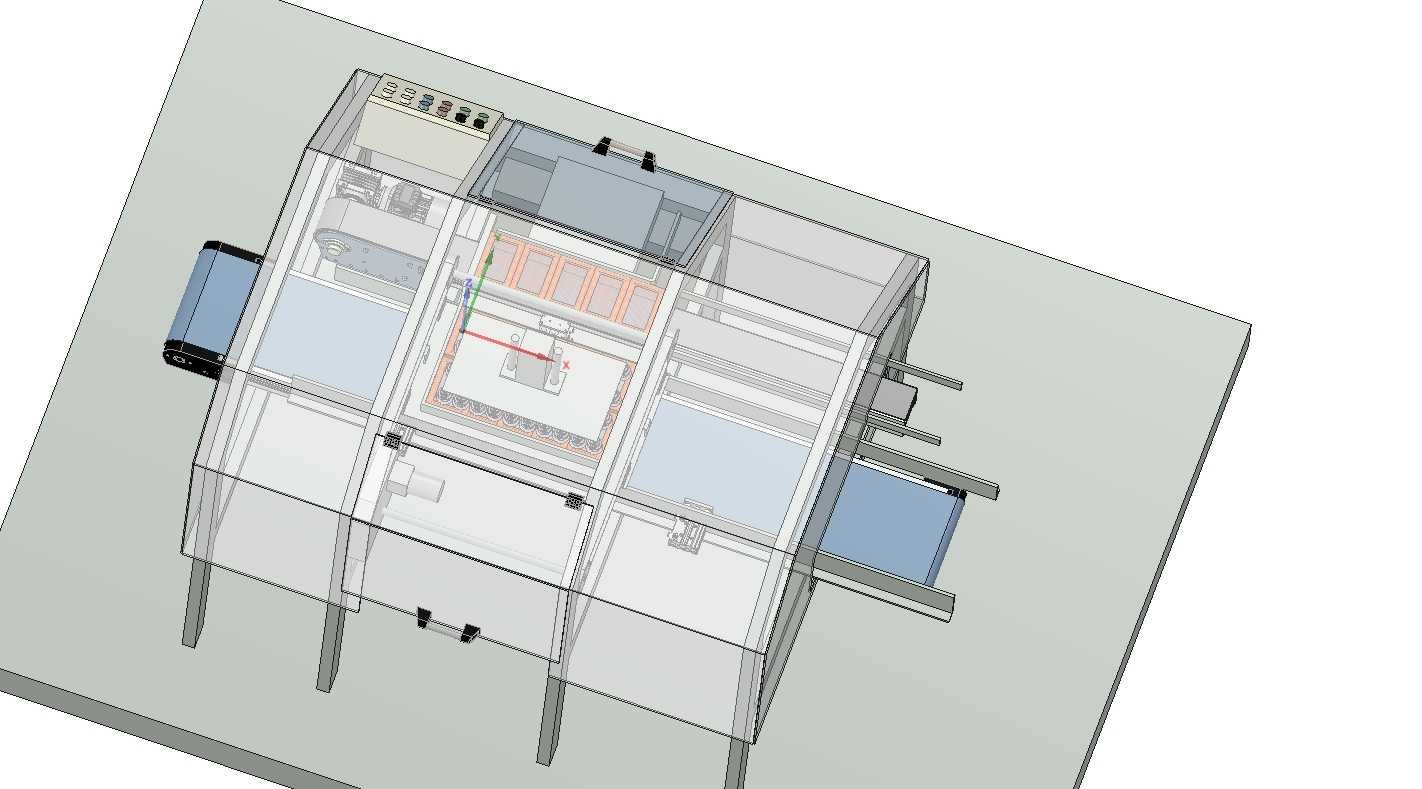

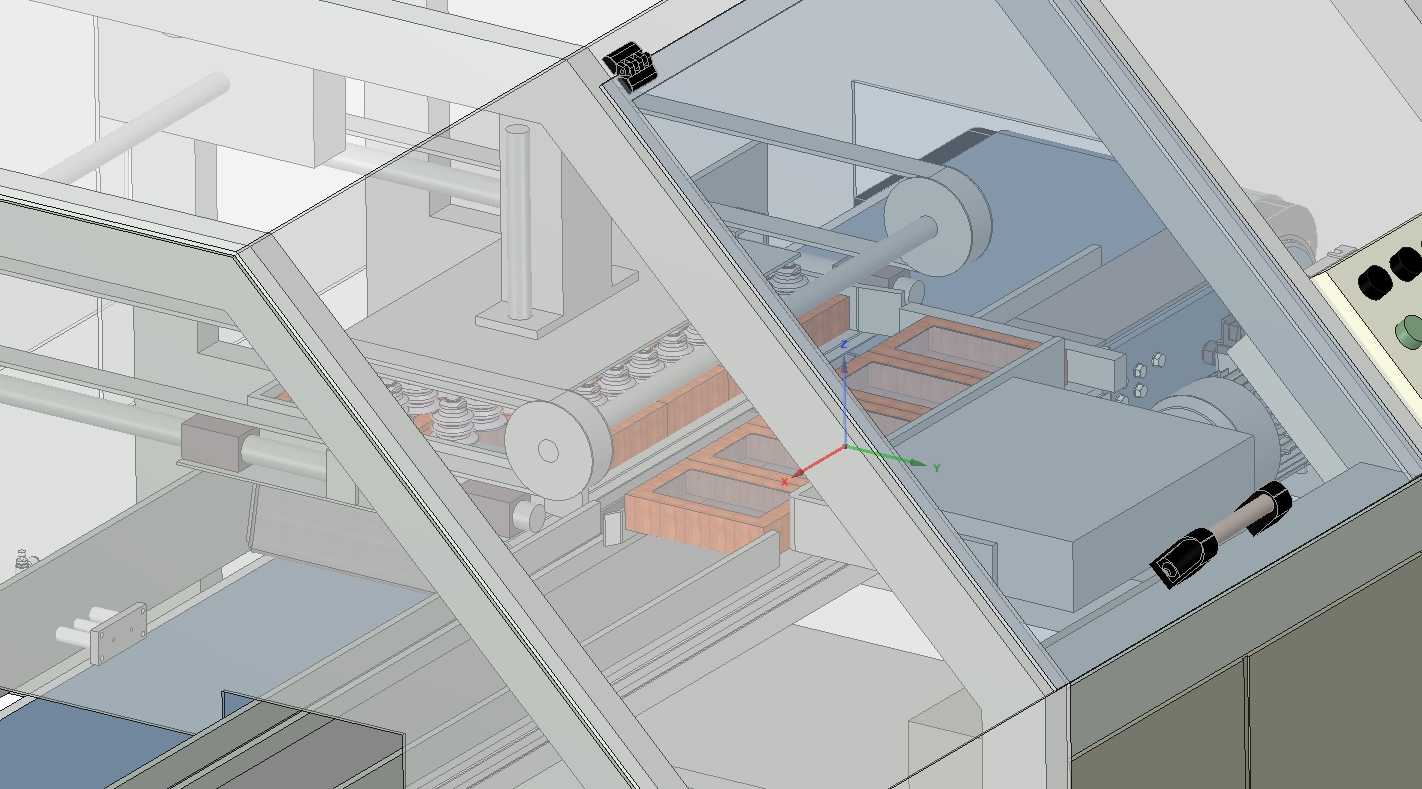

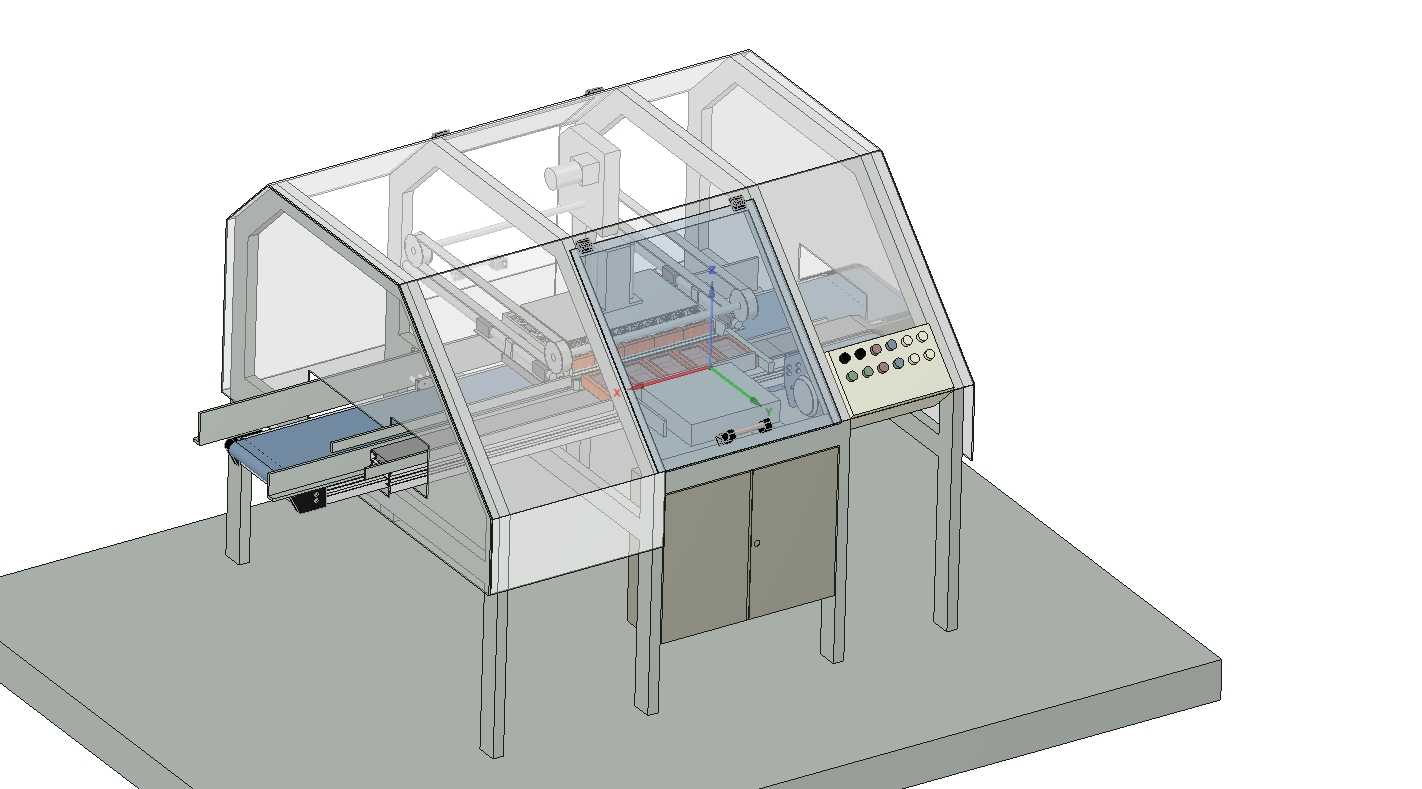

这款烛台包装设备主要面向工艺礼品、家居日用品生产场景，适配烛台类产品的规模化成品包装工序，可衔接上游烛台组装、质检工位，完成待包装烛台的自动上料、包装膜覆合、封切、成品输出全流程作业，替代传统人工套袋、封装的低效作业模式，大幅降低包装环节的人工投入，同时提升包装成品的规整度与一致性，适配多规格柱状、台状烛台的包装需求，在民用蜡烛生产、工艺礼品加工车间具备较高的实用价值。设备整体采用框架式落地结构，底部设置整块安装基座，四根立式支撑腿承载上部作业舱体，基座可直接通过膨胀螺栓固定于平整车间地面，安装时需预留前后两侧输送工位的操作空间，左侧进料输送段伸出防护舱体约三百毫米，右侧出料段同步伸出对应长度，设备整体占地宽度约一千八百毫米、深度约一千二百毫米、总高度约一千九百毫米，安装时需在设备周边预留不小于六百毫米的运维通道，方便日常检修与耗材更换。上部作业舱体采用半包围透明防护设计，倾斜式透明防护面板既可以清晰观察内部包装作业的运行状态，又能有效阻隔包装作业过程中可能产生的膜料碎屑、机构动作误触风险，防护舱顶部采用框架式透明罩结构，兼顾防护性能与内部采光，方便运维人员快速排查卡料、膜料偏移等异常问题。设备正面右侧集成嵌入式电控操作柜，操作面板倾斜布置符合人体工程学设计，操作人员站立状态下即可轻松完成参数调整、启停控制、急停操作，面板上排布状态指示灯、功能按钮与调节旋钮，可直观反馈设备运行状态，操作柜下部设置双开门储物舱，可存放备用包装耗材、检修工具等物品。内部核心作业机构采用模块化设计思路，横向移送机构负责待包装烛台的工位精准转移，封切机构完成包装膜的热封与裁切，输送机构采用皮带式平送结构，进料段可对接上游生产线的出料输送带，无需额外增设转料机构即可实现连续化生产。设计过程中充分考虑了不同规格烛台的适配性，内部封切工位的夹持宽度、输送高度均可通过调节机构快速调整，无需更换核心零部件即可适配一定尺寸范围内的烛台产品包装需求，设备的管线全部内置布置于框架型材内部，避免外露管线积灰、被剐蹭损坏的问题，整体结构紧凑，运行稳定性强，可适配长时间连续化的车间生产作业需求。
