标准壁挂式数据机柜机架结构设计

这款数据机柜机架主要面向中小规模网络布线、小型机房、分支办公区弱电间、门店监控设备收纳等应用场景，可承载交换机、路由器、硬盘录像机、小型服务器、配线架等标准19英寸机架式设备，解决零散IT设备摆放杂乱、布线混乱、缺乏物理防护的问题，为设备提供稳定的安装承载空间与基础防护能力。

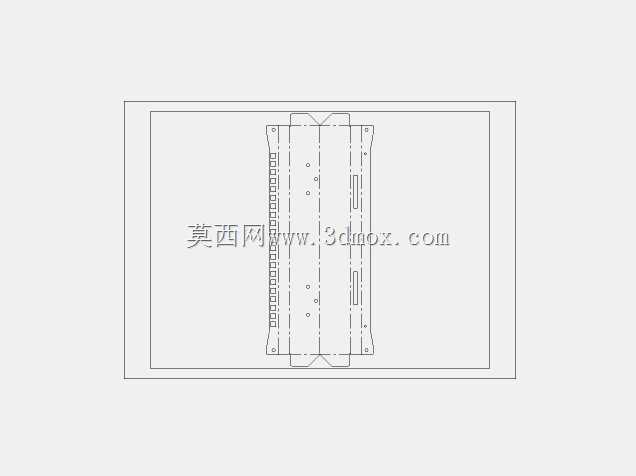

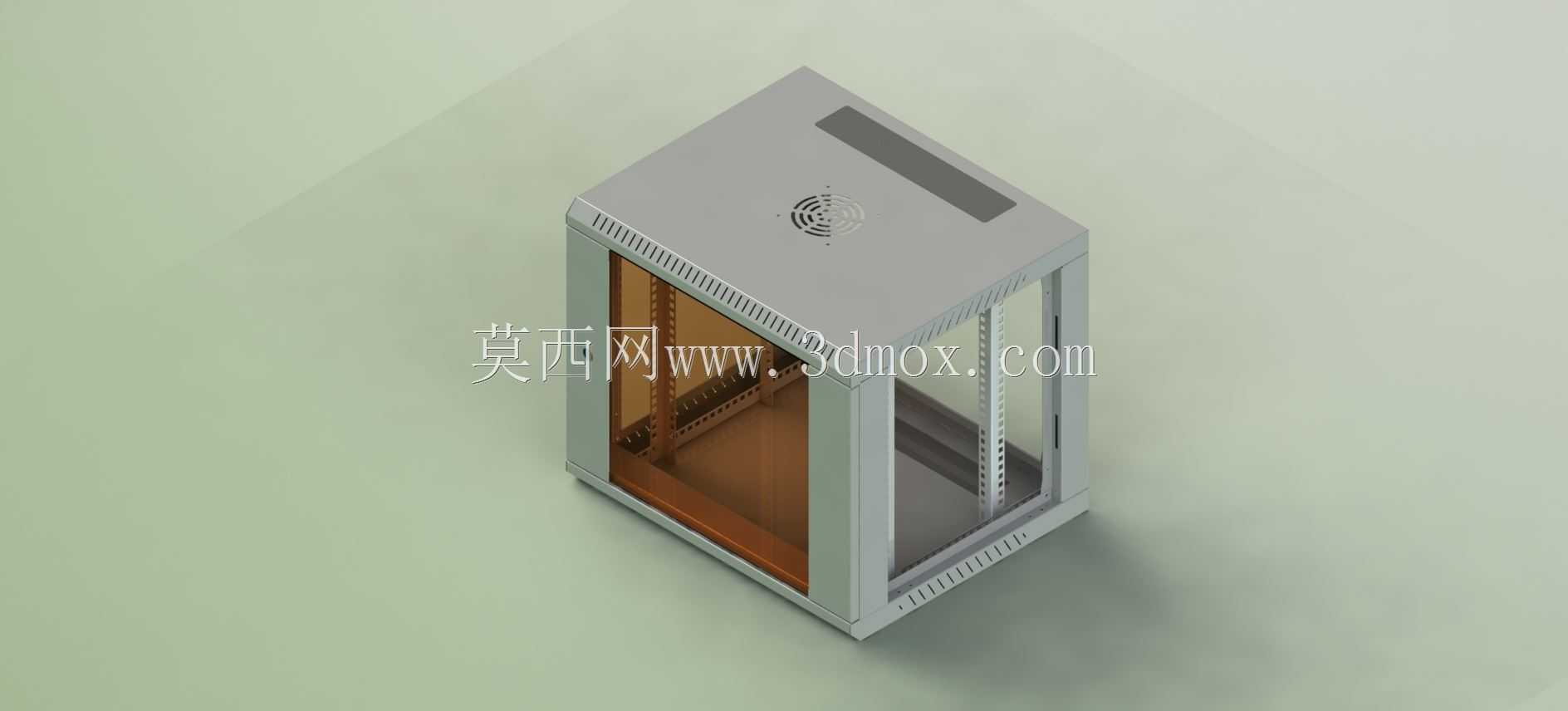

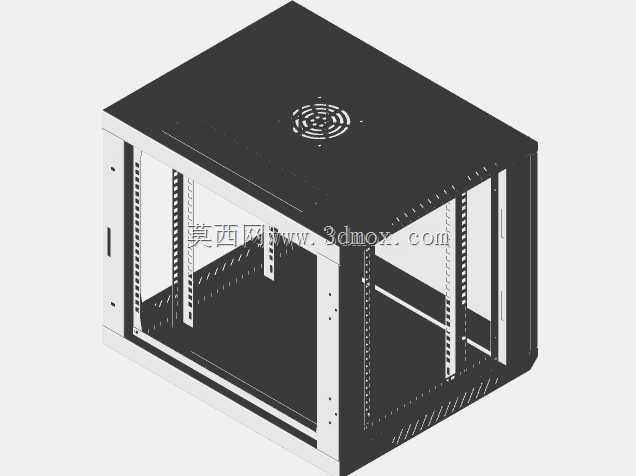

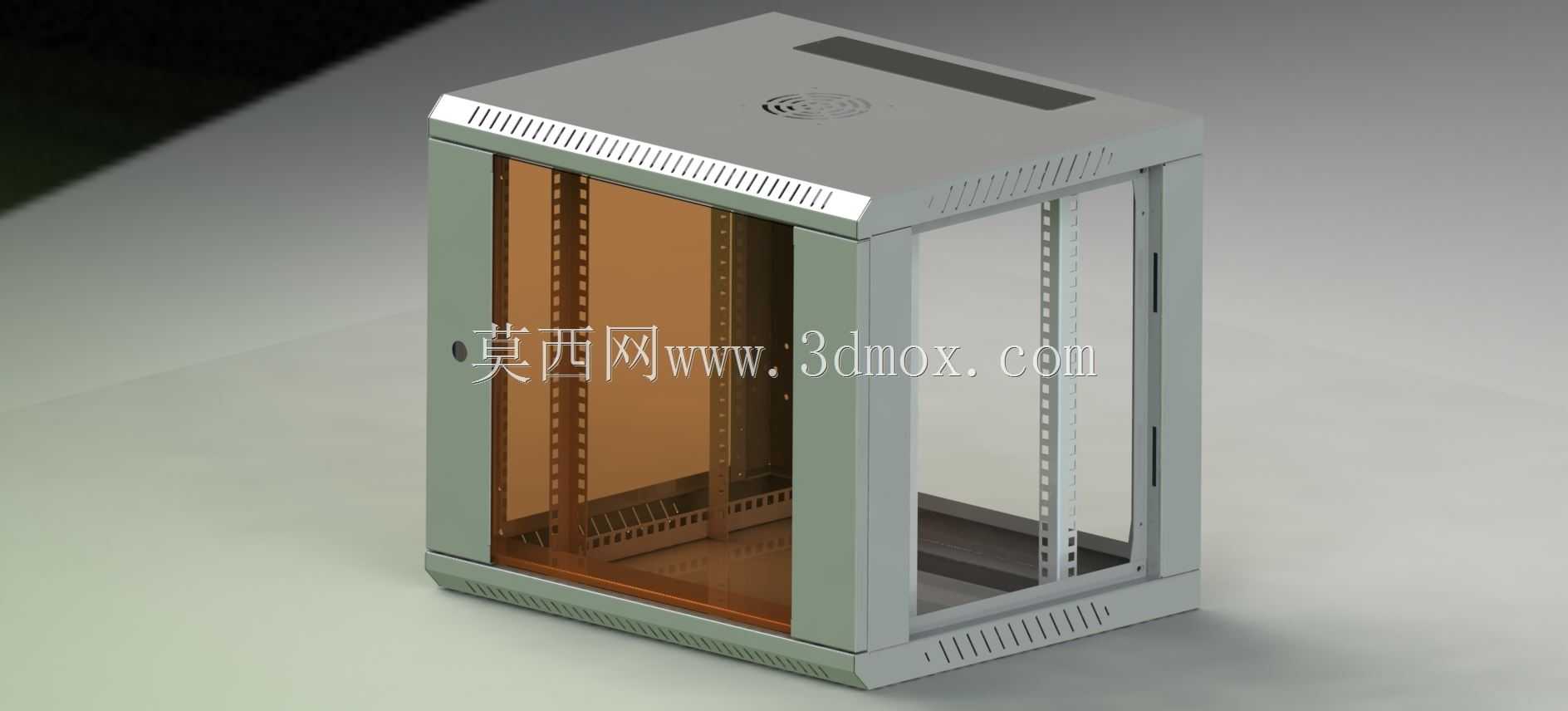

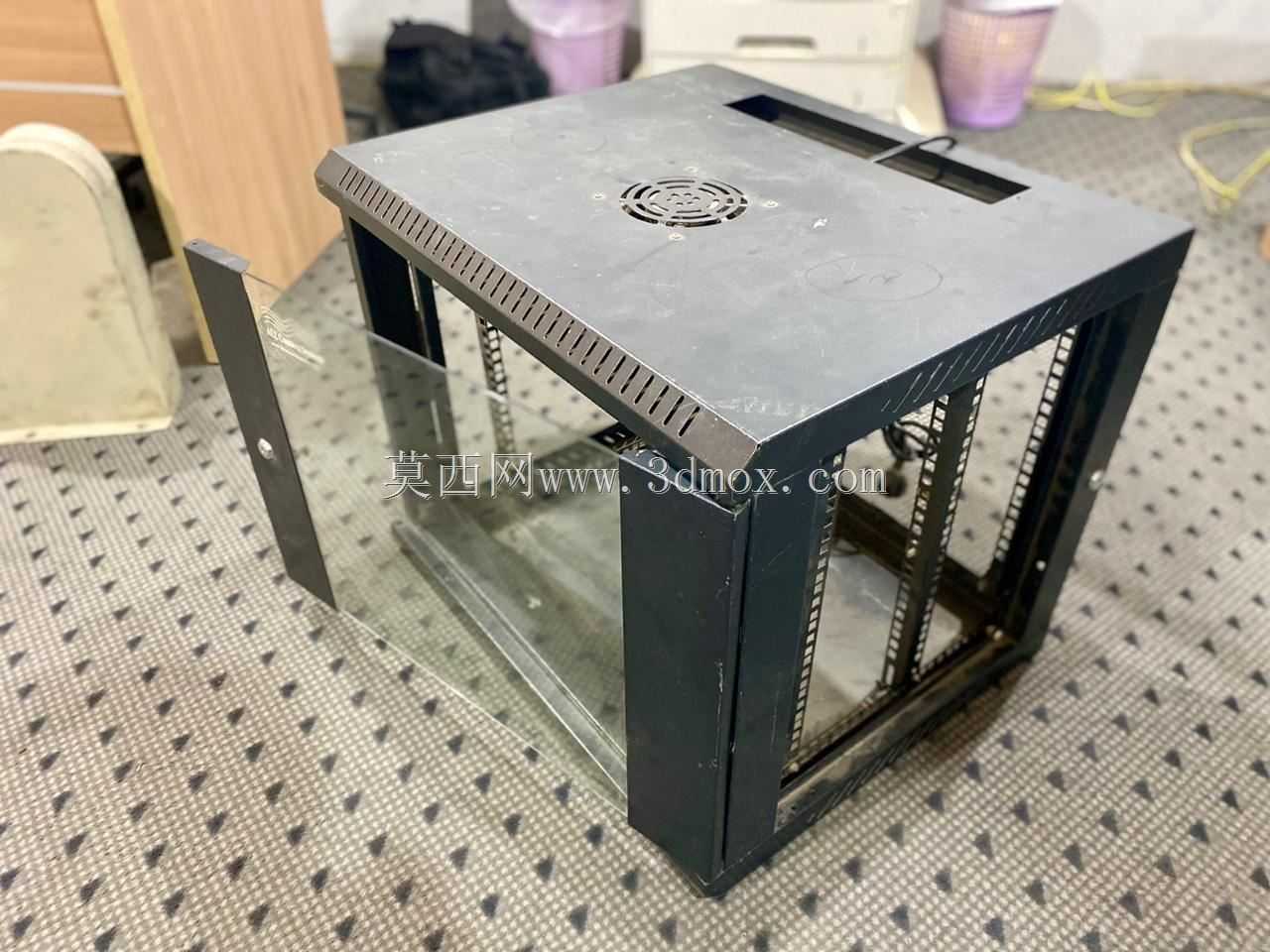

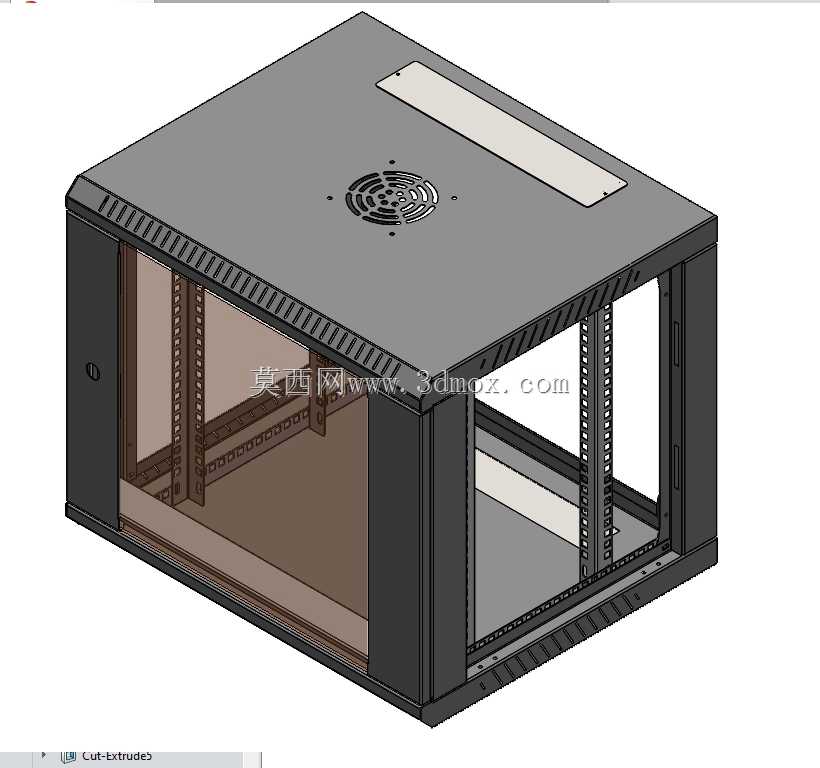

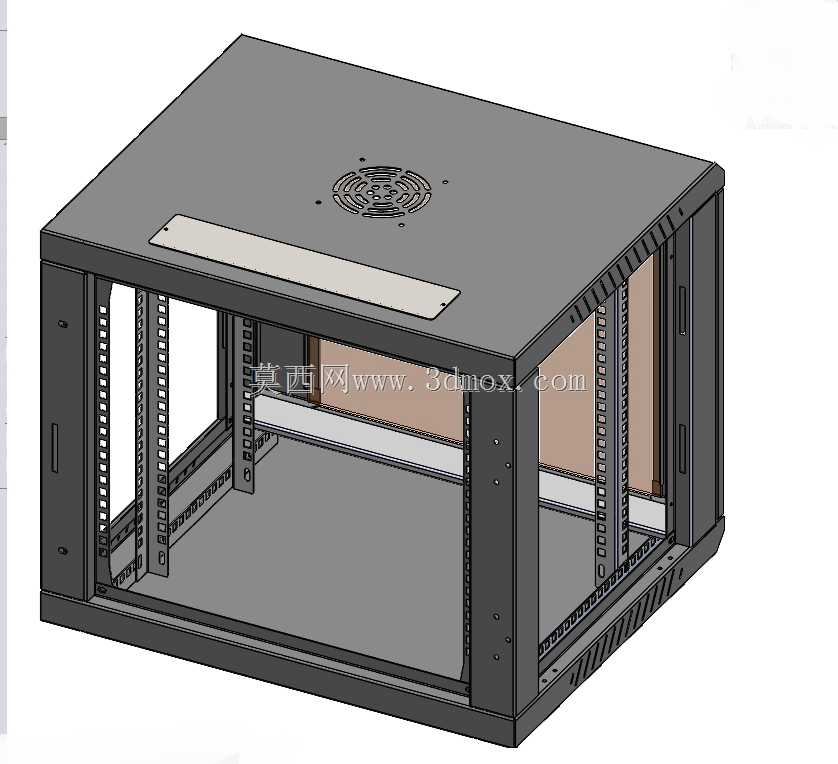

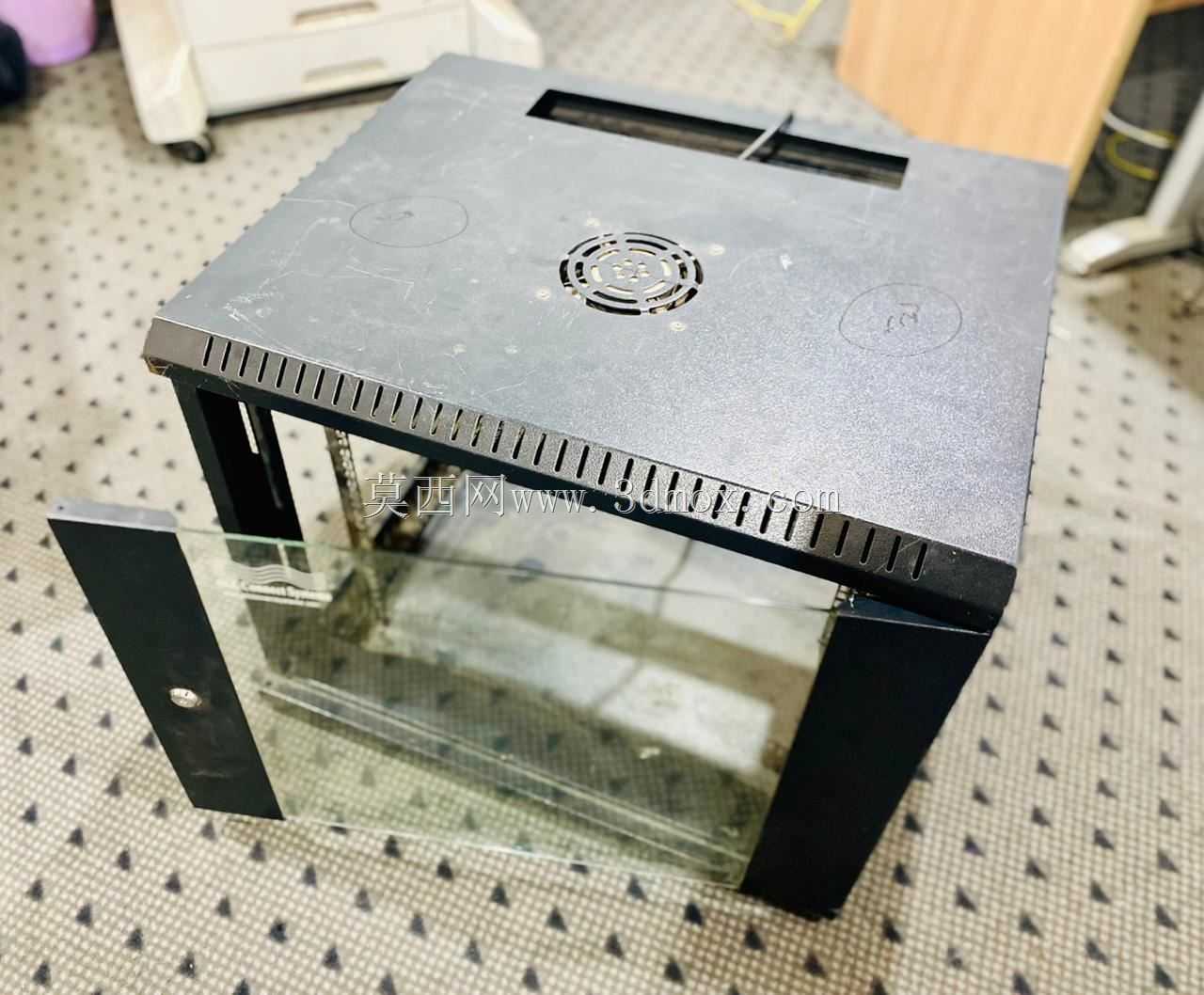

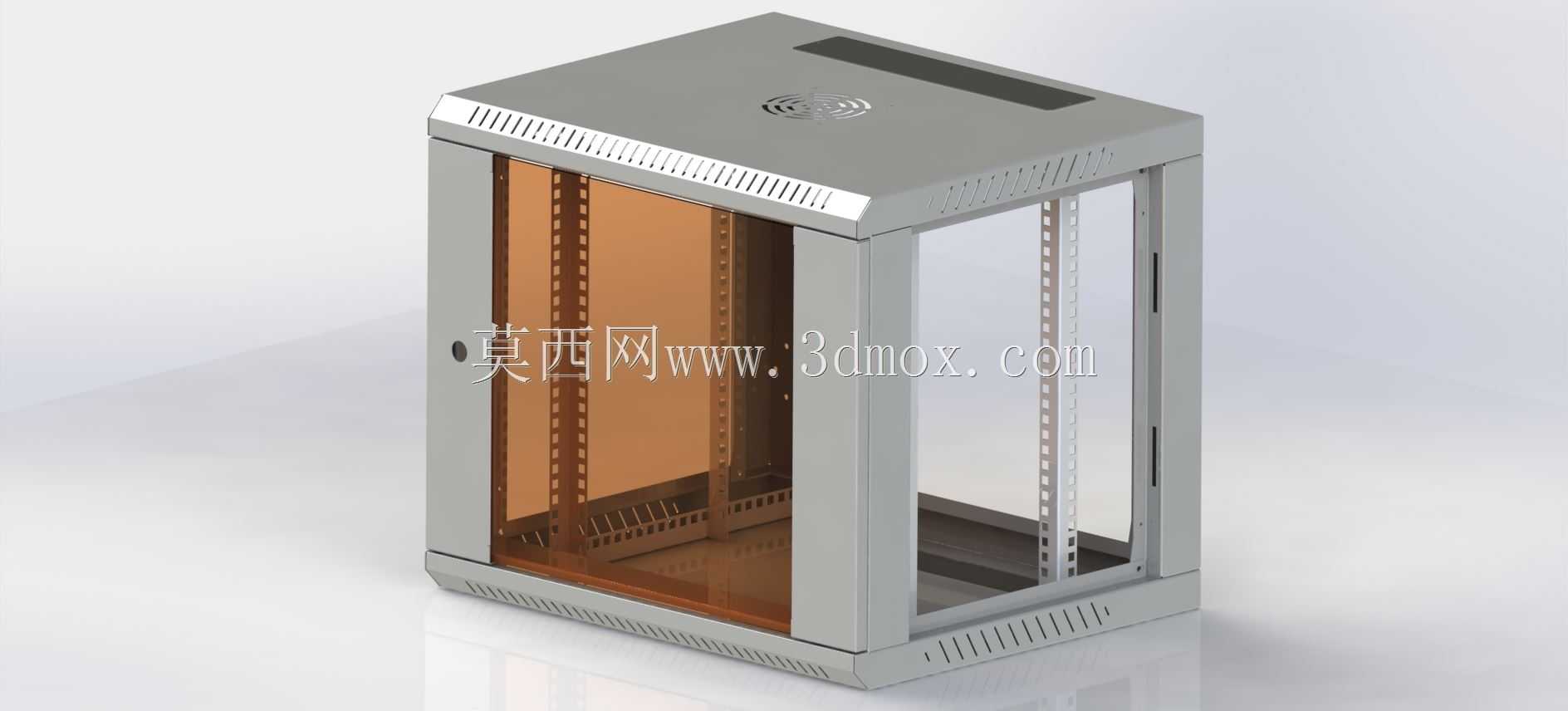

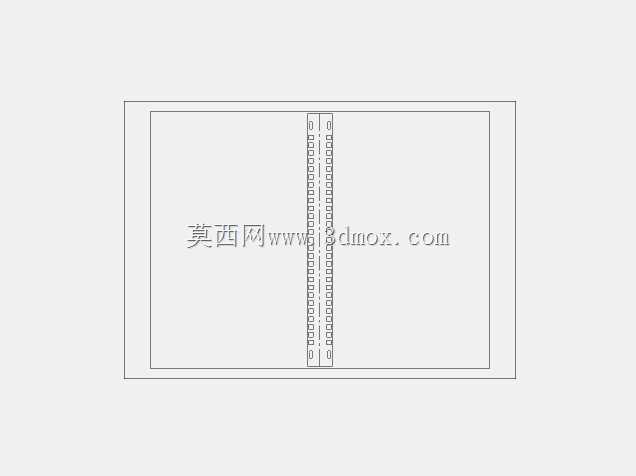

在功能特性设计上，这款机柜采用前透明防护门搭配侧部封闭钣金结构，透明门体可在不开启柜门的情况下直接观察设备运行指示灯状态，减少日常巡检的开门操作，同时茶色透明材质可遮挡内部杂乱布线，兼顾实用性与整洁观感；柜体上下边缘均设计有均匀分布的通风散热槽孔，配合内部设备自带的散热风扇形成自然对流风道，可及时带走设备运行产生的热量，避免密闭空间内积热导致设备运行不稳定；内部两侧预装可调节安装立柱，立柱上预留等距分布的安装孔位，可根据不同设备的实际安装深度灵活调整固定位置，适配不同尺寸的机架式设备安装需求，立柱上的U位标识可帮助安装人员快速定位安装位置，提升设备装配效率。

设计思路上，这款机柜优先考虑安装便捷性与空间利用率，整体采用方正紧凑的箱体结构，可直接壁挂安装在墙面，也可搭配配套支架放置在桌面或地面，无需占用大量地面空间，非常适合空间有限的小型弱电场景；柜体框架采用折弯一体成型工艺，拼接处采用隐藏式固定结构，既保证整体结构强度，可承载额定范围内的设备重量，避免长期承重出现框架变形，又让柜体外部无突出的固定螺丝，外观更加整洁流畅；柜门采用侧边铰链连接，开合角度充足，方便设备安装与后期线路维护，柜门配备简易锁具，可避免非授权人员随意触碰内部设备，提升设备运行的安全性。

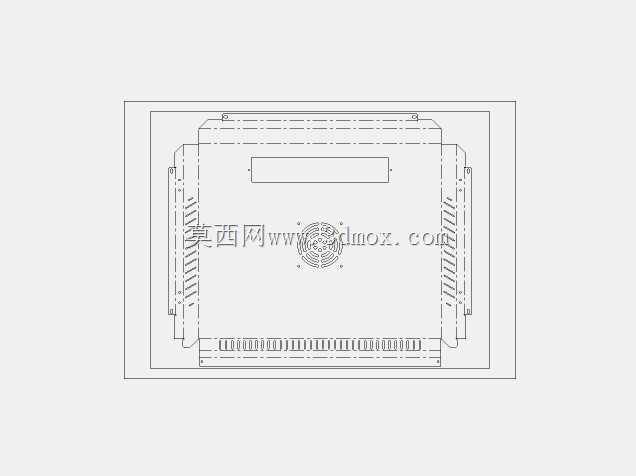

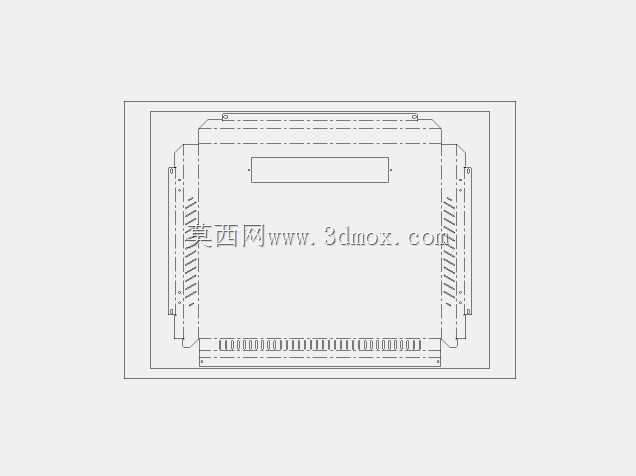

在外形尺寸与安装边界设计上，这款机柜严格遵循标准19英寸机架安装规范，内部安装宽度符合通用机架设备的安装尺寸，可兼容绝大多数标准机架式IT设备；柜体深度设计兼顾小型设备安装需求与布线预留空间，设备安装后后部可预留充足的走线与理线空间，方便电源线、网线的梳理绑扎，避免线路挤压弯折影响传输稳定性；柜体背部预留壁挂安装孔位，孔位间距符合常规墙体安装的承重要求，安装时只需在墙面固定对应膨胀螺丝即可将柜体挂装固定，安装流程简单易操作；柜体底部与顶部均预留穿线孔位，可根据布线方向选择从顶部或底部引入线路，适配不同场景的布线走向需求，穿线孔边缘做钝化卷边处理，避免穿线时划伤线缆外皮，提升布线施工的安全性。
